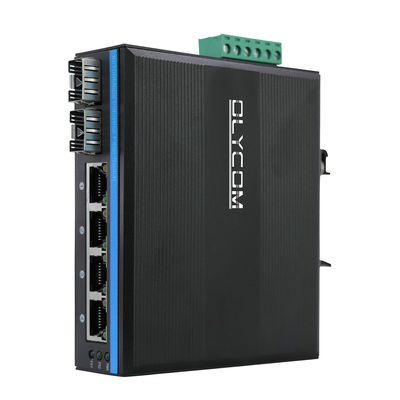

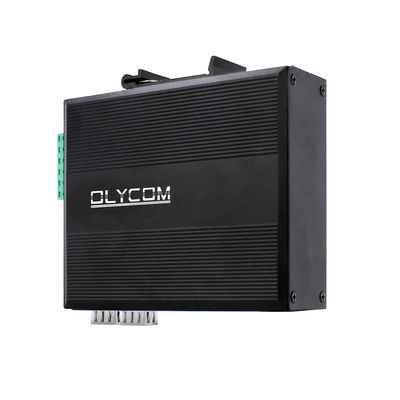

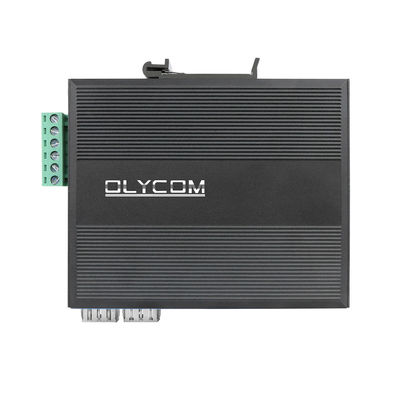

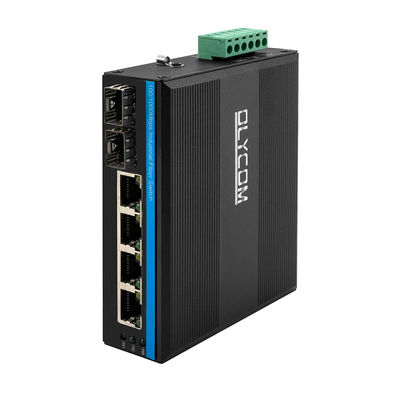

6-Port 10/100 Mbit/s Industrial Network Switch
Hauptmerkmale des DIN-Glasfaser-Switches
- 4 x 10/100 Mbit/s Auto-Sensing RJ45-Ports
- 2 x 100 Mbit/s SFP-Glasfaser-Ports
- 6KV Ethernet-Überspannungsschutz, geeignet für raue Außenumgebungen
- Unterstützt Auto MDI/MDIX
- Flusskontrollmodus: Vollduplex mit IEEE 802.3x Standard, Halbduplex mit Back-Pressure-Standard
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX konform
- DIN-Schienen- oder Wandmontage
- Entspricht FCC- und CE-Standards
- Ein Store-and-Forward-Switching-Mechanismus
- Betriebsumgebungstemperatur: -40 °C～75 °C
Mit den oben genannten Funktionen ist es eine ideale Lösung für IP-Überwachung, Windkraft, Elektrizität, U-Bahn-PIS, Montageautomatisierung, Strom-SCADA, Abwasserbehandlung, Metallurgie, intelligenter Transport, Schienenverkehr, Militär und andere Industrien
Spezifikation des Industrial Ethernet Switch
| Produktname |
10/100 Mbit/s Industrial Fiber Switch (2F+4TP) |
| Modell-Nr. |
IM-FS240FE |
| Port |
2 x 100 Mbit/s SFP-Ports
SM: 1310 nm/1550 nm, 20 km; 1490 nm/1550 nm, 40~120 km
MM: 1310 nm, 2 km
4x10/100M UTP RJ45 (Unterstützung MDI/MDIX Auto-Sensing)
|
|
Protokoll
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
|
| Switching-Funktionen |
Übertragungsmodus: Speichern und Weiterleiten
Weiterleitungsverzögerung:<10us
Systembandbreite: 1,2 Gbit/s (ohne Datenstau)
MAC: 4K
Paketpuffergröße: 1,75 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100 m)
100BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair (≤100 m)
|
| LEDs |
Strom, Glasfaser, Netzwerk, PoE
PWR: Strom
Glasfaser: FX1, FX2
An: Übertragung ist normal
Aus: Übertragung ist NICHT normal (fehlerhaftes optisches Modul oder getrennt)
Kupfer orange: PoE-Anzeige
An: PoE funktioniert
Aus: PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfer grün: Geschwindigkeitsanzeige
An: Übertragungsgeschwindigkeit beträgt 1000 Mbit/s
Blinkt: in der Übertragung
Aus: Getrennt oder Arbeitsgeschwindigkeit beträgt 10/100 Mbit/s
|
| Stromversorgung |
Stromverbrauch: Volle Belastung ≤5W
Redundanter DC12V~DC52V-Eingang, typischerweise DC12V/DC24V/DC48V
Verpolungsschutz: Unterstützung
|
| Umgebung |
Betriebstemperatur: -40 °C～75 °C
Lagertemperatur: -40 °C～85 °C
Arbeitsfeuchtigkeit: 10%～90%, nicht kondensierend
Lagerfeuchtigkeit: 10%～95%, nicht kondensierend
|
|
Industriestandards
|
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, Allgemein ±6KV
Überspannung: IEC61000-4-5, Differential ±2KV, Common ±6KV
|
|
Zertifizierung
|
CE-EMV: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische Informationen
|
Gehäuse: Wellblechgehäuse, Schutzart IP40
Abmessung: 114*93*35mm
Montagemethode: DIN-Schiene/Wandmontage
Gewicht: 0,35 kg/0,45 kg (Netto/Brutto)
|
| Garantie |
Ersatz innerhalb von 1 Jahr; 3 Jahre Reparatur |
1 Stück Switch
1 Stück Benutzerhandbuch
Bemerkung
Zubehör (optisches Modul, Netzteil, Patchkabel, Netzwerkkabel usw.) sind NICHT im Karton enthalten
Bitte bereiten Sie es selbst vor oder kaufen Sie ein komplettes Set von uns
Versandkartoninformationen
Produktgröße: 11,4*9,3*3,5 cm
Innenkartongröße: 23*16,5*5,8 cm
Produktgewicht: 0,35 kg
Verpackungsgewicht: 0,45 kg
Hauptkartongröße: 67*33*47 cm
Verpackungsmenge: 40 Stück
Verpackungsgewicht: 20 kg
FAQ
1, Auf welchem Chip basiert es?
Olycom: Realtek
2, Kann ich es anpassen?
Olycom: Ja
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagesatz, Stromanschlussklemme usw.)
3. Kann ich meinen eigenen Karton haben?
Ja, der Standardkarton hat keine chinesischen Buchstaben oder Logos.
Es ist in Ordnung, Ihre eigene Version anzupassen, z. B. Ihr Logo, Ihren Modellnamen oder Ihre Slogans darauf anzubringen.
4. Wie lauten Ihre Zahlungsbedingungen?
In den meisten Fällen tätigen wir eine T/T-Überweisung, und der volle Betrag sollte vor dem Versand eingezogen werden.
Für Musterbestellungen erhalten wir PayPal-Zahlungen für eine kürzere Bearbeitungszeit.
Manchmal sind Alipay- oder WeChat-Zahlungen in Ordnung, es hängt von den Fällen ab.
Zubehör
| Industrielles optisches Modul |
| OSPL1E06D-85 |
100BASE-FX (850 nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| Industrielles DIN-Netzteil |
| IM-DAC220/DC12V1.67A |
AC220V auf DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V auf DC24V1A, -30℃～70℃ |
