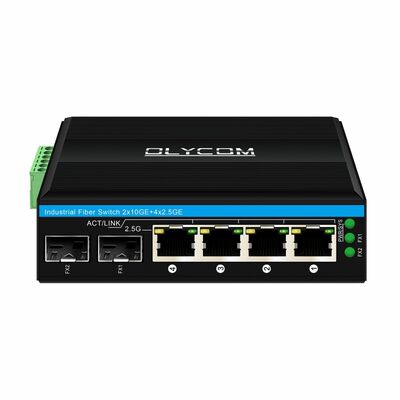

Der stille Hüter Ihres industriellen Netzwerks 10G unmanaged Switch mit unvergleichlicher Haltbarkeit
Spezifikation
|
Artikel
|
Parameter
|
|
Normen und Protokolle
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-T)
IEEE 802.3bz (2500Base-T)
IEEE 802.3ae (10GBASE-SR/LR/ER)
IEEE 802.3az (Energieeffizientes Ethernet)
IEEE 802.3x (Flusssteuerung)
IEEE 802.3af PoE (15,4 W)
IEEE 802.3at PoE+ (30W)
|
|
Verwaltung
|
Nicht verwaltet
|
|
PoE-Funktion
|
PoE-Anschlüsse: Port 1/2/3/4
Ausgangsleistung: 15,4 W ~ 30 W
Zuordnung des PoE-Pins: 1,2,3,6 oder 4,5,7,8
|
|
Ethernet-Schnittstellen
|
RJ45: Automatische Geschwindigkeitsverhandlung, Voll/Halb-Duplex, automatische MDI/MDI-X
SFP: automatisch 1G/2.5G/10G-Anpassung
|
|
LED-Anzeiger
|
Leistungs-/System-LED, RJ45-Leuchte, SFP-LED mit optischem Anschluss
|
|
Wechselleistung
|
MAC-Adresstabelle: 4K-Einträge
Paketvermittlungsrate: 44,64 Mpps
Schaltkapazität: 40 Gbps
Unterstützung für Jumbo-Frames: 12KB
Weiterleitung: Speichern und Weiterleiten
Latenzzeit: < 10 μs
|
|
Stromversorgung
|
Gleichspannung 12 ~ 52 V, doppelter Stromsatz mit Umkehrpolaritätsschutz
|
|
Stromverbrauch
|
Nicht belastet: 1,9125 W
Volllast: 7,64 W
|
|
Betriebsumfeld
|
Betriebstemperatur: -40 °C bis 75 °C
Aufbewahrungstemperatur: -40 °C ~ 85 °C
|
|
Mechanische Dimension
|
L × W × H: 114 × 94 × 36 mm
|
|
Montageverfahren
|
DIN-Schienenmontage / Standalone-Desktop
|
|
Industrielle EMV-Normen
|
IEC 61000-4-2 (ESD-elektrostatische Entladung)
Luftentladung: ±15KV
Kontaktentladung: ±8KV
IEC 61000-4-4 (EFT elektrische Schnellübergangsströmung)
Signalanschluss: ±6KV
IEC 61000-4-5 (Blitzschutz gegen Überspannungen)
Signalanschluss: Differential ±2KV, allgemeiner Modus ±6KV
|
|
Zertifizierungen
|
CE-EMC:
Die Anforderungen an die Anforderungen der EN 55032:2015+AC:2016+A1:2020+A11 sind folgende:2020
Die Anforderungen an die Anforderungen der EN 55035:2017+A11 sind folgende:2020
Die in Absatz 1 genannte Regelung gilt nicht für Fahrzeuge, die mit einem Fahrzeug ausgestattet sind.2021
Die Anforderungen an die Einhaltung dieser Vorschriften gelten für alle Fahrzeuge, für die die Genehmigung erteilt wurde.2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B), ANSI C63.4:2014
|
|
Gewährleistung
|
3 Jahre
|
LED-Anzeiger
|
Indikator
|
Beschreibung des Status
|
|
PWR/SYS
|
Leistungsindikator und Betriebsanzeige des Systems
|
|
FX1 und FX2
|
Solid ON: Optisches Signal ist normal
Solid OFF: kein optisches Signal
Blinken: Normale Datenübertragung
|
|
RJ45
|
Orange: Indikator für die Portrate (Solid = 2500M; OFF = 1000M/100M)
Grün: ACT/LINK-Anzeiger (Blinzeln = Datenübertragung)
|
Wesentliche Merkmale
- Hybride Geschwindigkeitsarchitektur 5G/10G bietet mühelos Platz für gemischte Geräteflotten, von alten Sensoren bis hin zu modernsten Kameras.
- Der DS-I14 übertrifft die IEC 61000‐4‐2/4/5-Benchmarks und bietet eine ±15-kV-ESD-Luftausladung, eine ±8-kV-ESD-Kontakt-ESD,und ±6 kV Überspannungsschutz, um Ihr Netzwerk vor elektrischen Störungen zu schützen, Erdungsschleifen und Blitzeinschläge.
- Intelligente PoE+-Stromversorgung ¢ Jeder der vier RJ45-Anschlüsse kann bis zu 30 W (IEEE 802.3at) mit flexibler Pinzuordnung (1/2/3/6 oder 4/5/7/8) zur Versorgung von IP-Kameras, drahtlosen APs,und IoT-Sensoren ohne zusätzliche Verkabelung.
- Silent & Energy-Smart Die ventilatorlose Konstruktion eliminiert mechanisches Rauschen und Ausfallpunkte, während IEEE 802.3az (Energieeffizientes Ethernet) die Leerlaufleistung auf nur 1 reduziert.9W eine grüne Wahl für immer eingeschaltete Anlagen.
- Zero-Touch-Einfachheit als nicht verwalteter Schalter erfordert er keine Konfiguration, spart Einsatzzeit und reduziert menschliche Fehler.Gewährleistung eines reibungslosen Datenflusses auch unter hohen Belastungen.
- Robust & Compact ️ In einem langlebigen Metallchassis (114×94×36 mm) untergebracht, unterstützt es sowohl DIN-Rail- als auch Desktop-Montage und passt mühelos in enge Schränke oder Bedienungen.
Anwendung
Dieser 2.5G Ethernet-Switch überzeugt überall dort, wo Zuverlässigkeit im Vordergrund steht.
Bei der Fabrikautomation verbindet sie Steuergeräte, Roboterarme und Bildverarbeitungssysteme mit einer Latenzzeit von Mikrosekunden.
Für einen intelligenten Verkehr verbindet es Verkehrssignalsteuerungen und Überwachungskameras entlang der Autobahnen, wobei es Temperaturschwankungen und Vibrationen trotzend ist.es versorgt und vernetzt Zugangskontrollpaneele, HVAC-Einheiten und Beleuchtungssysteme - alles aus einem einzigen Gerät.
Sicherheitsintegratoren werden seine PoE-Fähigkeit für PTZ-Kameras im Freien schätzen,Während Telekommunikationsbetreiber sie in Basisstationen und Kraftwerksunterstationen einsetzen können, in denen ein Breitspannungseingang (12-52 V Gleichspannung) und Überspannungsschutz unerlässlich sind.
Von intelligenten Städten bis hin zum industriellen IoT, es ist das robuste Rückgrat, das Ihre Daten unterbrechungsfrei fließen lässt und Ihnen Frieden in den härtesten Umgebungen bietet.
Abmessung
