Dual-Power-Fiber Bypass-Switch-Modul mit DIP-Smart-Delay-Funktion und AC/DC-Eingangs-DIN-Schiene

Olycom AC/DC Dual-Power-Glasfaser-Bypass-Einheit

• Diese Olycom-Glasfaser-Bypass-Einheit wurde als ausfallsicherer optischer Pfadwächter für Glasfaserkommunikationsinfrastrukturen mit hoher Dichte entwickelt und liefert eine konsistente, ultrastabile optische Signalübertragung unter komplexen Betriebsszenarien. Es integriert unabhängige optische Schaltkreise mit einer dualen AC/DC-Stromversorgungsarchitektur und ist mit einem anpassbaren DIP-Verzögerungssteuerungsschalter ausgestattet, um automatisierte optische Tests, Netzwerk-Echtzeitüberwachung und Notfall-Verbindungsschutzszenarien flexibel anzupassen.
• Bei Störungen der Stromversorgung oder Geräteausfällen leitet das Modul Glasfasersignale automatisch auf Bypass-Kanäle um, um einen vollständigen Netzwerkausfall zu vermeiden. Sein kompaktes Metallgehäuse in Industriequalität unterstützt die DIN-Schieneninstallation und passt perfekt zu industriellen Kommunikationsschränken, optischen Verteilerrahmen für Rechenzentren und optischen Prüfstandsystemen und dient als entscheidende Zuverlässigkeitskomponente für die Aufrechterhaltung einer unterbrechungsfreien Glasfaser-Datenübertragung.

Übersicht über die DIP-Schaltung

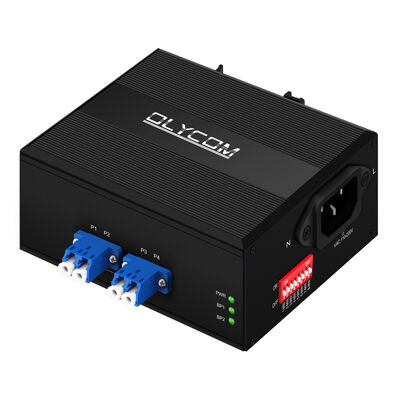

Diese Glasfaser-Bypass-Einheit ist mit einer 8-Positionen-DIP-Schiebeschalteranordnung ausgestattet, die ausschließlich der Steuerung der Einschaltverzögerung dient.

Jeder Schalter entspricht einem festen Verzögerungsparameter von 1–8 Minuten und ermöglicht eine manuelle Konfiguration mit einem Klick ohne Software oder externe Controller.

Dabei handelt es sich um eine zentrale Anpassungsfunktion, die auf optische Tests und abgestufte Netzwerkwiederherstellungsszenarien zugeschnitten ist.

Kernarbeitslogik

1. Werkseinstellung (alle DIP-Schalter AUS)
Wenn alle Schalter in der AUS-Position bleiben, ist der Verzögerungs-Timer-Schaltkreis vollständig deaktiviert. Nach der Wiederherstellung der Stromversorgung schaltet der Glasfaser-Bypass sofort und ohne Wartezeit wieder auf normal funktionierende optische Pfade um, was für die meisten Standard-Kommunikationsüberwachungsanwendungen geeignet ist, die eine sofortige Wiederherstellung der Verbindung nach der Wiederherstellung der Stromversorgung erfordern.

2. Verzögerungsaktivierung (einzelner Schalter EIN, andere AUS)
Stellen Sie einen bestimmten DIP-Schalter auf ON, um die Timing-Funktion auszulösen. Jede Position ist einer festen Countdown-Dauer zugeordnet:
1-MIN. DIP EIN: 1-minütiges Halten des Bypass-Status vor dem Zurückschalten auf den normalen optischen Kanal
2-MIN-DIP EIN: 2-Minuten-Verzögerung
3-MIN. DIP EIN: 3-Minuten-Verzögerung
4-MIN. DIP EIN: 4-Minuten-Verzögerung
5-MIN. DIP EIN: 5-Minuten-Verzögerung
6-MIN. DIP EIN: 6-Minuten-Verzögerung
7-MIN. DIP EIN: 7-Minuten-Verzögerung
8-MIN. DIP EIN: 8-Minuten-Verzögerung

3. Vollständiger Betriebsablauf mit aktivierter Verzögerung
Es kommt zu einem Stromausfall → Das Gerät wechselt automatisch zum optischen Bypass-Pfad, um die Backbone-Glasfaserverbindung aufrechtzuerhalten
Die Stromversorgung wird wiederhergestellt → der Timer beginnt mit dem Countdown gemäß dem DIP-Voreinstellungswert
Während des Countdown-Fensters bleibt das Modul im Bypass-Modus gesperrt und kehrt nicht zum normalen Kanal zurück
Sobald die voreingestellte Zeit abgelaufen ist, wechselt der optische Schalter automatisch zurück in den Standard-Signalrouting-Modus

Wichtige Nutzungsregeln

Stellen Sie jeweils nur einen DIP-Schalter auf ON; Wenn mehrere Schalter gleichzeitig auf ON geschaltet werden, führt dies zu Fehlfunktionen der Timing-Logik und einem undefinierten Verzögerungsverhalten.
Jede Anpassung der DIP-Einstellungen wird erst wirksam, nachdem das Gerät einen vollständigen Aus- und Wiedereinschaltzyklus durchlaufen hat.
Der Timer wird automatisch zurückgesetzt, wenn die Stromversorgung während der Countdown-Phase erneut unterbrochen wird.

Anwendungsszenarien für die DIP-Verzögerungsfunktion

1. Automatisierte Chargenprüfung optischer Komponenten

Ingenieure legen eine Verzögerung von 1 bis 8 Minuten fest, um genügend Zeit für die Instrumentenkalibrierung, Datenerfassung und Geräterücksetzung zu reservieren, ohne dass es während des Tests zu einem unerwarteten Wechsel des optischen Pfads kommt.

2. Mehrstufige Wiederherstellung nach Netzwerkfehlern
Bei großen Glasfasernetzwerken mit mehreren kaskadierten Geräten verhindern gestaffelte Verzögerungseinstellungen das gleichzeitige Umschalten großer optischer Pfade, was zu vorübergehenden Signalspitzen oder Verbindungsflattern führen kann.

3. Wartung der Ausrüstung vor Ort
Beim Austausch optischer Transceiver oder Zwischenknoten stellen Techniker eine längere Verzögerung ein, um die Bypass-Konnektivität während des gesamten Wartungsfensters ohne manuelle Neukonfiguration aufrechtzuerhalten.

4. Industrielle optische Übertragungssysteme
Stabile zeitgesteuerte Umschaltung vermeidet häufiges Umschalten des optischen Pfads, das durch kurzzeitige Stromausfälle in rauen Umgebungen in Fabriken, Energie- und Schienenverkehrsumgebungen verursacht wird.

Hauptmerkmale

1. Erstklassige optische Leistung
Verfügt über eine extrem niedrige Einfügungsdämpfung und eine minimale wellenlängen-/temperatur-/polarisationsbedingte Signaldämpfung, gepaart mit einer hervorragenden Übersprechunterdrückung, um Signalinterferenzen zwischen Glasfaserkanälen zu eliminieren; Multimode- und Singlemode-Faserversionen erfüllen die Anforderungen an die optische Vollbandsignalübertragung.


2. Flexible Zeitverzögerungssteuerung
Integrierter DIP-Kippschalter mit mehreren Geschwindigkeiten und einstellbaren Verzögerungsmodi von 1–8 Minuten; Die Werkseinstellung deaktiviert die Verzögerungsfunktion für sofortiges Umschalten und ermöglicht so ein individuelles Trigger-Timing für automatisierte Arbeitsabläufe bei optischen Tests.


3. Redundanter Eingang mit doppelter Stromversorgung

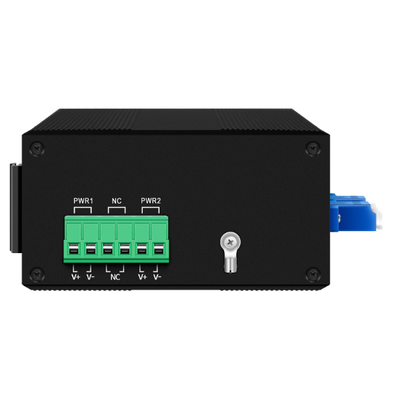

Unterstützt einen weitreichenden Dual-Stromversorgungszugang mit 12–52 VDC und 110–240 VAC mit integriertem Verpolungsschutz und verhindert effektiv, dass Fehlanpassungen der Stromversorgung interne optische und elektrische Komponenten beschädigen.


4. Robuste industrielle Anpassungsfähigkeit
Großer Betriebstemperaturbereich von -20 °C bis 70 °C, staubdichtes Metallgehäuse IP40, lange Lebensdauer über 100 Millionen Schaltzyklen und schnelle Signalschaltgeschwindigkeit von ≤10 ms für kontinuierlichen, langfristigen Industriebetrieb.


5. Kompakte und einfache Bereitstellung

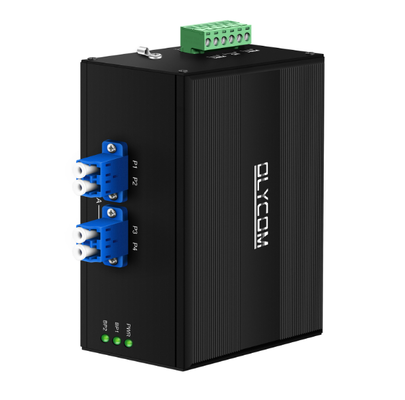

Standard-LC-Glasfaseranschlüsse und industrielle Terminal-Stromanschlüsse; Das DIN-Schienen-Montagedesign spart Platz im Schaltschrank und ist nahtlos kompatibel mit integrierten Glasfaserkommunikationssystemen mit hoher Dichte.

Dimension
