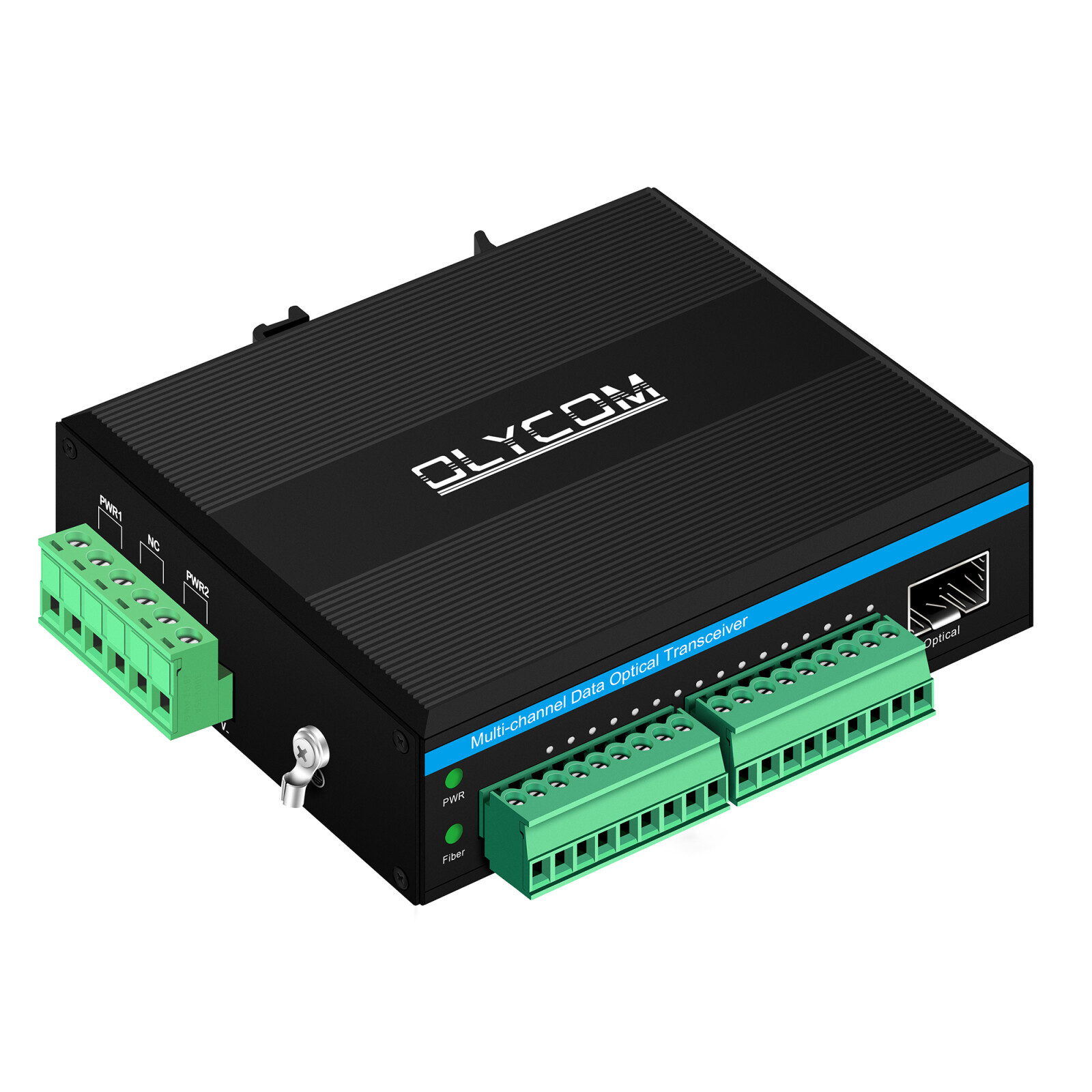

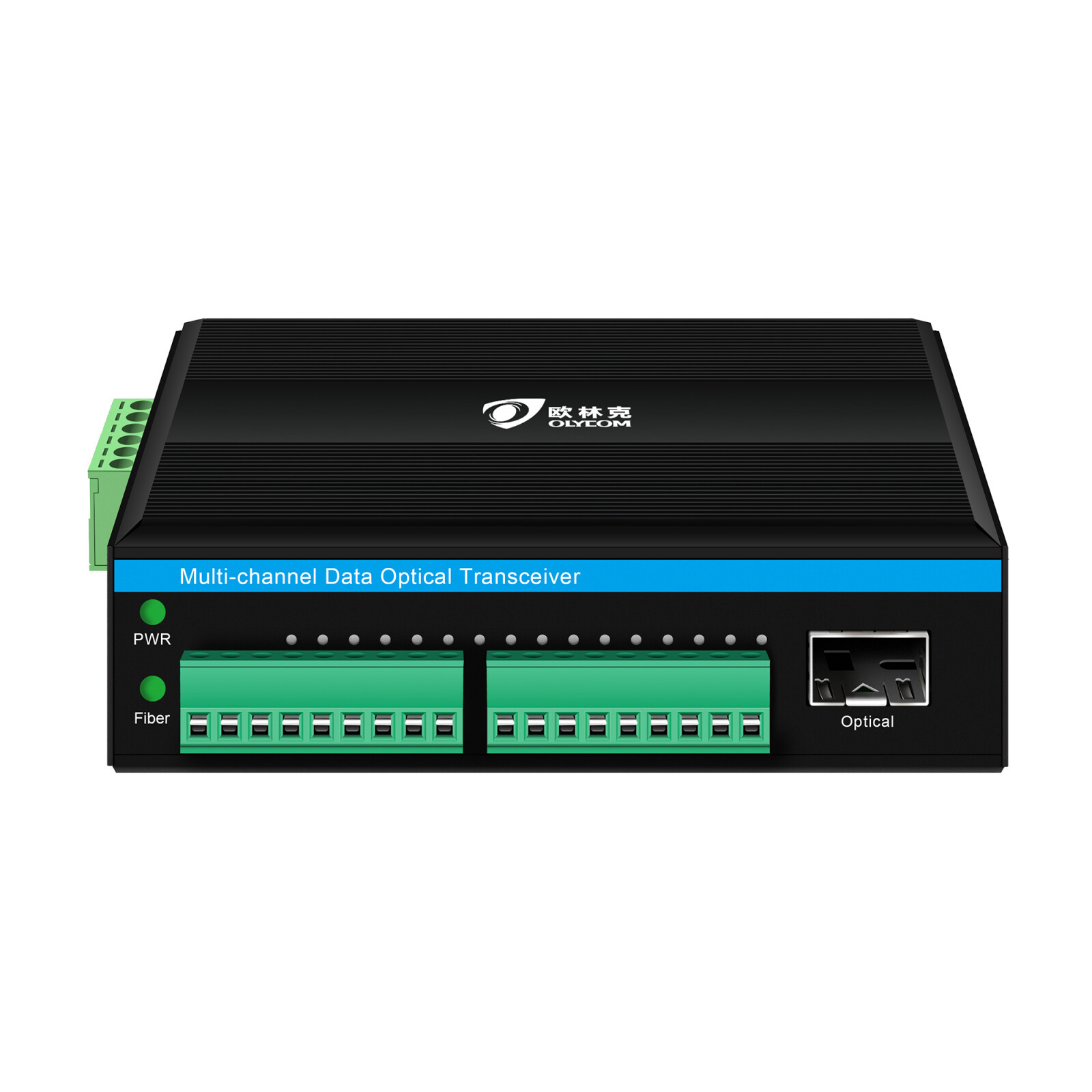

Kontaktschließung über Glasfaserverlängerer 8-Kanal-Bidirectional DIN35 CE-montiert

Olycom Industrieller Kontaktschluss-über-Glasfaser-Verbindungskonverter

Einführung

• Der Olycom IM610-8KWTR wurde für geschäftskritische Überwachungs- und Steuerungssysteme entwickelt und ist ein robuster, auf einer DIN-Schiene montierbarer optoelektronischer Wandler, der bis zu acht unabhängige Kontaktschlusssignale (Alarm/Binärsignale) über eine einzige Glasfaser überträgt.
• Durch die Nutzung der WDM-Technologie (Wavelength Division Multiplexing) wird eine bidirektionale Vollduplex-Kommunikation auf nur einem Strang erreicht, was die Kosten für die Kabelinfrastruktur drastisch senkt und den Einsatz über große Entfernungen vereinfacht.
• Sein großer Eingangsspannungsbereich (12–52 V DC) und die Auswahl industrietauglicher Komponenten gewährleisten einen zuverlässigen Betrieb in rauen Umgebungen, von eisiger Kälte bis hin zu sengender Hitze, und machen ihn zu einem idealen Rückgrat für verteilte Sensor- und Betätigungsnetzwerke.

Aufzählungspunkte

• Echte galvanische Isolierung – eliminiert EMI, RFI und störende Erdschleifen und sorgt so für eine saubere Signalübertragung selbst in elektrisch verrauschten Umspannwerken oder Fabrikhallen.
• Extremes optisches Budget – unterstützt Verbindungsverluste von bis zu 30 dB und ermöglicht eine flexible Installation über Entfernungen von 2 km (Multimode) bis zu 80 km (Singlemode) ohne Repeater.
• Vielseitige E/A-Kompatibilität – akzeptiert und gibt TTL-, RS-232/422/485- oder Trockenkontakt-Schaltsignale aus und kann Relaisausgänge zur direkten Aktuatorsteuerung ansteuern.
• Auf Langlebigkeit ausgelegt – arbeitet bei Temperaturen von -40 °C bis +75 °C und hält einer nicht kondensierenden Luftfeuchtigkeit von 0–95 % stand, mit integriertem Blitz-/Überspannungsschutz für Außen- oder freiliegende Installationen.
• Kompakt und werkzeugfreundlich – platzsparendes 113,8×93×35 mm großes Gehäuse, geringes Gewicht von 0,30 kg und SFP-basierte optische Schnittstelle ermöglichen schnellen Austausch vor Ort und zukunftssichere Upgrades.

Anwendung

• Der IM610-8KWTR zeichnet sich in Szenarien aus, in denen eine zuverlässige Statusüberwachung und Fernsteuerung über große Entfernungen von größter Bedeutung sind.
• Typische Anwendungsfälle sind:
• Verkehrsinfrastruktur – Mautstation-Alarmtafeln, Einbrucherkennung an der Autobahnbegrenzung und Tunnel-Notrufsysteme.
• Städtische Überwachungsnetzwerke – stadtweites Ampelstatus-Feedback und Sicherheitssensor-Backhaul für sichere Stadtinitiativen.
• Industrie- und Versorgungsanlagen – Fernalarme für den Tankfüllstand, Überwachung der Position von Pipeline-Ventilen und Statusmeldungen von Unterstationsschaltern in der Öl-, Gas- und Elektrizitätsbranche.
• Öffentliche Veranstaltungsorte und kritische Einrichtungen – Brand-/Einbruchsensoren in Stadien, Flughäfen, Bahnhöfen
• Rundfunk und Veranstaltungen – Echtzeit-Signalisierung von Gerätefehlern für Live-TV-/Audio-Übertragungsketten, um eine unterbrechungsfreie Programmbereitstellung sicherzustellen.

Dimension

QC-Framework

1. Standards
Entspricht ISO9001, CE, FCC, RoHS, IEEE, ITU-T
Richten Sie sich an Kundenspezifikationen und wichtigen Leistungskennzahlen aus

2. Prozess
IQC: Komponenten prüfen (Optik, Leiterplatte, Leistung)
Produktion: AOI + Montageverifizierung
Funktional: Durchsatz, VLAN/QoS, Wellenlänge, OSNR
Zuverlässigkeit: Temperatur-, Feuchtigkeits- und Vibrationstests
Burn-in: Belastungs- und Stabilitätsüberwachung
Abschließend: Inspektion + vollständige Funktionsprüfung

3. Werkzeuge
OSA, Verkehrsgenerator, Protokollanalysator
Umwelt- und Vibrationsprüfsysteme

4. System
Vollständige Rückverfolgbarkeit, Testaufzeichnungen, QC-Software

5. Verbesserung
Ursachenanalyse + Kundenfeedbackschleife
