Startseite /Produkte/digitaler optischer Videoumsetzer/4 Hafenkontaktschließung Glasfasertransceiver Bidi Transport für industrielle Überwachung CE

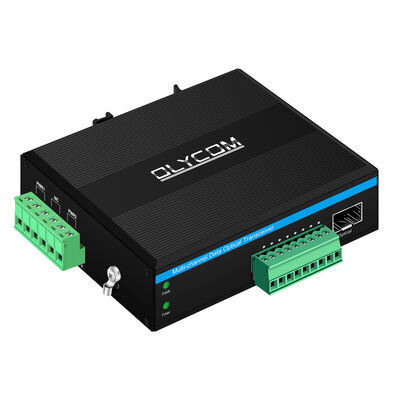

4 Hafenkontaktschließung Glasfasertransceiver Bidi Transport für industrielle Überwachung CE

1 Paar
MOQ
Verhandlungsfähig
Preis
4 Hafenkontaktschließung Glasfasertransceiver Bidi Transport für industrielle Überwachung CE
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Produktname: Industrieller Medienkonverter mit Kontaktverschluss
Wellenlänge: 1310nm/1550nm
Betriebsspannung: Gleichspannung 12-52V
Signaleingang: Alarm, Binäreingang, unterstützt TTL, RS-232/422/485 oder passive Schalttaste
Signalausgang: Beliebiger Alarm, Binärausgang, unterstützt TTL, RS-232/422/485 oder Relaisausgang
Schnittstelle: Phoenix-Terminal
Grundinformation
Herkunftsort: Shenzhen, China
Markenname: Olycom
Zertifizierung: CE ISO9001 RoHS FCC
Modellnummer: IM610-4K ↑↓WT/R
Dokument: video converter series.pdf
Zahlung und Versand AGB
Verpackung Informationen: 1pc in einem Kasten, Bruttomasse 0.45kg
Lieferzeit: 4 ~ 8 Arbeitstage
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 5000 Paare/Monat
Produkt-Beschreibung

Optischer DIN-Schienen-Transceiver mit 4 Anschlüssen und Kontaktverschluss



Einführung

Der industrielle Kontaktschluss-Glasfaserkonverter IM610-4K ↑↓WT/R ist ein kompaktes, auf einer DIN-Schiene montiertes optisches Übertragungsgerät, das für die Umwandlung und Übertragung von 4 Gruppen von Trockenkontakt-Alarmsignalen über Langstrecken-Glasfaserkabel ausgelegt ist.
Durch die Verwendung der bidirektionalen WDM-Einzelfaser-Übertragungstechnologie werden elektromagnetische Störungen, Erdschleifenrauschen und Signaldämpfungsprobleme vermieden, die bei Kupferkabeln häufig auftreten.
Es ist mit Singlemode- und Multimode-Glasfaser kompatibel, unterstützt verschiedene Übertragungsentfernungen von 2 km bis zu 80 km und verfügt über ein flexibles SFP-Steckplatzdesign zur Anpassung an verschiedene optische Module.
Mit der DC-Stromversorgung mit großem Spannungsbereich und der robusten industriellen Temperaturanpassungsfähigkeit liefert es zuverlässig passive Schalt-, Binäralarm- und serielle Steuersignale für raue Überwachungsszenarien vor Ort.

Spezifikation


Optisch

Wellenlänge

1310 nm/1550 nm

Ausgangsleistung

-8~3dBm

Glasfaser

Singlemode (9/125 µm) 20 km, Multimode (50/125 µm) 5 km, (62,5/125 µm) 2 km

Empfangssensibilität

-30 dBm

Schnittstelle

SFP-Steckplatz

Kontaktschluss

Signaleingang

Alarm, Binäreingang, unterstützt TTL, RS-232/422/485 oder passive Schalttaste

Signalausgang

Beliebiger Alarm, Binärausgang, unterstützt TTL, RS-232/422/485 oder Relaisausgang

Schnittstelle

Phoenix-Terminal

Elektrisch. Umweltfreundlich. Mechanisch

Betriebsspannung

Gleichstrom 12–52 V

Betriebstemperatur

-40℃~+75℃

Lagertemperatur

-45℃~+85℃

Luftfeuchtigkeit

0~95 % nicht kondensierend

Dimensionsunabhängig

113,8 mm × 93 mm × 35 mm

Gewicht

0,30 kg/Stück



Hauptmerkmale



  • Bidirektionale 4-Kanal-Trockenkontakt-Signalübertragung über eine einzelne Faser mittels WDM-Wellenlängenmultiplex
  • Eingebauter Blitzschutzschaltkreis, der Überspannungsschäden im Freien und in industriellen Feldumgebungen wirksam widersteht
  • Extrem geringer optischer Verbindungsverlust mit maximalem Budget von bis zu 30 dB, stabile Signalübertragung über große Entfernungen
  • Vollständig isolierte Glasfaserübertragung, keine EMI, RFI-Interferenzen und Erdschleifenübersprechen
  • Abnehmbarer optischer SFP-Steckplatz, frei konfigurierbar mit Single-/Multimode-Modulen und verschiedenen Glasfaseranschlüssen
  • Phoenix-Terminalverkabelung, kompatibel mit passiven Tasten, Alarmeingängen, Relaisausgängen und seriellen TTL/RS232/422/485-Signalen
  • Großer DC-Stromeingang von 12–52 V, geeignet für industrielle Stromversorgungsstandards
  • Extrem weiter Betriebstemperaturbereich (-40℃ bis +75℃) für den Einsatz im Freien sowie an rauen Einsatzorten in der Chemie- und Eisenbahnindustrie
  • Standard-DIN-Schienen-Installationsstruktur, leichtes, eigenständiges Design für einfachen Schrankeinsatz
  • RoHS-konforme Industriehardware mit geringem Stromverbrauch und stabilem Langzeit-Dauerbetrieb



Anwendung



  • Urbane intelligente Sicherheits- und Videoalarmüberwachungssysteme für die sichere Stadt
  • Autobahnmautstationen, Straßenverkehrssignale und Sicherheitsschutzprojekte
  • Überwachung von Flughäfen, Chemieanlagen, Eisenbahnen und Fabrikanlagen
  • Fernsignalerfassung und Alarmübertragung für Stromnetze, Öl- und Gasfelder
  • Integrierte Überwachungsplattformen für Campus, Geschäftsgebäude und große Veranstaltungsorte
  • Landesverteidigung, Grenzüberwachung, Signalübertragung
  • Fernsehsender, Übertragung von Audio-Video-Hilfsalarmsignalen für Live-Veranstaltungen im Stadion



Mechanisches Zeichnen



4 Hafenkontaktschließung Glasfasertransceiver Bidi Transport für industrielle Überwachung CE 0



Bestelloptionen



IM610-4K ↑↓WT/R-FC20

4-Kanal-Kontaktschluss-Bidi, SFP-Steckplatz, DIN-Schienenmontage

IM610-4K ↑↓MT/R-FC5

4-Kanal-Kontaktschluss-Bidi, SFP-Steckplatz, DIN-Schienenmontage



Artikelnummercode

OM600

OM600-Video optischer Sender/Empfänger, 610-Standalone-Tischgerät, 620-Karten-Stil

613-Mini-Serie, 615-HD-Serie

V

Video

A

Audio

D

Daten

K

Alarm (I/O, Kontaktschluss)

P

Telefon

E

Ethernet

M,W

M-Multimodus, W-Einzelmodus

S,U

S-1310 nm, U-1550 nm

T,R

T-Sender, R-Empfänger

FC, ST, SC, LC

Typ des Glasfasersteckers

↑,↓, ↑↓

↑- vorwärts (von TX nach RX), ↓ - rückwärts (von RX nach TX), ↑↓- bidirektional

1,2,3,…

Ziffern vor der Signalmenge des gewünschten Kanals

05, 20, 40…

Ziffern neben dem Arbeitsabstand des Glasfasersteckers
