Olycom 24-Port CCTV PoE-Glasfasernetzwerk-Switch
Einleitung
Der 28-Port Gigabit PoE-Switch ist eine fortschrittliche Netzwerklösung, die für nahtlose Verbindungen zu 10/100/1000M-Ethernet entwickelt wurde.
Dieses Gerät kombiniert Datenübertragung und Stromversorgung über Ethernet-Kabel und erleichtert die einfache Installation von Geräten wie IP-Telefonen, drahtlosen Zugangspunkten und Netzwerkkameras. Durch die Unterstützung der IEEE802.3af/at-Standards kann der PoE-Switch kompatible Geräte automatisch erkennen und mit Strom versorgen, was die Netzwerkkonfiguration effizienter macht.
Spezifikation
|
E/A-Schnittstelle
|
|
Stromversorgung
|
AC100-240V 50/60Hz
|
|
Ethernet
|
24*Gigabit PoE-Ports
2*Uplink-Ports
2*Gigabit SFP-Ports
|
|
Chipsatzlösung
|
EN8850DH, RTL8238B
|
|
Leistung
|
|
Bandbreite
|
56 Gbit/s
|
|
Paketweiterleitungsrate
|
41,644 Mpps
|
|
Speicher-Cache
|
3 Mbit
|
|
MAC-Adresse
|
8K
|
|
Jumbo-Frame
|
9,6 KByte
|
|
Übertragungsmodus
|
Speichern und weiterleiten
|
|
MTBF
|
100000 Stunden
|
|
Standard
|
|
Netzwerkprotokoll
|
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3ab (1000Base-TX)
IEEE802.3x (Flusskontrolle)
|
|
PoE-Protokoll
|
IEEE802.3af (15,4 W)
IEEE802.3at (30 W)
|
|
Netzwerkmedium
|
10Base-T: Cat3, 4, 5 oder höher UTP (≤100m)
100Base-TX: Cat5 oder höher UTP (≤100m)
1000Base-TX: Cat5 oder höher UTP (≤100m)
|
|
Zertifikat
|
|
Sicherheitszertifikat
|
CE, FCC, RoHS
|
|
Umweltstandard
|
|
Arbeitsumgebung
|
Arbeitstemperatur: -10~50°C
Lagertemperatur: -40~70°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Lagertemperatur: 5%~95%, nicht kondensierend
|
|
Funktionsanzeige
|
|
Anzeige
|
PWR (Stromversorgung), 1-28 grüne Leuchte (Verbindung & Daten), 1-24 (gelbe Leuchte), PoE-LED-Taste
|
|
PWR
|
Ein: Stromversorgung eingeschaltet
Aus: Stromversorgung ausgeschaltet
|
|
1-28 grüne Leuchte (Verbindung & Daten)
|
Ein: Verbindung normal
Aus: Verbindung blockiert
Blinkend: Datenübertragung
|
|
PoE Max PoE-Leuchtenanzeige
|
Aus: zeigt an, dass die PoE-Stromnutzung weniger als 90 % beträgt
Blinkend: zeigt an, dass die PoE-Stromnutzung von 90 % ≤ P ≤ 95 % beträgt
Ein: zeigt an, dass die PoE-Stromversorgung bei 95 % genutzt wird
|
|
Modus-DIP-Schalter-Leuchte
|
Ein: Erweiterung ein
Aus: Erweiterung aus
|
|
1-24 (gelbe Leuchte)
|
Ein: PoE-Stromversorgung ist normal
Aus: PoE nicht mit Strom versorgt
|
|
PoE-LED-Taste
|
Zweifarbige Leuchtenauswahl: Standardmäßig grün (Verbindungsdaten), gelbe Leuchte (PoE)
|
|
Erweiterungs-DIP-Schalter
|
AUS: Normalmodus, alle Schnittstellen können miteinander kommunizieren, die
Übertragungsdistanz beträgt weniger als 100 Meter, die Übertragungsrate beträgt 10/100/1000M
adaptiv; Der Port-KI-Modus ist deaktiviert
EIN: Link-Erweiterungsmodus, Ports 17-24 erzwingen 10M, Link 250M (POE-Watchdog aktivieren), Port-KI-Modus ist aktiviert;
|
|
Physische Struktur
|
|
Strukturgröße
|
Produktabmessungen: 440*280*44mm
Verpackungsabmessungen: 500*365*85mm
Produkt N.W: 3,565KG
Produkt G.W: 4,264KG
|
|
Verpackungsinformationen
|
Kartongröße: 520*445*385mm
Verpackungsmenge: 5 Stück
Verpackungsgewicht: 22,3KG
|
|
Stromspannung
|
Eingangsspannung: AC 100-240 V 50-60Hz
Stromversorgung: 52V /7,69A
|
|
Stromversorgung
|
Nicht-PoE-Board-Stromversorgung: maximal 15W
PoE-Stromversorgung: maximal 380W
|
|
Packliste
|
Switch 1 Stück, Netzkabel 1 Stück, Benutzerhandbuch 1 Stück, Zertifikat 1 Stück
|
Merkmale

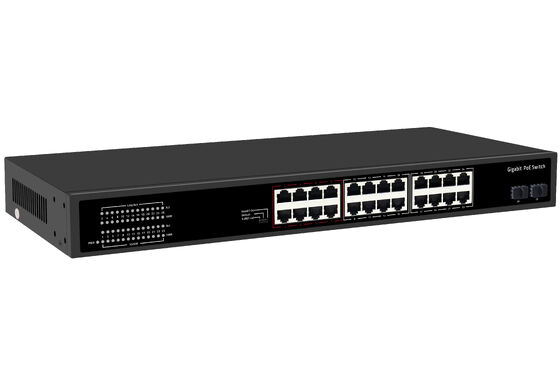

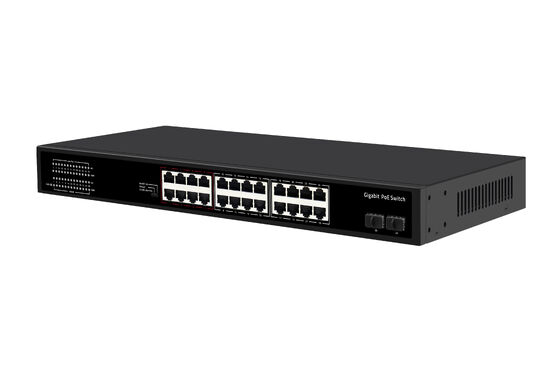

Dieser PoE-Switch verfügt über 24 Gigabit-PoE-Ports sowie 2 Uplink-Ports und 2 Gigabit-SFP-Ports.
Er bietet robuste Unterstützung für mehrere Ethernet-Standards und gewährleistet eine reibungslose und schnelle Datenübertragung.
Das Gerät verfügt über intelligente Funktionen wie automatische Stromerkennung, eine Null-Konfigurations-Einrichtung und Unterstützung für verschiedene VLAN-Modi. Es enthält auch Schutzmaßnahmen gegen elektrische Überspannungen und elektrostatische Entladungen, um die Zuverlässigkeit in verschiedenen Umgebungen zu gewährleisten.
Anwendungen
Dieser PoE-Switch ist ideal für Branchen, die Hochleistungs-Netzwerklösungen benötigen, wie z. B. Telekommunikation, Bildung, Regierung und Sicherheitssektor.
Er wird in Anwendungen von privaten Breitbandnetzen bis hin zur Multimedia-Übertragung eingesetzt und bietet die Möglichkeit, Steuersignale, Bilder und Daten gleichzeitig zu übertragen.
Die Vielseitigkeit des Geräts erstreckt sich auch auf die Echtzeitüberwachung und Videokonferenzen und gewährleistet eine nahtlose Integration in verschiedene Netzwerkumgebungen.
