10/100Mbps DIN35 nicht verwalteter industrieller Randschalter
Technische Daten des schnellen Netzwerkschalters
|
Produktbezeichnung
|
6 Port 10/100Mbps Glasfasernetzwerk-Schalter ((2F+4TP)
|
|
Modell Nr.
|
Die in Absatz 1 genannte Regelung gilt nicht.
|
|
Hafen
|
2x100M SFP-Fasern
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
4x10/100M UTP RJ45 ((Unterstützung der automatischen MDI/MDIX-Erfassung)

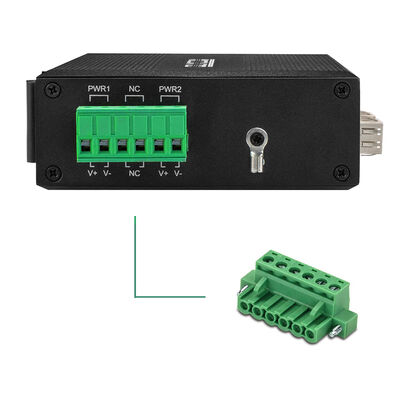

1x6-PIN-Leistungsterminalblock
|
|
Protokoll
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
Wechseln von Funktionen
|
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 1,2 Gbps (ohne Verkehrsstaus)
Weiterleitungsgeschwindigkeit: 0,8928 Mmps
MAC: 4K
Paketpuffergröße: 1,75 MB
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
|
Leuchten
|
Energie, Glasfaser, Netzwerk, PoE
PWR: Leistung
Faser: FX1, FX2
An: Übertragung ist normal
Ausgeschaltet: Die Übertragung ist NICHT normal ((fehlerhaftes optisches Modul oder getrennt)
Kupferorange: PoE-Indikator
PoE funktioniert
Ausgeschaltet: PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfergrün: Geschwindigkeitsanzeiger
An: Übertragungsgeschwindigkeit 100 Mbps
Blinzeln: Übertragung
Ausgeschaltet: Nicht angeschlossen oder Arbeitsgeschwindigkeit 10 Mbps
|
|
Stromverbrauch
|
Volllast≤5W
|
|
Stromversorgung
|
Redundante DC12V~DC52V-Eingang, typischerweise DC12V/DC24V/DC48V
Rückverbindung: Unterstützung
|
|
Umwelt
|
Betriebstemperatur: -40°C 75°C
Aufbewahrungstemperatur: -40°C/85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
|
Industriestandards
|
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
|
Zertifizierung
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische Informationen
|
Schale: Wellmetallhülle, IP40-Grad
Abmessungen: 114*93*35 mm
Montagemethode: Anbau auf der Schiene/an der Wand
Gewicht: 0,35 kg/0,45 kg ((Netto/Brutto)
|
|
Gewährleistung
|
3 Jahre, lebenslanger technischer Support
|
Für die Edge-Aggregation in industriellen Netzen entwickelt
Der IM-FS240FE ist als faserverankerter Randaggregationsschalter für industrielle Umgebungen, in denen mehrere Feldgeräte zuverlässig auf einen Faserbackbone konvergieren müssen, positioniert.Im Gegensatz zu grundlegenden Medienumwandlern oder kleinen Port-Count-Switches, bietet es sowohl eine Redundanz auf Verbindungsebene auf der Glasfaserseite als auch ausreichende Kupfer-Zugangsanschlüsse für gruppierte Geräte auf Feldebene.
Dies macht es besonders geeignet für Steuerungen, Straßengehäuse und Ausrüstungsräume, in denen mehrere Ethernet-basierte Geräte lokal angeschlossen werden müssen.Während Uplinks über weite Strecken belastbar bleiben müssen.
Redundanz ohne Netzwerkkomplexität
Mit doppelten SFP-Faseranschlüssen ermöglicht der IM-FS240FE einfache Redundanzstrategien wie doppelte Uplinks, segmentierte Glasfaserpfade,oder Backup-Faserrouten, ohne sich auf softwarebasierte Redundanzprotokolle zu verlassenIm Falle einer Faserunterbrechung kann der Datenverkehr physisch auf Netzwerkebene umgeleitet werden, um die Kommunikationskontinuität für kritische Systeme aufrechtzuerhalten.
Dieser Hardware-basierte Redundanzansatz ist ideal für Umgebungen, in denen verwaltete Switches unpraktisch, unnötig,oder unerwünscht aufgrund von Wartungsbeschränkungen oder Anforderungen an die einfache Bedienung.
Konsistente Durchsendung für mehrere Geräte
In industriellen Netzwerken sind die Verkehrsmuster häufig explodiert und nicht kontinuierlich.Der IM-FS240FE ist so konzipiert, dass er in solchen Bedingungen anmutig umgeht., mit Speicher-und-Forward-Weiterleitung, Flusssteuerungsmechanismen und ausreichend Pufferung, um Paketverlust und instabiles Verhalten zu verhindern.
Dadurch können mehrere SPS, Sensoren oder Überwachungsgeräte gleichzeitig funktionieren, ohne die Stabilität des gesamten Netzwerks zu beeinträchtigen, auch unter Spitzenlastbedingungen.
Konzipiert für einen langfristigen Betrieb ohne Aufsicht
Nach der Installation soll der IM-FS240FE ununterbrochen und unbeaufsichtigt betrieben werden.oder Software-KorruptionIn Kombination mit einem industriellen Gehäuse, Überspannungsschutz und einer hohen Temperaturbeständigkeit eignet sich das Gerät für Anlagen, bei denen der Zugang selten ist und Ausfallzeiten nicht akzeptabel sind.
Diese Designphilosophie senkt die Gesamtbetriebskosten über den gesamten Lebenszyklus des Produkts erheblich.
Ein praktischer Upgrade-Pfad für alte industrielle Netze
Für viele Industrieanlagen ist es weder machbar noch kostengünstig, alle alten Ethernet-Geräte auf einmal zu ersetzen.die Existenz von Kupfer-basierten Geräten mit einer Geschwindigkeit von 10/100 Mbps ermöglicht, während die Konnektivität über Fernfaser erweitert wird.
Durch die Funktion eines kompakten Aggregations- und Faserverlängerungsknoten unterstützt er die schrittweise Modernisierung des Netzes, ohne die etablierten industriellen Prozesse zu stören.
Typische Einsatzrollen
In realen Projekten wird der IM-FS240FE häufig als:
Ein Feldaggregationsschalter im Inneren von Industrie-Schränken
Ein Faserverlängerungsknoten für mehrere alte Ethernet-Geräte
Ein redundanter Uplink-Switch für kleine bis mittlere industrielle Subnetze
Ein wartungsarmer Zugangsschalter an rauen oder abgelegenen Orten
Seine ausgewogene Portkonfiguration und industrielle Zuverlässigkeit machen ihn zu einem vielseitigen Baustein für skalierbare industrielle Ethernet-Architekturen.
Zubehör
|
Industrieoptisches Modul
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
100BASE-FX ((850nm)
|
|
Ausrüstung für die Verarbeitung von Daten
|
100BASE-FX
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
100BASE-LX
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
100BASE-EX
|
|
Ausrüstung für die Verarbeitung von Schadstoffen
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
Ausrüstung für die Verarbeitung von Schadstoffen
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Industrielle DIN-Stromversorgung
|
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
|
AC220V bis DC12V1.67A, -30°C ∼70°C
|
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.
|
AC220V bis DC24V1A, -30°C ∼70°C
|
