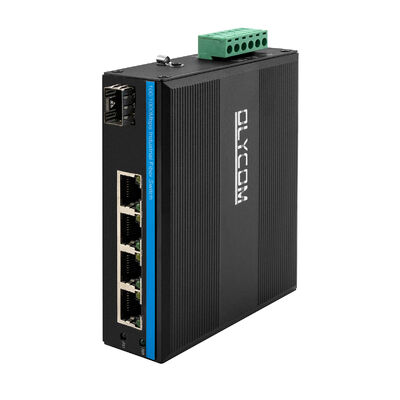

5 Portgehärteter Fast Ethernet-Fiber-Switch
Spezifikation
|
Produktbezeichnung
|
10/100Mbps Industriefaser-Switch ((1F+4TP)
|
|
Modell Nr.
|
IM-FS140FE
|
|
Hafen
|
1x100M SFP-Fasern
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
4x10/100M UTP RJ45 ((Unterstützung der automatischen MDI/MDIX-Erfassung)

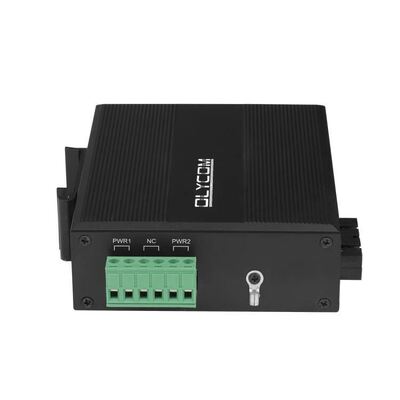

1x6-PIN-Leistungsterminalblock
|
|
Protokoll
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
Wechseln von Funktionen
|
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 1 Gbps (ohne Staus)
Weiterleitungsgeschwindigkeit: 1,488 Mmps
MAC: 4K
Paketpuffergröße: 1,75 MB
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
|
Leuchten
|
Energie, Glasfaser, Netzwerk, PoE
PWR: Leistung
Faser: FX1
An: Übertragung ist normal
Ausgeschaltet: Die Übertragung ist NICHT normal ((fehlerhaftes optisches Modul oder getrennt)
Kupferorange: PoE-Indikator
PoE funktioniert
Ausgeschaltet: PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfergrün: Geschwindigkeitsanzeiger
An: Übertragungsgeschwindigkeit 100 Mbps
Blinzeln: Übertragung
Ausgeschaltet: Nicht angeschlossen oder Arbeitsgeschwindigkeit 10 Mbps
|
|
Stromverbrauch
|
Volllast≤5W
|
|
Stromversorgung
|
Redundante DC12V~DC52V-Eingang, typischerweise DC12V/DC24V/DC48V
Rückverbindung: Unterstützung
|
|
Umwelt
|
Betriebstemperatur: -40°C 75°C
Aufbewahrungstemperatur: -40°C/85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
|
Industriestandards
|
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
|
Zertifizierung
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische Informationen
|
Schale: Wellmetallhülle, IP40-Grad
Abmessungen: 114*93*35 mm
Montagemethode: Anbau auf der Schiene/an der Wand
Gewicht: 0,35 kg/0,45 kg ((Netto/Brutto)
|
|
Gewährleistung
|
3 Jahre, lebenslanger technischer Support
|
Produktübersicht
IM-FS140FE ist ein Kompaktfahrzeug,nicht verwalteter Fast Ethernet-Industrieschalter, der zur Aggregation mehrerer Feldgeräte und zur Anbindung an sie über Glasfaser an elektrisch lauten und umweltbelastenden Standorten bestimmt ist.
Im Vergleich zu ultra-minimalen 2-Port-Modellen bietet es eine höhere Edge-Device-Dichte, während die Netzwerkarchitektur gleichzeitig einfach und deterministisch bleibt.
Der Schalter konzentriert sich nur auf eine Aufgabe:
Zuverlässige Ethernet-Weiterleitung zwischen Kupfer-basierten Industriegeräten und Fernfasernetzwerken ohne Konfiguration, Tuning oder Softwareabhängigkeit.
Netzwerkrolle und Design-Absicht
Der IM-FS140FE wird typischerweise an der Feldaggregationsschicht eingesetzt.
Es sammelt Ethernet-Datenverkehr von mehreren nahe gelegenen Industriegeräten und leitet ihn über eine einzelne Glasfaserverbindung nach oben zu einem Kontrollraum, einer Umspannstation oder einem zentralen Netzwerkschrank weiter.
Die Konstruktion setzt voraus:
Feststehende Topologie
Vorhersehbare Verkehrsmuster
Langfristiger unbeaufsichtigter Betrieb
Es gibt keine Management-Schnittstellen und keine Verhaltensänderungen im Laufe der Zeit, was Konfigurationsdrift und softwarebezogene Instabilität eliminiert.

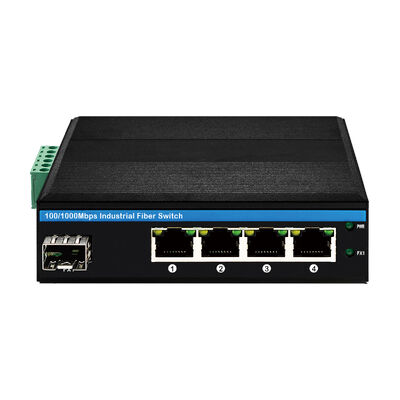

Layout der Schnittstelle und Konnektivitätslogik
Der Schalter kombiniert:
Vier Fast Ethernet RJ45-Ports für den Zugriff auf lokale Geräte
Ein Fast Ethernet SFP-Anschluss für Glasfaser-Uplink
Kupfer-Ports erkennen automatisch Geschwindigkeit, Duplex und Polarität der Verkabelung und ermöglichen eine direkte Verbindung zu SPS, Sensoren, RTUs, HMI und älteren Controllern.
Die SFP-Schnittstelle unterstützt sowohl Multimode- als auch Single-Mode-Optik, die von kurzen In-Cabinet-Verbindungen bis zu Fernverbindungen von bis zu 120 km skalierbar ist.
Dieses Layout eignet sich gut für kleine bis mittlere Gerätecluster, die weit über die Kupferdistanzgrenzen hinaus erweitert werden müssen.
Merkmale der Verkehrsführung
Die Paketweiterleitung basiert auf einer Speicher-und-Weiterleitung-Architektur, die die Integrität des Rahmens und die Übereinstimmung mit dem Protokoll gewährleistet.
Durchflusssteuerungsmechanismen regeln den Verkehr während der Staus automatisch:
IEEE 802.3x für Full-Duplex-Verbindungen
Zurückdruck für den Halbduplexbetrieb
Durch ausreichende interne Pufferung kann der Switch kurze Traffic-Bursts von mehreren Geräten ohne Paketverlust absorbieren, auch wenn die Uplink-Bandbreite eingeschränkt ist.
Industrielle Zuverlässigkeit und Umweltverträglichkeit
Der IM-FS140FE ist so konstruiert, dass er dort funktioniert, wo kommerzielle Schalter nicht funktionieren können.
Das Metallgehäuse bietet IP40-Schutz vor Staub und physikalischen Auswirkungen.
Der Innenausbau entspricht den Anforderungen des industriellen EMS und bietet Widerstand gegen:
Elektrostatische Entladung
Elektrische Schnelltransitanten
Geführte Störungen
Der Schalter arbeitet zuverlässig in einem Temperaturbereich von 40 °C bis +75 °C und toleriert hohe Luftfeuchtigkeit ohne Kondensation.
Diese Eigenschaften ermöglichen den Einsatz in Steuerungen, Straßengebäuden, Umspannwerken und Halbausstellungen.
Stromzufuhr- und Installationsstrategie
Ein breitgefächerter Gleichspannungs-Eingang (12-52 V) ermöglicht die Kompatibilität mit industriellen Leistungsbussen und Backupsystemen.
Umgekehrter Polaritätsschutz minimiert Installationsfehler im Feld.
Der geringe Stromverbrauch unterstützt den Betrieb ohne Lüfter und verringert die thermische Belastung und verlängert die Lebensdauer.
Das kompakte Gehäuse und die DIN-Schienenmontage ermöglichen eine schnelle Installation in platzbeschränkte Industrieplatten.
Anwendungsbereich des IM-FS140FE
Aggregationsknoten für Feldgeräte
Sammelt Daten von mehreren SPS, Sensoren oder Steuerungen und leitet sie an ein Faser-Backbone in Produktionszellen und Prozessbereichen weiter.
Transport und Verkehrssysteme
Installiert in Schränken am Straßen- oder Gleisrand zur Verbindung von Signalsteuerungen, Detektoren und Überwachungsausrüstung mit zentralen Verkehrs- oder Schienensystemen.
Energie- und Versorgungsinfrastruktur
Wird in Umspannwerken, Pumpstationen und Wasseraufbereitungsanlagen verwendet, um verteilte Feldgeräte über Fernfaser zu verbinden.
Schwierige Industriegebiete
Geeignet für Bergbau, petrochemische Anlagen und metallurgische Anlagen, bei denen Staub, Vibrationen und elektrisches Rauschen unvermeidlich sind.
Glasfaser-Erweiterung für alte Netze
Erweitert die Reichweite von kupferbasierten industriellen Ethernet-Geräten, indem mehrere lokale Verbindungen in eine einzige Fernfaserverbindung umgewandelt werden.
Warum dieses Modell existiert
IM-FS140FE schließt die Lücke zwischen ultra-minimalen Wandlern und vollständig gesteuerten industriellen Schaltern.
Es bietet:
Mehr Gerätekapazität als bei Basismodellen
Weniger Komplexität als verwaltete Schalter
Für industrielle Netze, die eine skalierbare Edge-Konnektivität ohne Betriebskosten benötigen,
IM-FS140FE ist eine praktische und stabile Wahl.
Ist das gelöst?
A: Nein, diese Serie ist unmanaged.
Wir haben eine weitere Serie zur Auswahl.
Welche Installationsmethode wird unterstützt?
A: Es unterstützt Din Rail und Wandmontage.
Wenn ein spezielles Montage-Kit erforderlich ist, ist es in Ordnung, wir haben es schon einmal behandelt.
Können Sie mir helfen, den Inhalt des Etiketts zu schreiben?
A: Ja, lassen Sie es uns wissen, wenn Sie Ihren Modellnamen/Logo/Beschreibung auf das Etikett setzen möchten.
Die Standardsprache ist Englisch.
Wenn es sich um verschiedene Sprachen wie Koreanisch, Italienisch oder Russisch handelt, schicken Sie bitte einfach das genaue Format, wir werden es kopieren und einfügen.
Kann ich mein Logo auf dem Gerät haben?
A: Ja, wir sind OEM-Hersteller.
Bitte schicken Sie uns einfach Ihr Logo im PS/AI-Format, wir regeln den Rest.
Was ist in der Verpackungskiste?
A: Es gibt ein Gerät, Schutzschäumstoff, Bedienungsanleitung und Garantie-Karte.
Bei einigen Modellen gibt es zusätzliches Material wie Konsole-Kabel oder Montagehänger.
