Positionierung in einem industriellen Netzwerk
Der IM-FP244FE ist als kompakter PoE-Zugriffsknoten mit Faser-Resilienz konzipiert.
Es befindet sich am Rande eines industriellen Netzwerks, in der Nähe von Feldgeräten, während zuverlässige Uplink-Pfade zum Backbone durch doppelte Glasfaserverbindungen aufrechterhalten werden.
Der Switch ist nicht dazu gedacht, Verkehrsrichtlinien oder Topologielogik zu verwalten.
Seine Rolle ist rein physikalisch und elektrisch:
Aggregatfeldgeräte
Energieversorgung über Ethernet
Daten über redundante Glasfaserpfade nach oben schieben
Dies macht es zu einem Baustein für Netzwerke, bei denen die Verfügbarkeit wichtiger ist als die Konfigurationsfähigkeit.
Warum hier Doppelfasern wichtig sind
Im Gegensatz zu Single-Fiber-Industrie-Switches bietet der IM-FP244FE zwei unabhängige Fast-Ethernet-SFP-Ports.
Diese Häfen werden üblicherweise auf drei Arten verwendet:
Primäre + Backup-Fiberverbindungen
Eine Faser fungiert als Haupt-Uplink, die andere als Standby-Pfad.
Zwei-Richtungs-Aggregation
Eine Faser verbindet sich stromaufwärts, die andere stromabwärts und bildet eine lineare oder segmentierte Topologie.
Überflüssigkeit physischer Pfade
Faserstraßen folgen verschiedenen Leitungen oder Richtungen, um die Auswirkungen von Kabelschäden zu verringern.
Der Schalter selbst führt keine Ringprotokolle oder Failover-Logik aus.
Die Redundanz wird auf der physikalischen Ebene oder durch vorgelagerte Geräte erreicht, die dieses Gerät einfach und vorhersehbar halten.
PoE am Feldrand

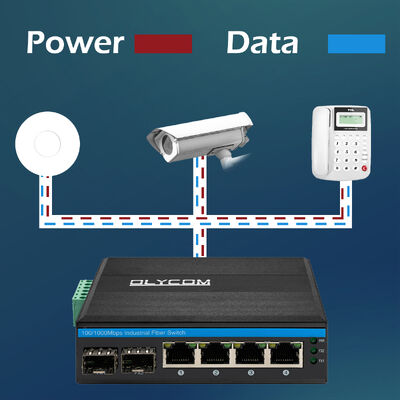

Vier Kupfer-Anschlüsse liefern einen IEEE 802.3af PoE-Ausgang, von denen jeder eine Feldvorrichtung direkt versorgen kann.
Zu den typischen Antriebsgeräten gehören:
Festnetz-IP-Kameras
Kompakte drahtlose Zugangspunkte
Industrie-Sensoren mit PoE-Funktion
Kleine Überwachungsterminals
Strom und Daten werden über ein einziges Ethernet-Kabel geliefert, wodurch
Elektrische Anschlüsse
Zusätzliche Stromleitungen
Zusätzliche Ausfallpunkte in rauen Umgebungen
Dies ist besonders in Außenschränken, Straßengebäuden und verteilten Industrieanlagen von Vorteil.
Verkehrsverhalten und Datenintegrität
Der IM-FP244FE leitet den Datenverkehr mit einem Speicher-und-Forward-Mechanismus weiter und setzt dabei die Stabilität vor der Optimierung der Latenz.
Vor der Übertragung werden die Frames vollständig empfangen und überprüft, wodurch die Fehlerverbreitung im Netzwerk verringert wird.
Durchflusssteuerungsmechanismen regulieren den Verkehr automatisch, wenn Staus auftreten, und verhindern den Paketverlust bei vorübergehenden Ausbrüchen von Kameras oder Sensoren.
Die interne Pufferung ermöglicht es dem Switch, gleichzeitigen PoE-Gerätetraffic ohne Instabilität zu verwalten, auch wenn die Faserbandbreite eingeschränkt ist.
Gebaut für elektrische und umweltbedingte Belastungen
Die Hardwareplattform ist für Umgebungen konzipiert, in denen elektrisches Rauschen und Temperaturextreme normal sind, nicht außergewöhnlich.
Zu den wichtigsten Konstruktionsmerkmalen gehören:
IP40-Metallgehäuse zur Staubsicherung
Immunität gegen EMI/EMS in industrieller Qualität
Stabiler Betrieb von ∼40°C bis +75°C
Hohe Luftfeuchtigkeit ohne Kondensation
Der Schalter bleibt zuverlässig in der Nähe von Motoren, Umspannwerken, Schienensystemen und schweren Industriegeräten.
Philosophie der Leistungseingänge

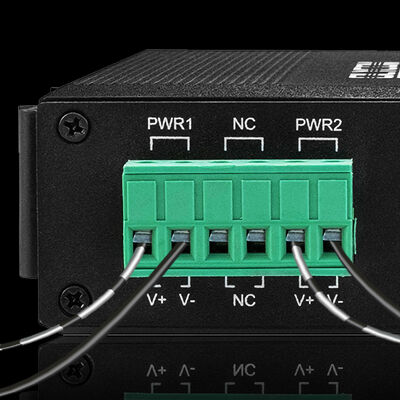

Ein breiter DC-Eingangsbereich ermöglicht es dem Schalter, von:
Maschinen und Apparate für die Herstellung von elektrischen Geräten
Batteriebetriebene Stromversorgungssysteme
Sonnen- oder Fernstromquellen
Der Umkehrpolaritätsschutz verringert die Verdrahtungsfehler während der Installation.
Der geringe Leerlaufstromverbrauch unterstützt ein ventilatorloses Design und eine lange Lebensdauer.
Typische Einsatzszenarien
1. Redundante PoE-Kamera-Knoten
Wird in Industrieparks, Tunneln oder Anlagengrenzen verwendet, wo die Betriebszeit der Kamera kritisch ist und Faserbahnen geschützt werden müssen.
2. Verteilte Sensorcluster
Aggregiert mehrere PoE-Sensoren in Prozessbereichen und leitet Daten vorwärts durch redundante Glasfaserverbindungen weiter.
3. Straßen- und Schienenschränke
Versorgt die Überwachungseinrichtungen und -controller mit Strom und Verbindung, während gleichzeitig zwei Faserbahnen zum Kontrollzentrum erhalten bleiben.
4. Energie- und Versorgungsüberwachungspunkte
Installiert in Umspannwerken, Pumpstationen oder Wasseraufbereitungsanlagen, wo der physische Zugang begrenzt ist und Ausfallzeiten teuer sind.
5. Schwierige Industriegebiete
Geeignet für Bergbau, Metallurgie und petrochemische Anlagen, in denen Staub, Vibrationen und elektrische Störungen unvermeidlich sind.
Warum dieses Modell existiert
IM-FP244FE ist kein vereinfachter verwalteter Schalter.
Es ist ein speziell entwickeltes PoE-Edge-Gerät mit physischer Redundanz.
Es wird die Konfigurationsflexibilität für:
Elektrische Einfachheit
Vorhersehbares Verhalten
Langfristige Stabilität
Für industrielle Systeme, die PoE am Rand und Faser-Resilienz vorgeladen benötigen, ohne Software-Komplexität,
Der IM-FP244FE passt natürlich in das Design.
