Olycom Mini Rugged Fast Ethernet PoE/PoE+ Glasfaserschalter
Spezifikation
|
Produktbezeichnung
|
10/100Mbps Industrie-PoE-Faser-Schalter ((1F+2TP)
|
|
Modell Nr.
|
IM-FP122FE
|
|
Hafen
|
1x100M SFP-Fasern
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
2x10/100M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)

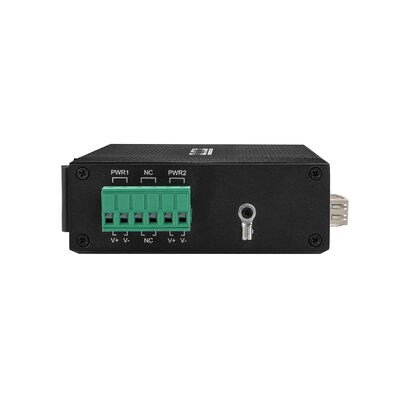

1x6-PIN-Leistungsterminalblock
|
|
Protokoll
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3 bei 30 W ((PoE+)
|
|
Wechseln von Funktionen
|
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Bandbreite des Systems: 0,6 Gbps (ohne Verkehrsstaus)
Weiterleitungsgeschwindigkeit: 0,4464Mmps
MAC: 4K
Paketpuffergröße: 1,75 MB
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
|
Leuchten
|
Energie, Glasfaser, Netzwerk, PoE
PWR: Leistung
Faser: FX1
An: Übertragung ist normal
Ausgeschaltet: Die Übertragung ist NICHT normal ((fehlerhaftes optisches Modul oder getrennt)
Kupferorange: PoE-Indikator
PoE funktioniert
Ausgeschaltet: PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfergrün: Geschwindigkeitsanzeiger
An: Übertragungsgeschwindigkeit 100 Mbps
Blinzeln: Übertragung
Ausgeschaltet: Nicht angeschlossen oder Arbeitsgeschwindigkeit 10 Mbps
|
|
Stromverbrauch
|
Volllast ohne PoE≤5W
|
|
Stromversorgung
|
Leistungszufuhrspannung PoE: 48V (max. 52V)
Leistung der einzelnen PoE-Stromversorgung: 30 W (Anschluss 1 ~ 2)
Gesamtbudget: 60 W
Ausgangsspannung PoE: 48V
Rückverbindung: Unterstützung
|
|
PoE-Verkabelung
|
1/2 (V+), 3/6 (V-)
|
|
Umwelt
|
Betriebstemperatur: -40°C 75°C
Aufbewahrungstemperatur: -40°C/85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
|
Industriestandards
|
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
|
Zertifizierung
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische Informationen
|
Schale: Wellmetallhülle, IP40-Grad
Abmessungen: 114*93*35 mm

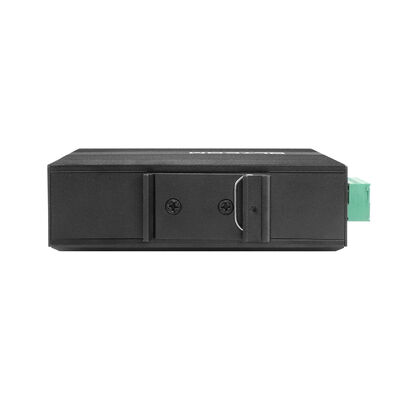

Montagemethode: Anbau auf der Schiene/an der Wand
Gewicht: 0,35 kg/0,45 kg ((Netto/Brutto)
|
|
Gewährleistung
|
3 Jahre, lebenslanger technischer Support
|
1Ein winziger PoE-Switch, der ein sehr spezifisches Industrieproblem löst
Der Olycom IM-FP122FE versucht nicht, ein "Netzwerkkern" oder ein funktionsstarker Switch zu sein.
Es existiert nur für einen klaren Zweck:
Versorgen Sie ein paar Feldgeräte mit Strom und schieben Sie ihre Daten über Glasfaser verlässlich und ohne Konfiguration weit weg.
Mit 2 Fast Ethernet PoE-Ports und 1 Glasfaser-Uplink, befindet sich dieses Gerät direkt am Rande eines industriellen Netzwerks:
In einem Schrank am Straßenrand, neben einer Maschine, auf einer Stange oder in einer Steuerung, wo Platz, Leistung und Zuverlässigkeit wichtiger sind als schicke Eigenschaften.
Kein Management, keine Einrichtung, einfach verbinden, einschalten und weggehen.
2Warum dieses Design Sinn macht
PoE, wo die Macht die Hardfiber ist, ist hier der wahre Star.
Kupferkabel halten auf 100 Metern.
Faser nicht.
Der SFP-Anschluss von 100 Mbps, der Entfernungen von bis zu 120 km unterstützt, ermöglicht es diesem kleinen Schalter:
Setzen Sie sich neben Feldgeräte
Senden Sie die Daten direkt an einen Fernsteuerraum zurück.
Überbrücken von rauen, lauten oder blitzgefährdeten Umgebungen sicher
In der Praxis verhält sich der IM-FP122FE wie ein PoE-betriebener Feldknoten mit einem Faser-Backbone.
3Für schmutzige, heiße und laute Orte.
Dieser Schalter geht davon aus, dass er an einem unangenehmen Ort leben wird.
Betriebsbereich von -40°C bis 75°C
IP40-Metallgehäuse
Widerstandsfähigkeit gegen ESD, Überspannung und elektrisches Rauschen (EMS-Stufe 3)
Eisenbahnverkehrskonform (EN 50121-4)
Einmal installiert, soll es jahrelang ohne Aufmerksamkeit bleiben.
4- Keine Führung. - Absichtlich.
Es gibt keine Web-Benutzeroberfläche, keine CLI, kein VLAN-Setup.
Das ist keine Einschränkung, es ist die Designphilosophie.
Keine Konfigurationsfehler
Keine Probleme mit der Firmware-Kompatibilität
Keine Wartungskosten
Für kleine PoE-Bereitstellungen bedeutet Einfachheit oft höhere Zuverlässigkeit.
5. Wo es üblicherweise verwendet wird
Kompakte Industrieüberwachungspunkte
Perfekt für Orte, an denen nur ein oder zwei Kameras benötigt werden, wie:
Fabrik-Ecken
Kleine Werkstätten
Eingangstor oder Umfang
PoE versorgt die Kamera, Glasfaser sendet Video zurück.
6. Schränke am Straßen- und Gleisrand
In Verkehrs- und Schienenumgebungen ist der Platz begrenzt und die Bedingungen raue.
Der IM-FP122FE passt leicht in kompakte Schränke, versorgt Überwachungsgeräte über PoE und sendet Daten über Fernfaser an zentralisierte Systeme.
7. Versorgungsunternehmen und Fernüberwachungsstellen
In Umspannwerken, Wasseraufbereitungsanlagen oder Pumpstationen:
Feldsensoren verbinden sich über RJ45
PoE eliminiert lokale Netzteile
Faser sorgt für eine stabile, störungsfreie Übertragung
Eine einfache, aber sehr zuverlässige Lösung.
8. Schwierige Industriezonen
Bergbau-, petrochemische und metallurgische Anlagen profitieren von:
Staubdichtes Gehäuse
Elektrische Geräuschverträglichkeit
9. Betrieb bei großer Temperatur
Es hält PoE-Geräte mit geringer Leistung online, wo Verbrauchergeräte schnell versagen würden.
Ausweitung von PoE über Kupfergrenzen hinaus
Wenn PoE-Geräte weit über 100 Meter verteilt werden müssen, fungiert dieser Schalter als saubere Brücke:
Kupfer + PoE auf der Geräteseite
Faser auf der Rückgratseite
Keine Neugestaltung, keine zusätzlichen Konverter.
Kurz gesagt
Bei dem IM-FP122FE geht es nicht um Features.
Es geht darum, einen Job sehr gut zu machen:
Versorgen Sie eine kleine Anzahl von Industriegeräten mit Strom und übertragen Sie ihre Daten sicher über Fernfaser ¥ ¥ den ganzen Tag, jeden Tag.
Abmessung
-
1 pc Schalter
-
1 PC Benutzerhandbuch
Anmerkung
Zubehör ((DIN Schienenhalter, optisches Modul, Stromversorgung, Patchcord, Netzwerkkabel etc.) sind nicht in der Verpackung enthalten, bitte bereiten Sie es selbst oder kaufen Sie ein ganzes Set von uns
Informationen über die Versandbox
Produktgröße: 11,4*9,3*3,5cm
Innerer Kasten: 23*16,5*5,8cm
Produktgewicht: 0,35 kg
Gewicht der Verpackung: 0,45 kg
Größe der Masterbox: 67*33*47cm
Verpackungsmenge: 40 Stück
Gewicht der Verpackung: 20 kg
Zubehör
|
Industrieoptisches Modul
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
100BASE-FX ((850nm)
|
|
Ausrüstung für die Verarbeitung von Daten
|
100BASE-FX
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
100BASE-LX
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
100BASE-EX
|
|
Ausrüstung für die Verarbeitung von Schadstoffen
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
Ausrüstung für die Verarbeitung von Schadstoffen
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Industrielle DIN-Stromversorgung
|
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
|
AC220V bis DC12V1.67A, -30°C ∼70°C
|
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.
|
AC220V bis DC24V1A, -30°C ∼70°C
|
