4 Port PoE/PoE+ Fast Ethernet Industrial Fiber Switch
Technische Daten des robusten Ethernet-Switches
|
Produktbezeichnung
|
10/100Mbps Industrie-PoE-Fiber-Schalter ((1F+4TP)
|
|
Modell Nr.
|
IM-FP144FE
|
|
Hafen
|
1x100M SFP-Fasern
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
4x10/100/1000M UTP RJ45 (Unterstützung der automatischen MDI/MDIX-Erfassung)
1x6-PIN-Leistungsterminalblock
|
|
Protokoll
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3 bei 30 W ((PoE+)
|
|
Wechseln von Funktionen
|
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 1 Gbps (ohne Staus)
Weiterleitungsquote: Mrd.
MAC: 4K
Paketpuffergröße: 1,75 MB
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
|
Leuchten
|
Energie, Glasfaser, Netzwerk, PoE
PWR: Leistung
Faser: FX1
An: Übertragung ist normal
Ausgeschaltet: Die Übertragung ist NICHT normal ((fehlerhaftes optisches Modul oder getrennt)
Kupferorange: PoE-Indikator
PoE funktioniert
Ausgeschaltet: PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfergrün: Geschwindigkeitsanzeiger
An: Übertragungsgeschwindigkeit 1000 Mbps
Blinzeln: Übertragung
Ausgeschaltet: Nicht angeschlossen oder Betriebsgeschwindigkeit 10/100Mbps
|
|
Stromverbrauch
|
Volllast ohne PoE≤5W
|
|
Stromversorgung
|
Leistungszufuhrspannung PoE: 48V (max. 52V)
Leistung der einzelnen PoE-Stromversorgung: 30 W (Anschluss 1 bis 4)
Gesamtbudget: 120 W
Ausgangsspannung PoE: 48V
Rückverbindung: Unterstützung
|
|
PoE-Verkabelung
|
1/2 (V+), 3/6 (V-)
|
|
Umwelt
|
Betriebstemperatur: -40°C 75°C
Aufbewahrungstemperatur: -40°C/85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
|
Industriestandards
|
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
|
Zertifizierung
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische Informationen
|
Schale: Wellmetallhülle, IP40-Grad
Abmessungen: 114*93*35 mm

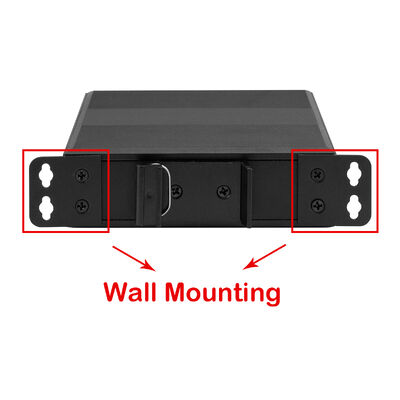

Montagemethode: Anbau auf der Schiene/an der Wand
Gewicht: 0,35 kg/0,45 kg ((Netto/Brutto)
|
|
Gewährleistung
|
3 Jahre, lebenslanger technischer Support
|
Einführung in den 4-Port-PoE-Switch
Wenn eine Faserverbindung mehrere Geräte versorgen muss
Der IM-FP144FE ist für eine sehr verbreitete industrielle Realität entwickelt worden:
Sie brauchen keinen großen Schalter, Sie brauchen nur mehrere PoE-Geräte, die an der Kante zuverlässig arbeiten, alle an einen einzigen Glasfaser-Uplink gebunden.
Mit vier Fast Ethernet PoE-Ports und einer Fiber-Interface fungiert dieser kompakte Industrie-Switch als lokales Netzwerk für Strom und Konnektivität.genau dort sitzen, wo die Geräte installiert sind, nicht in einem klimatisierten Serverraum.
Vier Geräte, eine Box, Null-Konfiguration
In realen Einsätzen stehen Feldingenieure oft vor den gleichen Einschränkungen:
Beschränkte Schrankraumfläche
Keine geeigneten AC-Ausgänge
Schwierige elektrische und ökologische Bedingungen
IM-FP144FE beantwortet das mit einer einfachen Formel:
4 × IEEE 802.3af PoE-Anschlüsse (15,4 W pro Port)
1 × 100 Mbps SFP-Faser-Uplink
Kein Management, keine Einrichtung, keine Lernkurve
Kameras, drahtlose Zugangspunkte oder PoE-Sensoren werden sofort über Ethernet-Kabel angetrieben, während Faser ihre Daten sicher über lange Entfernungen transportiert.
Faser zuerst, Kupfer nur dort, wo es hingehört
Kupfer-Ethernet ist vor Ort großartig und auf Distanz schrecklich.
Dieser Schalter hält Kupfer dort, wo es Sinn macht (die letzten 100 Meter) und übergibt alles andere an Faser.
Der SFP-Anschluss unterstützt eine Fernübertragung von bis zu 120 km, so dass der IM-FP144FE
In der Nähe der Ausrüstung
Vermeiden Sie elektromagnetische Störungen
Umgehung von Erdungs- und Blitzgefahren, die in Außen- und Industrieanlagen häufig auftreten
Es ist eine saubere, zuverlässige Brücke zwischen unordentlichen Feldumgebungen und zentralisierten Steuerungsnetzen.
So gebaut, daß man sie ignoriert (auf gute Weise)
Einmal installiert, soll dieses Gerät im Hintergrund verschwinden.
Betriebsbereich von -40°C bis 75°C
IP40-Metallgehäuse
Schutz vor ESD, Überspannungen und elektrischem Lärm
Zertifiziert für Transport- und Schienenumgebungen (EN 50121-4)
Keine Fans, keine Software-Updates, kein Fernzugriff erforderlich.
Nur eine kontinuierliche Operation.
Warum nicht verwaltet ist die richtige Wahl hier
Bei kleinen PoE-Clustern setzt das Management oft Risiko anstelle von Wert.
Die IM-FP144FE vermeidet absichtlich:
Konfigurationsfehler
Probleme mit der Firmware-Kompatibilität
Ausbildungsanforderungen
Dies macht es besonders attraktiv für groß angelegte Einsätze, bei denen sich Dutzende oder Hunderte identischer Einheiten vor Ort vorhersehbar verhalten müssen.
Typische Einsatzszenarien
1Kompakte Überwachungskluster
Schalten und verbinden Sie bis zu vier IP-Kameras in Werkstätten, Fabrikzonen oder Umgebungsbereichen, die alle Video über einen einzigen Glasfaserverbindung senden.
2. Aggregation von industriellen Sensoren
Sammeln Sie Daten von mehreren PoE-Sensoren oder Überwachungsgeräten an einem Ort und übertragen Sie dann alles vorgeladen auf SCADA- oder Überwachungsplattformen.
3. Straßen- und Gleisanlagen
In Verkehrssystemen und Eisenbahninfrastruktur kann eine Einheit mehrere Überwachungsgeräte innerhalb eines Schranks versorgen, während die Faser die Fernkommunikation zu Kontrollzentren übernimmt.
4. Versorgungseinrichtungen und Fernbetriebe
Wird in Umspannwerken, Pumpstationen oder Kläranlagen eingesetzt, in denen Umweltverträglichkeit und elektrische Robustheit wichtiger sind als fortschrittliche Schaltfunktionen.
5. Schwierige Industriegebiete
Bergbau-, Petrochemie- und Metallurgieumgebungen profitieren vom staubdichten Gehäuse und der stabilen PoE-Lieferung ohne zusätzliche Stromleitung.
Was wir daraus lernen können
Die IM-FP144FE ist nicht für die Skalierung der Bandbreite oder die Verwaltung von Verkehrsflüssen bestimmt.
Es geht darum, mehrere Geräte sauber zu versorgen und ihre Daten aus schwierigen Umgebungen zuverlässig, einfach und über Jahre hinweg zu bewegen.
Mechanische Zeichnung
- 1 pc Schalter
- 1 PC Benutzerhandbuch
Anmerkung
Zubehör ((DIN Schienenhalter, optisches Modul, Stromversorgung, Patchcord, Netzwerkkabel etc.) sind nicht in der Verpackung enthalten, bitte bereiten Sie es selbst oder kaufen Sie ein ganzes Set von uns
Informationen über die Versandbox
Produktgröße: 11,4*9,3*3,5cm
Innerer Kasten: 23*16,5*5,8cm
Produktgewicht: 0,35 kg
Gewicht der Verpackung: 0,45 kg
Größe der Masterbox: 67*33*47cm
Verpackungsmenge: 40 Stück
Gewicht der Verpackung: 20 kg
Zubehör
|
Industrieoptisches Modul
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
100BASE-FX ((850nm)
|
|
Ausrüstung für die Verarbeitung von Daten
|
100BASE-FX
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
100BASE-LX
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
100BASE-EX
|
|
Ausrüstung für die Verarbeitung von Schadstoffen
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
Ausrüstung für die Verarbeitung von Schadstoffen
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Industrielle DIN-Stromversorgung
|
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
|
AC220V bis DC12V1.67A, -30°C ∼70°C
|
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.
|
AC220V bis DC24V1A, -30°C ∼70°C
|
Häufig gestellte Fragen
1Auf welchem Chip basiert es?
Olycom: Realtek
2Kann ich es anpassen?
- Ja.
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagekit, Stromterminalblock usw.)
3Kann ich meine eigene Packkiste haben?
Ja, die Standardverpackung hat keine chinesischen Buchstaben oder Logo.
Es ist in Ordnung, Ihre eigene Version anzupassen, wie Ihr Logo, Modellnamen oder Slogans darauf zu setzen.
