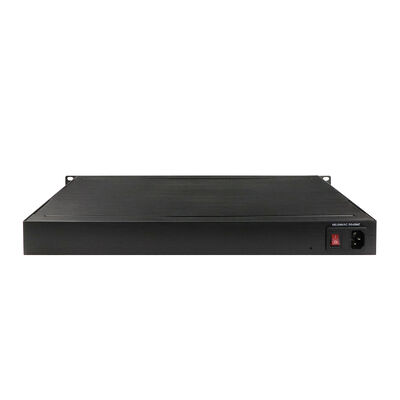

24 Port Rack Montagefähiger L2/L3 verwalteter Gigabit-Fiber-Schalter
Übersicht über den Olycom Ethernet Switch
Der Olycom IM-FS042400GW ist ein industrieller Layer 2-Managed Ethernet-Switch, der für groß angelegte und langfristige industrielle Netzwerk-Szenarien entwickelt wurde, bei denen Stabilität, Skalierbarkeit,und Betriebskontinuität sind von entscheidender Bedeutung..
Es ist so konstruiert, dass es sowohl als Hochdichte-Zugriffsschalter als auch als faserfähiger Aggregationsknoten funktioniert und den Einsatz von Mixed Media in komplexen industriellen Umgebungen unterstützt.
Der Switch integriert mehrere Gigabit-Faser-Uplinks mit einer großen Anzahl von Kupfer-Ethernet-Ports, so dass industrielle Netzwerke erweitert werden können, ohne die vorhandene Kabelinfrastruktur neu zu gestalten.
Vier Gigabit-SFP-Schnittstellen ermöglichen eine optische Fernübertragung, während vierundzwanzig Gigabit-Ethernet-RJ45-Ports eine massive Geräteverbindung am Rand unterstützen.
Mehrere Ports werden als COMBO-Schnittstellen implementiert, wodurch eine flexible Auswahl zwischen Faser oder Kupfer je nach Feldverkabelungsbedingungen ermöglicht wird und Einsatzbeschränkungen verringert werden.
Um einen ununterbrochenen Betrieb an rauen Orten zu gewährleisten, ist der IM-FS042400GW für extreme Temperaturen ausgelegt und arbeitet zuverlässig von -40°C bis +85°C.
Die robuste IP30-Metallhülle bietet einen effektiven Schutz vor Staub, Vibrationen und mechanischen Belastungen, die in Industrieschränken üblich sind.
Doppel-AC 220V-nicht-polaren Strom-Eingänge erhöhen die Leistungsredundanz und verbessern die Widerstandsfähigkeit gegen Spannungsschwankungen oder Leistungsinstabilität.
Der Schalter bietet eine nicht blockierende Schaltkapazität von 56 Gbps, wodurch auch bei starker Verkehrsbelastung eine volle Linienübertragung ermöglicht wird.
Eine 8K-MAC-Adresstabelle und die Unterstützung von bis zu 4096 VLAN-IDs ermöglichen es dem Switch, große Gerätepopulationen und komplexe Verkehrssegmentierungssysteme zu verwalten.
Umfassende Layer-2-Managementfunktionen, einschließlich Redundanzschutz, Verkehrsoptimierung und Sicherheitskontrolle, gewährleisten einen zuverlässigen Netzbetrieb rund um die Uhr.
Die Einhaltung der Normen FCC, CE, NEMA-TS2 und EN 50121-4 bestätigt die Eignung für Anwendungen der industriellen Automatisierung und des Schienenverkehrs.
Das Produkt wird durch eine einjährige Ersatzpolitik und einen dreijährigen Reparaturservice unterstützt, um langfristiges Einsatzvertrauen zu gewährleisten.
Spezifikation des 24-Port-Netzwerkschalters
| Produktbezeichnung |
10/100/1000Mbps industriell verwalteter Glasfaserschalter (4F+24TP) |
| Modell Nr. |
IM-FS042400GW |
| Hafen |
4 x 1000Mpbs SFP-Ports (Port FX3 und FX4 sind COMBP-Ports)
24x10/100/1000M UTP RJ45 ((Port 23 und 24 sind COMBO-Ports)
|
| Standards |
Ich habe eine IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND-ID |
4096 |
| Jumbo-Raum |
9.6KB |
| MAC-Adressen-Tabellengröße |
8K |
| Poe-Standard |
IEEE802.3af, IEEE802.3at (Poe ist optional, standardmäßig ohne Poe) |
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Systembandbreite: 56 Gbps (ohne Staus)
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
SFP-Anschluss, Übertragungsdistanz: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Leuchten |
Strom, Netzwerk, Faser |
| Stromversorgung |
Eintrittsspannung: AC220V
Nichtpolarer Leistungsaufnahme: Unterstützung
|
| Umwelt |
Betriebstemperatur: -40°° 85°C
Arbeitsfeuchtigkeit: 5%~95%, nicht kondensierend
|
| Industriestandards |
EMI: FCC Teil 15 Teil B Klasse A, EN 55022 Klasse A, EN61000-6-4- Emission für die industrielle Umwelt
EMS: EN 61000-6-2-Immunität für die industrielle Umgebung, EN 61000-4-2 (ESD) Stufe 3, EN 61000-4-3 (RS) Stufe 3, EN 61000-4-4 (EFT) Stufe 3, EN 61000-4-5 (Oberspannung) Stufe 3, EN 61000-4-6 (CS) Stufe 3,Einheitliche Prüfverfahren
Verkehrssteuerung: NEMA-TS2, Vibration: IEC 60068-2-6
Freifall: IEC 60068-2-32, Schock: IEC 60068-2-27
Eisenbahnverkehr: EN 50121-4
|
| Mechanische Informationen |
Sicherheitsklasse: IP30
Abmessungen: 483 x 294,6 x 44,5 mm
|
| Gewährleistung |
Ersatz innerhalb eines Jahres; Reparatur innerhalb von drei Jahren |
Wesentliche Merkmale
1. Hafenarchitektur und Medienflexibilität
Der Switch bietet 4 × 1000 Mbit/s SFP-Faseranschlüsse und unterstützt Single-Mode- und Multi-Mode-Module mit Übertragungsweiten von 20 km bis 100 km.
Zwei der Faser-Schnittstellen fungieren als COMBO-Ports und teilen physikalische Ressourcen mit entsprechenden Kupfer-Ports, um die Auswahl von Faser oder Kupfer zu ermöglichen.
Darüber hinaus unterstützen 24 × 10/100/1000 Mbps RJ45 Ethernet-Ports die automatische Verhandlung und die automatische MDI/MDIX für eine schnelle Geräteintegration.
Die Ports 23 und 24 werden auch als COMBO-Schnittstellen implementiert, wodurch die Kabelflexibilität in eingeschränkten Industrieanlagen weiter erhöht wird.
Kupfer-Ports unterstützen Standard-Ethernet-Kabel bis zu 100 Meter, was die Kompatibilität mit alten und modernen industriellen Geräten gewährleistet.
2. Design von industrieller Hardware
Die Abmessungen des Gehäuses (483 × 294,6 × 44,5 mm) sind für Rack-Arbeitsschränke optimiert.
Das Metallgehäuse erfüllt die Schutznormen IP30 und ist staub- und mechanisch belastbar.
Doppel-AC 220V-nichtpolaren Strom-Eingänge beseitigen die Polarität und erhöhen die Stromzuverlässigkeit.
Das Gerät erfüllt strenge EMI- und EMS-Anforderungen, einschließlich FCC Part 15 Klasse A und EN 61000-4 Stufe 3, und gewährleistet einen stabilen Betrieb in Umgebungen mit hoher Interferenz.
3. Netzwerkredundanz und Fehlerwiederherstellung
Der Switch unterstützt ITU-T G.8032 Ethernet Protection Ring (EPR) für schnelle Ring-basierte Redundanz.
Zusätzliche Unterstützung für ERPS, STP, RSTP und MSTP gewährleistet die Kompatibilität mit verschiedenen industriellen Netzwerktopologien.
Fehlerwiederherstellungszeiten von ≤ 50 ms minimieren Serviceunterbrechungen bei Verbindungsfehlern.
Eingebundene Mechanismen zur Erkennung und Unterdrückung von Schleifen verhindern Broadcast-Storms und Netzwerkinstabilität.
4. VLAN- und Multicast-Verkehrssteuerung
Mehrere VLAN-Mechanismen werden unterstützt, einschließlich IEEE 802.1Q VLAN, portbasiertes VLAN, MAC-basiertes VLAN, IP-Subnetz-VLAN und protokollbasiertes VLAN.
VLAN-Übersetzung ermöglicht eine nahtlose Vernetzung zwischen segmentierten Netzwerkdomänen.
Die Multicast-VLAN-Registrierung (MVR) ermöglicht eine effiziente Verteilung von Multicast-Streams über die Grenzen des VLAN.
Der Multicast-Verkehr wird mithilfe von IGMP und MLD-Snooping (v1/v2/v3) sowie Filter- und Agentberichtsfunktionen optimiert.
Diese Funktionen reduzieren unnötige Multicast-Überflutungen bei groß angelegten Einsätzen erheblich.
5. Qualitätssicherung und Verkehrsoptimierung
Der Schalter arbeitet mit einem Speicher- und Weiterleitungsmechanismus zur Gewährleistung der Datenintegrität.
Die Unterstützung von Jumbo-Frames bis zu 9,6 KB verbessert die Übertragungseffizienz für große Datenpakete.
Zu den QoS-Funktionen gehören Verkehrsklassifizierung, Prioritätsplanung, CoS-Kennzeichnung und Ratenbegrenzung.
Die Steuerung der Ein- und Ausstiegsbandbreite gewährleistet eine faire Ressourcenverteilung zwischen den angeschlossenen Geräten.
Sturmkontrollmechanismen unterdrücken Rundfunk, Multicast und unbekannten Unicast-Verkehr.
IEEE 802.3az Energieeffizientes Ethernet reduziert den Stromverbrauch in Zeiten geringen Verkehrs.
6. Sicherheit und Zugangskontrolle
Der Netzwerkzugang ist durch eine IEEE 802.1X-Authentifizierung basierend auf Port- oder MAC-Adresse geschützt.
Die zentralisierte Authentifizierung wird über RADIUS und TACACS+ unterstützt.
Flexible ACL-Richtlinien bieten eine detaillierte Verkehrsfilterung und Zugriffsbeschränkungen.
Zusätzliche Sicherheitsvorkehrungen umfassen IP Source Guard, Dynamic ARP Inspection und verschlüsselten Verwaltungszugriff mit HTTPS, SSL und SSH v2.
DHCP Snooping und DHCP Relay mit Option 82 schützen die Zuweisung von IP-Adressen und verhindern schädliche DHCP-Angriffe.
7. Verknüpfungsaggregation
Der Switch unterstützt statische Aggregation sowie IEEE 802.3ad LACP.
Mehrere physikalische Verbindungen können in einer einzigen logischen Schnittstelle kombiniert werden, um Bandbreite und Redundanz zu erhöhen.
Aggregationsgruppen können bis zu 4 Gbps Durchsatz liefern, geeignet für Backbone- und Aggregationsschichtverbindungen.
8. Management und Wartung
Der Zugriff auf das Management ist über Cisco-CLI, Web-GUI, SNMP v1/v2c/v3 und Telnet verfügbar.
Firmware-Upgrades werden über TFTP und HTTP unterstützt, mit Bildredundanz, um Upgradefehler zu vermeiden.
Zu den Überwachungsmerkmalen gehören RMON, MIB II und detaillierte Ereignisprotokolle.
Port Mirroring ermöglicht die Analyse des Verkehrs und die Fehlerbehebung.
Integrierte Kabeldiagnostik identifiziert Verkabelungsfehler wie Öffnungen oder Kurzstrecken, wodurch die Wartungszeit vor Ort verkürzt wird.
Die Zeitsynchronisierung wird über NTP und SNTP unterstützt.
9. IPv6-Bereitschaft
Der Switch bietet eine vollständige IPv6-Unterstützung in den Bereichen Verwaltung und Weiterleitung.
Zu den unterstützten Diensten gehören IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, SSH/SSL über IPv6, TFTPv6 und NTPv6.
IPv6 ACL und IPv6 QoS gewährleisten eine konsistente Durchsetzung von Richtlinien in Dual-Stack- oder nur IPv6-Netzwerken.
10. Umweltverträglichkeit
Die Vorrichtung wird auf Vibration, Stoß und freien Fall nach den Normen der IEC 60068 geprüft.
Es funktioniert zuverlässig bei 5% bis 95% nicht kondensierender Luftfeuchtigkeit.
Konzipiert für den Dauerbetrieb in Eisenbahnsystemen, Außenschränken, Bergbauunternehmen und petrochemischen Anlagen.
WEB Benutzeroberfläche
- Unterstützung der Kabeldiagnostik und kann den Fehlerpunkt lokalisieren
- Unterstützung von IEEE802.3az EEE (Energieeffizientes Ethernet) Management, Optimierung des Stromverbrauchs
- Unterstützung von STP, RSTP, MSTP, ITU-T G.8032 Ethernet-Schutzring ((EPR)
- Unterstützung Qos, Transportklassifizierung Qos, Cos, Bandbreitenregelung (Eingangs-/Ausgangsrichtung), Sturmbekämpfung, differenzierte Dienste
- Unterstützung für IEEE802.1q VLAN,VLAN-Port,Mac-basierte VLAN,IP-Subnetz VLAN,Protokoll VLAN,VLAN-Konverter, MVR
- Unterstützung dynamischer IEEE802.3ad LACP-Verbindungsaggregation, statischer Verbindungsaggregation
- Unterstützung von IGMP/MLD-Snooping V1/V2/V3, IGMP-Filterung/Modulierung, IGMP-Suche
- Support-Bericht des IGMP-Agenten, MLD schnüffelt.
- Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Unterstützung von Cisco® wie CLI, Webmanagement, SNMP v1/v2c/v3, Telnet
- Unterstützung von Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert das Scheitern des Upgrades
- Unterstützung von DHCP-Client/Relay/Snooping/Snooping-Option 82/Relay-Option 82
- Unterstützung von RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Unterstützung für IPV6 Telnet-Server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Anwendung
1. Großindustrielle Automatisierung
Unterstützt eine umfangreiche Geräteverbindung in großen Fabriken und Prozessautomationssystemen.
RJ45-Anschlüsse verbinden SPS, Sensoren, HMI, Steuerungen und Industrieroboter.
Die VLAN-Segmentierung trennt den Produktions-, Überwachungs- und Managementverkehr.
Ringredundanz und Linkaggregation sorgen für eine stabile Kommunikation über komplexe Produktionslinien.
2. Verkehrs- und Eisenbahnsysteme
Vollständig konform mit EN 50121-4, geeignet für Schienenkommunikations- und Verkehrssteuerungsnetze.
Ringschutzprotokolle sorgen für eine schnelle Wiederherstellung in Signal- und Überwachungssystemen.
COMBO-Häfen vereinfachen das Zusammenleben von Faser und Kupfer in Straßenschränken und Bahnhöfen.
3Energie und Versorgungsinfrastruktur
Ideal für Umspannwerke, Windparks und Smart-Grid-Einsätze.
Durch Glasfaserabschlüsse können Fernverbindungen zwischen Kontrollzentren und Feldgeräten hergestellt werden.
Eine hohe Temperaturverträglichkeit ermöglicht Außen- und Ferninstallationen.
4Industriepark und Rechenzentrum
Funktionen als Aggregation oder Backbone-Schalter in Industrieparks.
Eine hohe Schaltkapazität unterstützt den starken Ost-West-Verkehr zwischen Servern und Steuerungssystemen.
Flexible Medienauswahl optimiert das Design der Backbone-Architektur.
5Schwierige Umgebung Große Einsätze
In Bergbau, Metallurgie und petrochemischen Industriezweigen verwendet.
Widerstand gegen Staub, elektromagnetische Störungen und extreme Temperaturschwankungen.
Fernmanagement und Diagnose reduzieren den Wartungsaufwand an großen Standorten.
6Videoüberwachung und Überwachung
Optimiert für große IP-Kamera Einsätze.
Multicast-Steuerung reduziert Bandbreitenverschwendung.
QoS priorisiert Video-Streams, um die Bildstabilität zu gewährleisten.
7. IPv6-Migration und IIoT-Netzwerke
Geeignet für intelligente Städte, digitale Fabriken und IIoT-Plattformen, die auf IPv6 umsteigen.
Gewährleistet eine langfristige Kompatibilität mit Industrie-Netzwerk-Architekturen der nächsten Generation.
Zubehör
|
Industrieoptisches Modul
|
|
Ausrüstung für die Verarbeitung von Daten
|
1000BASE-SX
|
|
Ausrüstung für die Verarbeitung von Daten
|
1000BASE-SX ((1310nm)
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
1000BASE-LX
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
Einheitliche Datenbank
|
|
Ausrüstung für die Verarbeitung von Schadstoffen
|
Einheitliche Datenbank für die Bereitstellung von Daten
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
1000BASE-BX-D ((TX 1550 RX1310)
|
