8-Port Layer 2 Managed 2.5G Glasfaser-Switch
Spezifikation
|
Produktname
|
10/100/1000Mbit/s Managed Industrial Fiber Switch (2F+6TP)
|
|
Modell-Nr.
|
IM-FS260GW
|
|
Anschluss
|
2*100/1000/2500Mbit/s SFP-Ports
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500 Meter
6*10/100/1000M UTP RJ45 (Unterstützung MDI/MDIX Auto-Sensing)
|
|
Protokoll
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Switching-Funktionen
|
Übertragungsmodus: Speichern und Weiterleiten
Weiterleitungsverzögerung: <10µs
Systembandbreite: 22 Gbit/s (nicht überlastet)
DRAM-Größe: 128M
Flash-Größe: 16M
Paketpuffergröße: 4Mb
VLAN-ID: 4096
MAC-Adresstabellengröße: 8K
Jumbo Frame: 9,6 KB
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100m)
100/1000BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair (≤100m)
|
|
LEDs
|
Strom, Netzwerk, Glasfaser
PWR: Strom
Orange: Link/ACT
Grün: 1000M Netzwerkgeschwindigkeit (aus, wenn es 100Mbit/s ist)
Glasfaser: FX1/FX2
|
|
Stromversorgung
|

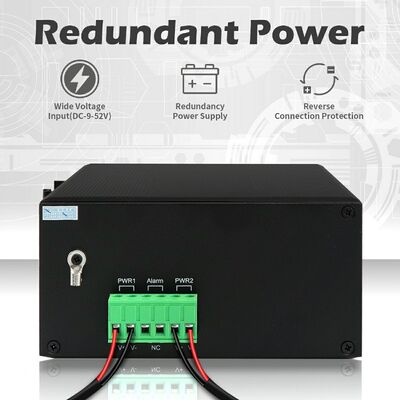

Redundanter DC12V~DC52V-Eingang, typischerweise DC12V/DC24V/DC48V
Verpolungsschutz: Unterstützung
|
|
Stromverbrauch
|
Volle Auslastung ≤5W
|
|
Umgebung
|
Betriebstemperatur: -40°C～75°C
Lagertemperatur: -40°C～85°C
Betriebsfeuchtigkeit: 10%～90%, nicht kondensierend
Lagerfeuchtigkeit: 10%～95%, nicht kondensierend
|
|
Industriestandards
|
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, Allgemein ±6KV
Überspannung: IEC61000-4-5, Differential ±2KV, Common ±6KV
|
|
Zertifizierung
|
CE-EMV: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische Informationen
|
Gehäuse: Wellblechgehäuse, Schutzart IP40
Abmessungen: 158*115*60mm

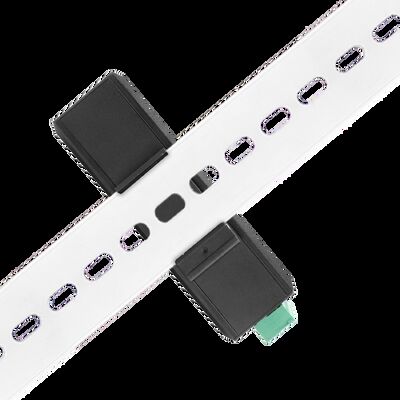

Montagemethode: DIN-Schiene/Wandmontage
Gewicht: 0,75 kg/0,9 kg (Netto/Brutto)
|
|
Garantie
|
3 Jahre, lebenslanger technischer Support
|
Hauptmerkmale
1. Vielseitige Portkonfiguration: 2 x 2,5 Gbit/s SFP-Glasfaserports (SM/MM-kompatibel, 500 m–120 km Übertragung) + 6 x 10/100/1000M UTP RJ45-Ports (Auto-Sensing MDI/MDIX), die eine nahtlose Verbindung von Glasfaser- und Kupfernetzwerken für industrielle Endgeräte ermöglichen.
2. Erweiterte Ring- und Spanning-Tree-Unterstützung: Konform mit ITU-T G.8032 Ethernet Protection Ring (EPR) und IEEE 802.1d STP/802.1w RSTP/802.1s MSTP-Protokollen, wodurch eine schnelle Netzwerkwiederherstellung (ideal für Ringtopologien) und die Vermeidung von Schleifen in kritischen Anwendungen gewährleistet werden.
3. Hocheffiziente Datenverarbeitung: Verwendet einen Store-and-Forward-Übertragungsmodus mit <10µs Weiterleitungsverzögerung, 22 Gbit/s nicht blockierende Systembandbreite, 19,344 Mpps Weiterleitungsrate, 8K MAC-Adresstabelle, 4096 VLAN-IDs und 4 Mb Paketpuffer – unterstützt Jumbo-Frames bis zu 9,6 KB für eine reibungslose Übertragung großer Datenmengen.
4. Robuste Hardware-Spezifikationen: Ausgestattet mit 128M DRAM und 16M Flash-Speicher, wodurch die Datenverarbeitungs- und Speicherkapazitäten für einen stabilen Netzwerkbetrieb verbessert werden.
5. Robuste Umweltanpassungsfähigkeit: Wellblechgehäuse mit IP40-Staubschutz, 6KV Überspannungsschutz (IEC 61000-4-5: Differential ±2KV, Common ±6KV) und Beständigkeit gegen ESD (±15KV Luft, ±6KV Kontakt) und EFT (±6KV). Funktioniert bei -40°C～75°C Betriebstemperatur und -40°C～85°C Lagertemperatur, mit 10%～95% nicht kondensierender Luftfeuchtigkeit – geeignet für raue Außen- und Industrieumgebungen.
6. Umfassendes Netzwerkmanagement: Unterstützt Web-GUI, Cisco®-ähnliche CLI, SNMP v1/v2c/v3 und Telnet für eine intuitive Konfiguration. Verfügt über Kabeldiagnose (Fehlerpunktlokalisierung), IEEE 802.3az Energy Efficient Ethernet (EEE) zur Leistungsoptimierung und erweiterte Funktionen wie VLAN (802.1q), dynamische/statische Linkaggregation (LACP), QoS und Storm-Unterdrückung.
7. Starke Sicherheitsmechanismen: Integriert IEEE 802.1X-Authentifizierung, RADIUS, ACL, TACACS+ und HTTPS/SSL/SSH v2-Verschlüsselung, um den Netzwerkzugriff und die Datenübertragung zu schützen. Unterstützt Software-Upgrades über TFTP/HTTP mit Firmware-Redundanz, DHCP-Client/Relay/Snooping, RMON, MIB II und IPv6-Kompatibilität für Zukunftssicherheit.
8. Flexible Installation und Konformität: Unterstützt DIN-Schienen- oder Wandmontage mit einer kompakten Abmessung von 15811560 mm (Nettogewicht 0,75 kg) für eine einfache Integration in enge Schaltschränke. Entspricht den Zertifizierungen CE-EMV (EN 55032/55035), CE-LVD (EN IEC 62368-1) und FCC (47 CFR Teil 15 Unterteil B Klasse B) und erfüllt strenge Industriestandards.
9. Langstreckenkonnektivität: Glasfaserports unterstützen Übertragungsentfernungen von bis zu 120 km (Single-Mode), während RJ45-Ports mit CAT3/CAT4/CAT5 (10BASE-T) und CAT5+ (100/1000BASE-TX)-Kabeln für bis zu 100 m arbeiten – ideal für groß angelegte industrielle Standortbereitstellungen.
Übersicht
Der Olycom IM-FS260GW ist ein leistungsstarker 8-Port L2+-Ring Managed Industrial Ethernet Switch, der auf stabile und widerstandsfähige Netzwerkverbindungen in rauen Industrieumgebungen zugeschnitten ist.
Er verfügt über 2 x 100/1000/2500Mbit/s SFP-Glasfaserports (unterstützt sowohl Single-Mode- als auch Multi-Mode-Glasfaser mit Übertragungsentfernungen von 500 m bis 120 km) und 6 x Auto-Sensing 10/100/1000Mbit/s UTP RJ45-Ports (vollständig kompatibel mit MDI/MDIX), wodurch eine flexible Glasfaser-zu-Kupfer-Integration für verschiedene industrielle Geräte ermöglicht wird.
Der Switch wurde entwickelt, um extremen Bedingungen standzuhalten, arbeitet in einem Temperaturbereich von -40°C bis 75°C, hat eine IP40-Schutzart und ist mit einem 6KV Ethernet-Überspannungsschutz ausgestattet – erfüllt die EMV-Anforderungen für Industriequalität und entspricht den FCC- und CE-Standards. Mit einer nicht blockierenden Systembandbreite von 22 Gbit/s und Unterstützung für erweiterte Ringnetzwerkprotokolle gewährleistet er eine effiziente Datenübertragung und eine schnelle Fehlerbehebung, was ihn zu einer zuverlässigen Wahl für kritische industrielle Infrastrukturen und groß angelegte Netzwerkbereitstellungen macht.
Er bietet außerdem eine 3-Jahres-Garantie und lebenslangen technischen Support für langfristige Betriebssicherheit.
Anwendung
1. Automatisierungszentrierte industrielle Netzwerke
Eingesetzt als Kommunikations-Backbone in automatisierten Produktionsumgebungen, wodurch eine nahtlose Interaktion zwischen Steuereinheiten, Sensoren und Industrieanlagen ermöglicht wird. Gewährleistet die konsistente Datenverfügbarkeit für Betriebssteuerung, Diagnose und Produktionsüberwachung.
2. Transport- und öffentliche Infrastruktursysteme
Eingesetzt in Straßenverkehrs- und Eisenbahnkommunikationsumgebungen, in denen die Netzwerkkontinuität von entscheidender Bedeutung ist. Ringbasierte Architekturen mit schnellen Wiederherstellungsmechanismen tragen dazu bei, die Systemverfügbarkeit für Verkehrssignalisierung und Bahnbetrieb auch bei Ausfall von Verbindungen oder Knoten aufrechtzuerhalten.
3. Glasfaserfähige private Kommunikationsnetzwerke
Positioniert innerhalb von optischen Kommunikationsinfrastrukturen und privaten Netzwerken in Unternehmensqualität, um den Datentransport mit hoher Kapazität zu unterstützen. Glasfaser-SFP-Schnittstellen ermöglichen eine zuverlässige Konnektivität über große Entfernungen zwischen geografisch verteilten Einrichtungen und Netzwerkknoten.
4. Remote-Industrieanlagen und Überwachungsnetzwerke
Unterstützt die Konnektivität für entfernte und unbemannte Industrieinstallationen wie Versorgungsstationen, Bergwerke und Energieproduktionsanlagen. Entwickelt, um zuverlässig in anspruchsvollen Umgebungen zu arbeiten und gleichzeitig eine zentrale Überwachung und Fernkonfiguration zu ermöglichen.
5. Outdoor-Überwachungs- und Zugangsnetzwerke
Installiert in Außengehäusen für Sicherheits- und Überwachungsanwendungen, wodurch ein stabiler Netzwerkzugang für IP-Kameras, drahtlose Geräte und Edge-Überwachungssysteme bereitgestellt wird. Der Schutz in Industriequalität gewährleistet den kontinuierlichen Betrieb bei elektrischen Überspannungen und extremen Wetterbedingungen.
6. Konnektivität in industrieller Unternehmensgröße
Dient als Netzwerkfundament für Industriecampusse, Logistikbetriebe und Industrieparks und unterstützt segmentierte Netzwerkarchitekturen und priorisierte Datenverkehrsbehandlung, um verschiedene Geschäfts- und Betriebsleistungen zu berücksichtigen.
Unterstützt IEEE802.3az EEE (Energy Efficient Ethernet) Management, optimiert den Stromverbrauch
Unterstützt STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
Unterstützt QoS, Transportklassifizierungs-QoS, CoS, Bandbreitenkontrolle (Eingangs-/Ausgangsrichtung), Storm-Unterdrückung, differenzierte Dienste
Unterstützt IEEE802.1q VLAN, VLAN-Port, Mac-basiertes VLAN, IP-Subnetz-VLAN, Protokoll-VLAN, VLAN-Konvertierung, MVR
Unterstützt dynamische IEEE802.3ad LACP-Linkaggregation, statische Linkaggregation
Unterstützt IGMP/MLD Snooping V1/V2/V3, IGMP-Filterung/Modulation, IGMP-Suche
Unterstützt IGMP-Agent-Bericht, MLD-Snooping
Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Unterstützt Cisco®-ähnliche CLI, Web-Management, SNMP v1/v2c/v3, Telnet
Unterstützt Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert Upgrade-Fehler
FAQ
1, Auf welchem Chip basiert es?
Olycom: Vitesse
2, Kann ich es anpassen?
Olycom: Ja
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagesatz, Stromanschlussklemme usw.)
3, Kann ich es mit 10/100M-Geräten verbinden?
Olycom: Ja
Für LAN-Ports sind diese 10/100/1000M Auto-Sensing
Für Glasfaserports konfigurieren Sie bitte die 100Mbit/s-Geschwindigkeit über die Web-GUI oder CLI
4, Machen Sie SKD/CKD?
A: Ja
Als Fabrik haben wir dies schon oft gehandhabt.
