Olycom 8-Port L2+ Web-Managed Gigabit-Netzwerk-Switch
Übersicht

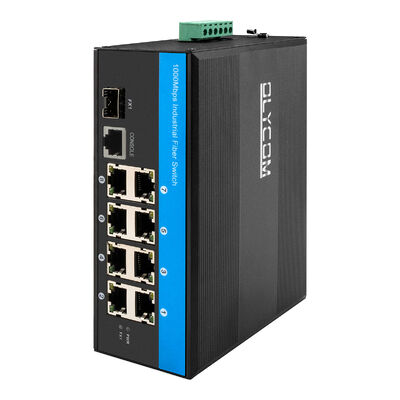

Der Olycom IM-FS180GW ist ein industrietauglicher L2+-Managed-Ethernet-Switch, der für einen zuverlässigen Betrieb in anspruchsvollen Industrie- und Außenumgebungen konzipiert wurde. Er bietet stabile, hochleistungsfähige Netzwerkverbindungen für unternehmenskritische Systeme, bei denen Zuverlässigkeit, Ausfallsicherheit und langfristiger Betrieb unerlässlich sind.
Der Switch integriert eine programmierbare SFP-Glasfaserschnittstelle (100M / 1G / 2.5G) mit acht Gigabit-Ethernet-RJ45-Ports, was einen flexiblen Einsatz in gemischten Glasfaser- und Kupfer-Netzwerkarchitekturen ermöglicht. Der SFP-Port unterstützt sowohl Single-Mode- als auch Multi-Mode-Glasfaser und ermöglicht Übertragungsdistanzen von Kurzstreckenverbindungen bis zu Ultra-Langstreckenverbindungen von bis zu 120 km, wodurch er sich für geografisch verteilte Industriestandorte eignet.
Der IM-FS180GW wurde für raue Bedingungen entwickelt und arbeitet zuverlässig in einem weiten industriellen Temperaturbereich von -40 °C bis +75 °C. Er verfügt über ein robustes Metallgehäuse mit IP40-Schutz. Eine erhöhte Überspannungsfestigkeit von bis zu 6 kV an den Ethernet-Schnittstellen, kombiniert mit vollständiger EMV-Industriekompatibilität, gewährleistet eine stabile Leistung in elektrisch störungsanfälligen Umgebungen wie Umspannwerken, Fabriken und Außengehäusen.
Mit einer Hochdurchsatz-Switching-Architektur, fortschrittlichen Ring-Schutzmechanismen und Spanning-Tree-Unterstützung ermöglicht der Switch eine schnelle Fehlerbehebung und einen unterbrechungsfreien Datenfluss. Redundante Stromeingänge, geringer Energieverbrauch und umfassende Sicherheitskontrollen positionieren den IM-FS180GW zusätzlich als zuverlässige Netzwerkplattform für kritische industrielle Infrastrukturen. Das Produkt wird durch eine 3-Jahres-Garantie und lebenslangen technischen Support unterstützt, was den langfristigen Einsatz und die betriebliche Sicherheit unterstützt.
Spezifikation
|
Produktname
|
Managed Industrial Fiber Switch 10/100/1000 Mbit/s (1F+8TP)
|
|
Modell-Nr.
|
IM-FS180GW
|
|
Anschluss
|
1*100/1000/2500 Mbit/s SFP-Ports
SM: 1310 nm/1550 nm, 20 km; 1490 nm/1550 nm, 40~120 km
MM: 1310 nm, 2 km; 850 nm, 500 Meter
8*10/100/1000M UTP RJ45 (Unterstützung von MDI/MDIX-Automatik)
|
|
Protokoll
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Switching-Funktionen
|
Übertragungsmodus: Speichern und Weiterleiten
Weiterleitungsverzögerung:<10 µs
Systembandbreite: 21 Gbit/s (ohne Datenstau)
DRAM-Größe: 128M
Flash-Größe: 16M
Paketpuffergröße: 4 Mb
VLAN-ID: 4096
MAC-Adresstabellengröße: 8K
Jumbo Frame: 9,6 KB
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100 m)
100/1000BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair (≤100 m)
|
|
LEDs
|
Stromversorgung, Netzwerk, Glasfaser
PWR: Stromversorgung
Orange: Link/ACT
Grün: 1000M Netzwerkgeschwindigkeit (aus, wenn es 100 Mbit/s sind)
Glasfaser: FX1
|
|
Stromversorgung
|

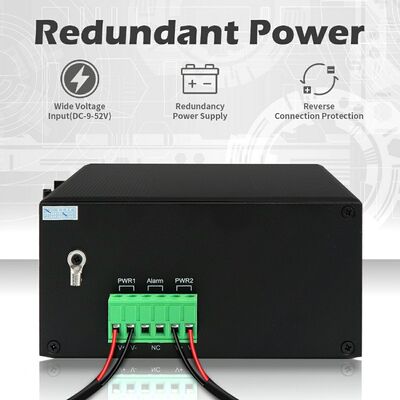

Redundanter DC12V~DC52V-Eingang, typischerweise DC12V/DC24V/DC48V
Verpolungsschutz: Unterstützung
|
|
Stromverbrauch
|
Volle Auslastung ≤5W
|
|
Umgebung
|
Betriebstemperatur: -40 °C～75 °C
Lagertemperatur: -40 °C～85 °C
Betriebsfeuchtigkeit: 10%～90%, nicht kondensierend
Lagerfeuchtigkeit: 10%～95%, nicht kondensierend
|
|
Industriestandards
|
ESD: IEC61000-4-2, ±15 kV Luft, ±6 kV Kontakt
EFT: IEC61000-4-4, Allgemein ±6 kV
Überspannung: IEC61000-4-5, Differential ±2 kV, Common ±6 kV
|
|
Zertifizierung
|
CE-EMV: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische Informationen
|
Gehäuse: Wellblechgehäuse, Schutzart IP40
Abmessungen: 158*115*60 mm

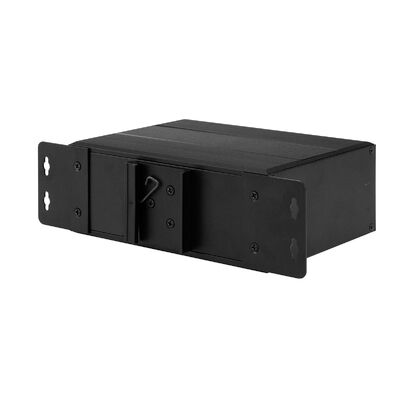

Montagemethode: DIN-Schiene/Wandmontage
Gewicht: 0,75 kg/0,9 kg (Netto/Brutto)
|
|
Garantie
|
3 Jahre, lebenslanger technischer Support
|
Hauptmerkmale
1. Flexibles industrielles Portdesign
Bietet eine hybride Netzwerkschnittstelle, bestehend aus einem 2,5 Gbit/s SFP-Glasfaser-Port und acht Auto-Negotiation Gigabit RJ45-Ports. Die MDI/MDIX-Unterstützung eliminiert die Notwendigkeit von Crossover-Kabeln und vereinfacht die Installation in gemischten industriellen Netzwerkumgebungen.
2. Hochverfügbarkeits-Netzwerkschutz
Unterstützt ITU-T G.8032 Ethernet Protection Ring und IEEE 802.1 STP / RSTP / MSTP Protokolle, wodurch eine schnelle Netzwerkkonvergenz und Schleifenvermeidung für industrielle Netzwerke ermöglicht wird, die eine kontinuierliche Verfügbarkeit erfordern.
3. Hochleistungs-Switching-Architektur
Implementiert Store-and-Forward-Switching mit extrem niedriger Latenz (unter 10 μs). Verfügt über eine nicht blockierende Switching-Kapazität von bis zu 36 Gbit/s, eine 8K MAC-Adresstabelle, Unterstützung für 4096 VLANs, einen 4 Mb Paketpuffer und Jumbo Frames bis zu 9,6 KB, wodurch eine effiziente Verarbeitung großer Datenströme gewährleistet wird.
4. Industrielle Hardware-Ressourcen
Ausgestattet mit 128 MB DRAM und 16 MB Flash-Speicher, bietet es ausreichende Systemressourcen für einen stabilen Betrieb, erweiterte Verwaltungsfunktionen und eine anhaltende Leistung unter hoher Datenverkehrsbelastung.
5. Intelligente Datenverkehrsverarbeitung
Unterstützt IEEE 802.3x Flusskontrolle im Vollduplex-Modus und Back-Pressure-Mechanismen im Halbduplex-Modus, wodurch Paketverluste reduziert und die Übertragungsstabilität bei Spitzenlasten im Netzwerk aufrechterhalten werden.
6. Robustes Design für raue Umgebungen
Untergebracht in einem Wellblechgehäuse mit IP40-Schutz bietet der Switch eine hohe Beständigkeit gegen Überspannungen, ESD und elektrische schnelle Transienten. Er entspricht den IEC 61000-4-Standards und arbeitet zuverlässig bei extremen Temperaturen und hoher Luftfeuchtigkeit, wodurch er sich für den Einsatz im Freien und in der Industrie eignet.
7. Umfassende Verwaltung und Diagnose
Unterstützt mehrere Verwaltungsschnittstellen, einschließlich Web-GUI, Cisco-ähnlicher CLI, SNMP v1/v2c/v3 und Telnet. Erweiterte Diagnosetools wie die Kabelfehlererkennung vereinfachen die Fehlersuche, während IEEE 802.3az EEE den Stromverbrauch optimiert.
8. Erweiterte Netzwerkfunktionen
Umfasst die Unterstützung von VLAN-Tagging (802.1Q), statischer und dynamischer Link-Aggregation (LACP), QoS-Datenverkehrspriorisierung und Broadcast-Storm-Kontrolle, wodurch eine präzise Datenverkehrssegmentierung und Dienstdifferenzierung ermöglicht wird.
9. Sicherheit auf Unternehmensebene
Implementiert mehrschichtige Sicherheitsmechanismen, einschließlich 802.1X-Authentifizierung, RADIUS, ACL, TACACS+ und sichere Verwaltungsprotokolle wie HTTPS, SSL und SSH v2. Firmware-Upgrade-Redundanz über TFTP/HTTP, DHCP-Funktionen, RMON, MIB II und IPv6-Unterstützung gewährleisten langfristige Skalierbarkeit und Sicherheit.
10. Kompakte Installation und Energieeffizienz
Unterstützt DIN-Schienen- und Wandmontage für eine einfache Installation in Schaltschränken und Feldgehäusen. Der kompakte Formfaktor (158 × 115 × 60 mm) und der geringe Stromverbrauch (≤5 W bei Volllast) machen ihn ideal für platz- und energiebeschränkte Industrieumgebungen. Redundante DC 12V–52V-Stromeingänge mit Verpolungsschutz erhöhen die Systemzuverlässigkeit.
11. Einhaltung von Standards und Zertifizierungen
Erfüllt internationale Industrie- und Sicherheitsstandards, einschließlich CE-EMV, CE-LVD und FCC Klasse B, wodurch ein zuverlässiger Betrieb und die Einhaltung der Vorschriften bei weltweiten Einsätzen gewährleistet werden.
Anwendung
1. Automatisierte Produktions- und Prozesskontrollumgebungen
Wirkt als zuverlässige Kommunikationsschicht in Fabriken und prozessgesteuerten Einrichtungen und verbindet Steuerungen, Sensorausstattung und Feldgeräte. Entwickelt, um den Echtzeit-Datenaustausch zu unterstützen, der für die Betriebskontrolle und die Geräteüberwachung unter anspruchsvollen industriellen Bedingungen erforderlich ist.
2. Straßen-, Schienen- und Verkehrskommunikationsknoten
Installiert in Verkehrsinfrastrukturen wie Straßenrandgehäusen und Schienenkommunikationspunkten. Ringbasierte Netzwerkmechanismen ermöglichen eine schnelle Wiederherstellung von Verbindungsfehlern und erhalten den kontinuierlichen Datenfluss für Verkehrsmanagement- und Eisenbahnsignalsysteme aufrecht.
3. Strom-, Energie- und Versorgungsinfrastruktur
Eingesetzt in Umspannwerken, Versorgungsnetzen und Anlagen für erneuerbare Energien. Gebaut, um elektrische Störungen und weite Temperaturbereiche zu tolerieren, wodurch eine zuverlässige Datenübertragung für Netztransparenz, Überwachung und Steuerungsanwendungen gewährleistet wird.
4. Schwerindustrie und Rohstoffgewinnungsstandorte
Funktioniert zuverlässig an anspruchsvollen Industriestandorten, einschließlich Bergbaugebieten, petrochemischen Anlagen und metallurgischen Einrichtungen. Industrieller Schutz vor Überspannungen, Staub und Umweltbelastungen unterstützt stabile Netzwerke für Steuerungssysteme und Überwachungsausrüstung.
5. Wassermanagement- und Umweltsysteme
Unterstützt Kommunikationsnetzwerke in Wasseraufbereitungsanlagen und Umweltüberwachungsprojekten und ermöglicht die unterbrechungsfreie Datenübermittlung für automatisierte Prozesse, Systemüberwachung und behördliche Datenerfassung.
6. Fernkommunikationsnetzwerke mit Glasfaser
Funktioniert als Glasfaserzugangs- oder -verbindungsgerät innerhalb privater Unternehmensnetzwerke und Kommunikationsarchitekturen an entfernten Standorten. Die integrierte 2,5 Gbit/s SFP-Glasfaserschnittstelle unterstützt Hochgeschwindigkeitsübertragungen über Entfernungen von bis zu 120 km.
7. Campus-weite Industrie- und Unternehmensnetzwerke
Bietet eine flexible Netzwerkbasis für Industrieparks, Logistikzentren und Unternehmens-Campusse und unterstützt ein segmentiertes Netzwerkdesign, Datenverkehrspriorisierung und eine große Anzahl verbundener industrieller Geräte.
8. Ferne und unbeaufsichtigte Industrieinstallationen
Ermöglicht stabile Konnektivität für geografisch verteilte Geräte in Bergbauregionen, Ölfeldern und ländlichen Versorgungsstandorten. Kombiniert Langstrecken-Glasfaserübertragung mit robuster Umweltverträglichkeit, um einen kontinuierlichen, unbeaufsichtigten Betrieb zu unterstützen.
WEB-UI
Unterstützt die Kabeldiagnose und kann den Fehlerpunkt lokalisieren
Unterstützt IEEE802.3az EEE (Energy Efficient Ethernet) Management, optimiert den Stromverbrauch
Unterstützt STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
Unterstützt QoS, Transportklassifizierungs-QoS, CoS, Bandbreitenkontrolle (Eingangs-/Ausgangsrichtung), Storm-Unterdrückung, differenzierte Dienste
Unterstützt IEEE802.1q VLAN, VLAN-Port, Mac-basiertes VLAN, IP-Subnetz-VLAN, Protokoll-VLAN, VLAN-Konvertierung, MVR
Unterstützt dynamische IEEE802.3ad LACP-Link-Aggregation, statische Link-Aggregation
Unterstützt IGMP/MLD Snooping V1/V2/V3, IGMP-Filterung/-Modulation, IGMP-Suche
Unterstützt IGMP-Agent-Bericht, MLD-Snooping
Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Unterstützt Cisco®-ähnliche CLI, Web-Management, SNMP v1/v2c/v3, Telnet
Unterstützt Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert Upgrade-Fehler
Unterstützt DHCP-Client/Relay/Snooping/Snooping-Option 82/Relay-Option 82
Unterstützt RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
Unterstützt IPV6 Telnet-Server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Zubehör
|
Industrielles Glasfaser-Transceiver-Modul
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310 nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Industrielles DIN-Netzteil
|
|
IM-DAC220/DC12V1.67A
|
AC220V auf DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V auf DC24V1A, -30℃～70℃
|
Packliste
1 Stück Switch
1 Stück Benutzerhandbuch
Bemerkung
Zubehör (DIN-Schienenhalterung, Netzteil, Netzwerkkabel usw.) sind NICHT im Lieferumfang enthalten
Bitte bereiten Sie es selbst vor oder kaufen Sie ein komplettes Set bei uns
Versandkartoninformationen
Produktgröße: 158*115*60 mm
Innenkartongröße: 253*208*80 mm
Produktgewicht: 0,75 kg
Verpackungsgewicht: 0,9 kg
Hauptkartongröße: 555*400*410 mm
Verpackungsmenge: 20 Stück
Verpackungsgewicht: 20 kg
