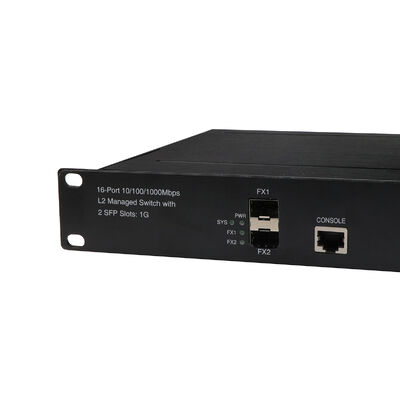

2.5G L2+ verwalteter 16-Port-Industrial-Fiber-Schalter
Technische Daten
|
Produktbezeichnung
|
10/100/1000Mbps Industriefaserschalter (2F+16TP)
|
|
Modell Nr.
|
Die in Absatz 1 genannte Regelung gilt nicht.
|
|
Hafen
|
2 x 1000Mpbs SFP-Anschlüsse
16x10/100/1000M UTP RJ45
|
|
Standards
|
Ich habe eine IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
VLAND-ID
|
4096
|
|
Jumbo-Raum
|
9.6KB
|
|
MAC-Adressen-Tabellengröße
|
8K
|
|
Wechselfunktionen
|
Übertragungsmodus: Speicherung und Weiterleitung
Bandbreite des Systems: 36 Gbps (ohne Staus)
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
SFP-Anschluss, Übertragungsdistanz: 20 km, 40 km, 60 km, 80 km, 100 km
|
|
Leuchten
|
Strom, Netzwerk, Faser
|
|
Stromversorgung
|
Eintrittsspannung: AC220V
Nichtpolarer Leistungsausgang: Unterstützung
|
|
Umwelt
|
Betriebstemperatur: -40°C bis 85°C
Arbeitsfeuchtigkeit: 5%~95%, nicht kondensierend
|
|
Industriestandards
|
EMI: FCC Teil 15 Teil B Klasse A, EN 55022 Klasse A, EN61000-6-4- Emission für die industrielle Umwelt
EMS: EN 61000-6-2-Immunität für die industrielle Umgebung, EN 61000-4-2 (ESD) Stufe 3, EN 61000-4-3 (RS) Stufe 3, EN 61000-4-4 (EFT) Stufe 3, EN 61000-4-5 (Oberspannung) Stufe 3, EN 61000-4-6 (CS) Stufe 3,Einheitliche Prüfverfahren
Verkehrssteuerung: NEMA-TS2, Vibration: IEC 60068-2-6
Freifall: IEC 60068-2-32, Schock: IEC 60068-2-27
Eisenbahnverkehr: EN 50121-4
|
|
Mechanische Informationen
|
Sicherheitsklasse: IP30
Abmessungen: 483 x 275 x 44,5 mm
|
|
Gewährleistung
|
Ersatz innerhalb eines Jahres; Reparatur innerhalb von drei Jahren
|
Produktpositionierung
Der IM-FS021600GW ist als Ethernet-Aggregation-Switch der industriellen Klasse für Umgebungen konzipiert, in denen eine große Anzahl von Geräten, lange Kabelstrecken und raue Betriebsbedingungen koexistieren.Es ist so konzipiert, dass es in Netzen auf Infrastrukturebene, die eine vorhersehbare Leistung erfordern, kontinuierlich arbeitet., strenge Isolation und langfristige Stabilität anstelle von Verbraucher-Throughput-Bruch.
1. Netzwerkarchitektur und Kapazität
Das Gerät verfügt über ein Dual-Fiber-Uplink-Design in Kombination mit einem Kupferzugriff mit hoher Dichte,so dass sie als lokaler Aggregationsknoten oder als industrieller Zugangsschalter in verteilten Steuerungsnetzen fungieren kannZwei optische Schnittstellen unterstützen die Fernübertragung über Single-Mode- und Multi-Mode-Faser und ermöglichen die Vernetzung zwischen Kontrollräumen, Umspannwerken, Werkstätten oder entfernten Standorten.Sechzehn Gigabit-Ethernet-Ports bieten eine dichte Feldgeräteverbindung ohne die Notwendigkeit externer Erweiterungsgeräte.
Ein nicht blockierendes Schaltgewebe mit hoher Weiterleitungskapazität sorgt dafür, dass gleichzeitige Verkehrsströme ohne Staus verarbeitet werden können.Große Adress- und VLAN-Tabellen ermöglichen eine Skalierung des Netzwerks, wenn die Systeme wachsen, die segmentierte Architekturen in mehreren Abteilungen, Funktionen oder Sicherheitszonen unterstützt.
2. Redundanz, Stabilität und Verkehrskontrolle
Der Schalter ist für den ständigen industriellen Betrieb ausgelegt und integriert mehrere Mechanismen zur Aufrechterhaltung der Netzwerkkontinuität.Ringbasierter Schutz und Spanning-Tree-Protokolle ermöglichen eine schnelle Topologie-Konvergenz und automatische Wiederherstellung von Verbindungs- oder Knotenfehlern, die einmalige Ausfälle in kritischen Netzen verhindern.
Die Datenverarbeitung wird durch Speicher- und Weiterverarbeitung und Unterstützung von Jumbo-Frames optimiert, wodurch eine effiziente Übertragung großer industrieller Datenpakete gewährleistet wird.Qualitätssicherungsmechanismen ermöglichen die Priorisierung von Latenzempfindlichem Datenverkehr wie Steuersignalen oder Überwachungsströmen., während Bandbreitenkontrolle und Sturmunterdrückung verhindern, dass abnormaler Verkehr die allgemeine Systemstabilität beeinträchtigt.
3. Segmentierung und Multicast-Optimierung
Die Plattform unterstützt eine breite Palette von VLAN-Bereitstellungsmodellen und ermöglicht eine logische Aufteilung der Netzwerke nach Ports, MAC-Adressen, IP-Subnetzen oder Anwendungsprotokollen.VLAN-Übersetzung ermöglicht die Vernetzung verschiedener Netzwerk-Domänen ohne Rekonfiguration.
Für multicast-intensive Umgebungen umfasst der Switch erweiterte Multicast-Steuerungsfunktionen. IGMP- und MLD-Snooping- und Filtermechanismen sorgen dafür, dass der Multicast-Verkehr nur dort bereitgestellt wird, wo er erforderlich ist,Verringerung des unnötigen Bandbreitenverbrauchs bei Anwendungen wie Videoüberwachung und Echtzeitüberwachung.
4. Sicherheit und Zugangskontrolle
Die Sicherheit wird über mehrere Ebenen durchgesetzt, beginnend auf der Portebene und bis hin zur Authentifizierung, Autorisierung und dem verschlüsselten Managementzugang.Der Switch unterstützt standardisierte Authentifizierungsrahmen und Zugriffskontrollrichtlinien, um nicht autorisierte Geräte und Benutzer zu beschränken.
Zusätzliche Schutzmechanismen helfen, häufige Netzwerkbedrohungen wie Spoofing und unbefugte Adressnutzung zu mildern.Sichere Managementprotokolle stellen sicher, dass Konfigurationsdaten und Steuerverkehr während des Fernzugriffs und der Wartung geschützt bleiben.
5. Management und Wartung
Das Gerät kann mithilfe mehrerer Schnittstellen verwaltet werden, die verschiedenen Betriebsvorlieben entsprechen, einschließlich Befehlszeilenzugang, webbasierter Konfiguration und zentralisierter Netzwerkverwaltungsplattformen.Fernwartung der Software wird durch sichere Upgrade-Mechanismen unterstützt, die die Unterbrechung des Dienstes aufgrund fehlgeschlagener Updates verhindern sollen.
Ein integriertes Diagnosetool hilft bei der Fehlerlokalisierung und verkürzt die Fehlerbehebungszeit in großen Anlagen.und Überwachungsstandards ermöglicht eine nahtlose Integration in bestehende operative Arbeitsabläufe.
6. Umwelt- und Mechanikgestaltung
Der Schalter ist für den Einsatz in physikalisch anspruchsvollen Umgebungen ausgelegt.ermöglicht einen zuverlässigen Betrieb an Wärmebelastungen, Kälte und Luftverunreinigungen.
Die Einhaltung einer breiten Palette von Industriestandards, elektromagnetischen Standards und Standards für den Transport sorgt dafür, dass das Gerät in spezialisierten Umgebungen wie Eisenbahnsystemen, Außenschränken,und EnergieanlagenDie Beständigkeit gegenüber Vibrationen, Schocks und elektrischen Störungen erhöht die Betriebstauglichkeit weiter.
7. Strom und Anlagen
Der Schalter ist für den Einsatz auf Infrastrukturebene konzipiert und unterstützt Wechselstrom mit einer Nichtpolarverbindungstoleranz, wodurch die Installation in industriellen elektrischen Systemen vereinfacht wird.Der Chassisformfaktor eignet sich für Rackinstallationen in Kontrollräumen, Umspannwerke und Schränke für industrielle Geräte.
Einsatzfälle
1. Fabriksteuerung und Automation
Dient als Zugangs- und Aggregationsschicht für Automatisierungsnetzwerke, verbindet Steuerungen, Sensoren, HMI und Überwachungssysteme und isoliert den Datenverkehr über VLAN- und QoS-Mechanismen.
2. Eisenbahn- und Verkehrssysteme
Anwendbar in Gleis-, Bahnhofs- und Straßennetzwerken, in denen die Einhaltung der Eisenbahnnormen und die schnelle Fehlerwiederherstellung für die Aufrechterhaltung von Signal- und Informationsdiensten unerlässlich sind.
3Strom- und Versorgungsnetze
Wird in Umspannwerken, erneuerbaren Energieanlagen und Netzüberwachungssystemen eingesetzt, unterstützt redundante Netzwerkdesigns und eine große Umweltverträglichkeit für den Außen- und Untergrundgebrauch.
4. Schwerindustrie und Ressourcenbereiche
In Bergbau, Metallurgie und petrochemischen Anlagen eingesetzt, wo Staub, Vibrationen und elektrisches Rauschen üblich sind, während Ferndiagnostik den Wartungsaufwand reduziert.
5Industrie-Campus und Backbone-Verbindung
Funktioniert als faserverbundener Aggregationsschalter, der Rechenzentren, Industrieparks und Steuerungsanlagen verbindet und einen hohen Datenaustausch und eine skalierbare Erweiterung unterstützt.
6. Sicherheit und Fernüberwachung
Unterstützt großflächige Kamera- und Überwachungssysteme durch effizientes Multicast-Handling und Priorisierung des Datenverkehrs, wobei die Trennung zwischen Überwachungs- und Betriebsnetzen gewahrt bleibt.
7. Öffentliche Verkehrsinfrastruktur
Integriert in Schienen- und Transitkommunikationssysteme, um eine robuste Konnektivität für Bord-, Wegseite- und Bahnhofsgeräte zu gewährleisten.
Funktionen der Software
- Unterstützung der Kabeldiagnostik und kann den Fehlerpunkt lokalisieren
- Unterstützung von IEEE802.3az EEE ((Energieeffizientes Ethernet) Management, Optimierung des Stromverbrauchs
- Unterstützung von STP, RSTP, MSTP, ITU-T G.8032 Ethernet-Schutzring ((EPR)
- Unterstützung von QoS, Transportklassifizierung QoS, CoS, Bandbreitenkontrolle ((Eingangs-/Ausgangsrichtung), Sturmbekämpfung, differenzierte Dienste
- Unterstützung für IEEE802.1q VLAN, VLAN-Port, Mac-basierte VLAN, IP-Subnetz VLAN, Protokoll VLAN, VLAN-Konverter, MVR
- Unterstützung dynamischer IEEE802.3ad LACP-Verbindungsaggregation, statischer Verbindungsaggregation
- Unterstützung von IGMP/MLD-Snooping V1/V2/V3, IGMP-Filterung/Modulierung, IGMP-Suche
- Support-Bericht des IGMP-Agenten, MLD schnüffelt.
- Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Unterstützung von Cisco® wie CLI, Webmanagement, SNMP v1/v2c/v3, Telnet
- Unterstützung von Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert das Scheitern des Upgrades
- Unterstützung von DHCP-Client/Relay/Snooping/Snooping-Option 82/Relay-Option 82
- Unterstützung von RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Unterstützung von IPV6 Telnet-Server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Häufig gestellte Fragen
1Auf welchem Chip basiert es?
Olycom: Vitesse
2Kann ich es anpassen?
- Ja.
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagekit, Stromterminalblock usw.)
3Kann ich es mit 10/100M Geräten verbinden?
- Ja.
Für LAN-Ports sind sie 10/100/1000M automatisch erfasst
Für Glasfaser-Ports bitte 100 Mbps Geschwindigkeit über Web-GUI oder CLI konfigurieren
4Kann ich die PoE-Funktion für einige Ports abschalten, wenn nötig?
A: Ja.
Alle PoE-Managed-Switches dieser Serie unterstützen PoE-Management
Bitte stellen Sie einfach den PoE-Status über Web-GUI oder CLI ein
5Machst du SKD/CKD?
A: Ja.
Als Fabrik haben wir uns schon oft damit auseinandergesetzt.
