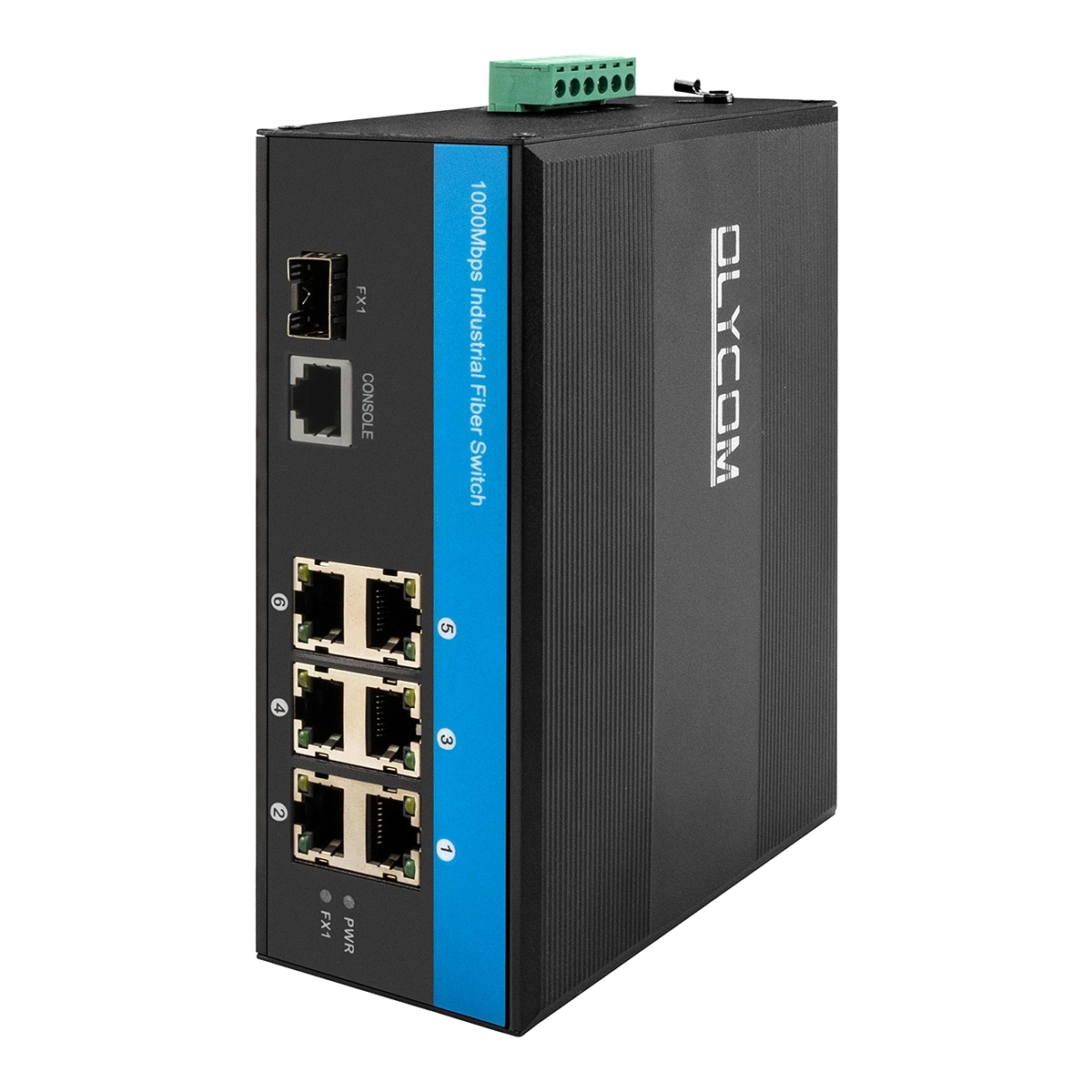

Olycom L2/L2+ Managed PoE Network Switch
Produktübersicht
Der Olycom IM-FP166GW ist eine industrielle Ethernet-Switching-Plattform, die für Umgebungen entwickelt wurde, in denen Netzwerkkontinuität und Umweltverträglichkeit gleichermaßen kritisch sind.Aufbauend auf einer ringgesteuerten L2+-Architektur, bietet eine stabile Kommunikationsleistung für industrielle Systeme, die unter harten physikalischen und elektrischen Bedingungen arbeiten.
Durch die Kombination von Faser- und Kupfer-Schnittstellen in einem kompakten industriellen Formfaktor unterstützt der Switch sowohl die Fernübertragung als auch den Zugriff auf lokale Geräte.Eine mehrgeschwindige SFP-Faserschnittstelle ermöglicht Hochgeschwindigkeitsoptische Verbindungen über große Entfernungen, während mehrere Gigabit-Ethernet-Ports eine direkte Konnektivität für industrielle Endgeräte, Controller und Edge-Geräte bieten.
Um eine langfristige Zuverlässigkeit zu gewährleisten, ist das Gerät für den Betrieb bei extremen Temperaturen und einen verbesserten elektrischen Schutz ausgelegt.und eine verstärkte Überspannungssicherheit ermöglichen es, in Fabriken kontinuierlich zu arbeiten, Außenschränke und Infrastrukturanlagen, wo herkömmliche Netzausrüstung dies nicht kann.
Die hohen Schaltleistungsergebnisse sowie die schnellen Ringschutzmechanismen ermöglichen es dem IM-FP166GW, den Datenfluss ununterbrochen zu erhalten und sich schnell von Verbindungsfehlern zu erholen.Garantie von 3 Jahren und lebenslanger technischer Unterstützung, eignet sich gut für unternehmenskritische industrielle Netze und groß angelegte Einsätze.
Technische Daten
|
Produktbezeichnung
|
10/100/1000Mbps verwalteter industrieller PoE-Faser-Schalter ((1F+6TP)
|
|
Modell Nr.
|
IM-FP166GW
|
|
Hafen
|
1*100/1000/2500Mpbs SFP-Anschlüsse
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
6*10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
|
Protokoll
|
Ich habe eine IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
Einheitliche Datenbank für die Bereitstellung von Daten zur Datenübertragung1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Wechselfunktionen
|
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 17 Gbps (ohne Verkehrsstaus)
DRAM-Größe: 128 M
Lichtstrahlgröße: 16M
Paketpuffergröße: 4 MB
VLAND-ID: 4096
MAC-Adresstabelle Größe: 8K
Jumbo Frame: 9,6KB
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
|
Leuchten
|
Strom, Netzwerk, Faser
PWR: Leistung
Orange: Link/ACT
Grün: 1000M Netzwerkgeschwindigkeit ((ausgeschaltet, wenn es 100Mb/s ist)
Faser: FX1
|
|
Stromversorgung
|
Eintrittsspannung: 48V (max. 52V)
Ausgangsspannung PoE: 48V
Einzelne PoE-Ausgangsleistung: 30 W ((Port 1~6)
Höchstbudget: 180 W
Rückverbindung: Unterstützung
|
|
PoE-Verkabelung
|
PoE ab/zu: 1/2 ((V+), 3/6 ((V-)
|
|
Umwelt
|
Betriebstemperatur: -40°C 75°C
Aufbewahrungstemperatur: -40°C/85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
|
Industriestandards
|
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
|
Zertifizierung
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische Informationen
|
Schale: Wellmetallhülle, IP40-Grad
Abmessungen: 158*115*60mm
Montagemethode: Anbau auf der Schiene/an der Wand
Gewicht: 0,75Kg/0,9Kg ((Netto/Brutto)
|
|
Gewährleistung
|
3 Jahre, lebenslanger technischer Support
|
Wesentliche Merkmale
1. Funktionale Fähigkeiten
Hybride Glasfasernetzwerke
Der Switch integriert eine programmierbare SFP-Schnittstelle (100M / 1G / 2.5G) mit sechs automatisch verhandelbaren Gigabit-Ethernet-Ports,die eine nahtlose Verbindung zwischen optischen Rückgratanlagen und Kupferindustrieanlagen ohne spezielle Verkabelungsanforderungen ermöglicht.
2. Netzwerkresilienz und Schleifenschutz
Das Gerät ist für Ring- und Redundant-Topologien konzipiert und unterstützt ITU-T G.8032 Ethernet Protection Ring neben STP / RSTP / MSTP-Protokollen.Diese Mechanismen sorgen für eine schnelle Topologiewiederherstellung und verhindern Netzschleifen in komplexen Industrieanlagen.
3. Hochleistungs-Schaltleistung
Eine optimierte Switching-Architektur ermöglicht eine nicht blockierende Datenweiterleitung mit einer Latenzzeit von Mikrosekunden.und ausreichende Pufferung sorgt für eine stabile Leistung bei starken und starken Verkehrsbelastungen.
4Die Stiftung für industrielle Hardware
Ausgestattet mit ausreichend Systemspeicher und Flash-Speicher, gewährleistet die Plattform einen gleichbleibenden Betrieb und unterstützt gleichzeitig erweiterte Management- und Sicherheitsfunktionen.auch in ständig geladenen Netzwerkumgebungen.
5. Umweltschutz und elektrische Härtung
Das Metallgehäuse bietet einen IP40-Schutz, während eingebaute Abwehrmaßnahmen gegen Überspannungen, ESD und elektrische schnelle transiente die Anlage vor gängigen industriellen elektrischen Gefahren schützen.Durch die hohe Betriebstemperatur und die hohe Luftfeuchtigkeit eignet sich der Schalter für den Einsatz im Außenbereich und in Industrie-Schränken.
6. Mehrmodennetzwerkmanagement
Konfiguration und Überwachung können über mehrere Schnittstellen durchgeführt werden, einschließlich webbasierter Verwaltung, CLI, SNMP und Telnet.Diagnosewerkzeuge wie die Fehlererkennung von Kabeln und Energieeinsparfunktionen erleichtern die Wartung und senken die Betriebskosten.
7. fortschrittliche Verkehrssteuerung und -segmentierung
Unterstützung für VLAN-Tagging, Linkaggregation, QoS-Prioritisierung und Broadcast-Unterdrückung ermöglicht eine präzise Steuerung des Verkehrsverhaltens,Ermöglichen der Isolierung und Priorisierung kritischer Dienste innerhalb gemeinsamer industrieller Netze.
8. Sicherheitsorientiertes Design
Der Switch beinhaltet Schichten von Zugriffssteuerungs- und Verschlüsselungsmechanismen, darunter 802.1X, RADIUS, ACL, TACACS + und sichere Managementprotokolle.Firmware-Redundanz und breite Protokollunterstützung sorgen für langfristige Sicherheit und Upgrade-Flexibilität.
9. Flexibilität der Installation und Einhaltung der Normen
Das kompaktes Gehäuse, das für die DIN-Schiene oder Wandmontage ausgelegt ist, passt leicht in räumliche Kontrollschränke.Gewährleistung eines zuverlässigen Betriebs in weltweiten Industrieanlagen.
Unterstützung der Fernkommunikation
Die optische Schnittstelle unterstützt Übertragungsdistanzen von bis zu 120 km über Single-Mode-Faser, während Ethernet-Ports Standardkabel aus Kupfer für lokale Verbindungen bis zu 100 m unterstützen,Ermöglichen eines skalierbaren Netzwerkentwurfs auf großen Industrieanlagen.
Typische Einsatzszenarien
1.Automatisierte Fertigung und Prozesssteuerung
Funktioniert als Kommunikationsbackbone für SPS, Sensoren und Steuerungssysteme und unterstützt den Echtzeitaustausch von Daten, der für die Produktionssteuerung und die Überwachung von Geräten erforderlich ist.
2. Verkehrs- und Verkehrssysteme
Verwendet in Straßenschränken, Schienennetzen und Verkehrsmanagementsystemen, bei denen die Ringenredundanz den kontinuierlichen Betrieb von Signal- und Steuerungsnetzen gewährleistet.
3Optische private und industrielle Breitbandnetze
Dient als Glasfaser-Zugangs- oder Aggregationsknoten für private Unternehmens- und Industrienetzwerke und ermöglicht eine Hochbandbreitenkommunikation zwischen verteilten Standorten.
4Fernbetriebe
Unterstützt die Netzwerkverbindung für geografisch verteilte Anlagen wie Wasseraufbereitungsanlagen, Bergbaustellen und Energieanlagen und ermöglicht eine zentrale Überwachung und Wartung.
5. Außenüberwachungs- und Sicherheitsnetze
Bietet einen stabilen Netzwerkzugang für IP-Kameras, drahtlose Zugangspunkte und Überwachungsausrüstung, die in Außen- oder Sicherheitsumgebungen eingesetzt werden.
6Industrieanlagen und Logistikparks
Er bildet die Zugriffsschicht von großflächigen industriellen und unternehmerischen Netzwerken und unterstützt segmentierte Architekturen, Dienstprioritäten und eine hohe Gerätedichte.
Zubehör
|
Industrieoptisches Modul
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
100BASE-FX ((850nm)
|
|
Ausrüstung für die Verarbeitung von Daten
|
100BASE-FX
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
100BASE-LX
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
100BASE-EX
|
|
Ausrüstung für die Verarbeitung von Schadstoffen
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
Ausrüstung für die Verarbeitung von Schadstoffen
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Ausrüstung für die Verarbeitung von Daten
|
1000BASE-SX
|
|
Ausrüstung für die Verarbeitung von Daten
|
1000BASE-SX ((1310nm)
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
1000BASE-LX
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
Einheitliche Datenbank
|
|
Ausrüstung für die Verarbeitung von Schadstoffen
|
Einheitliche Datenbank für die Bereitstellung von Daten
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Industrielle DIN-Stromversorgung
|
|
Im-DAC220/DC48V2.5A
|
AC220V bis DC48V2.5A, -40°C ∼70°C
|
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die Fahrzeuge, die in Anhang I der Verordnung (EU) Nr. 167/2013 aufgeführt sind.
|
AC220V bis DC48V5A, -40°C ∼70°C
|
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die Fahrzeuge, die in Anhang I der Verordnung (EU) Nr. 167/2013 aufgeführt sind.
|
AC220V bis DC48V10A, -40°C ∼70°C
|
