Olycom 8 Port 2.5G Glasfaser L2 verwalteter LAN-Switch
Wesentliche Merkmale
1. Vielseitige Portkonfiguration: 4 x 2,5 Gbps SFP-Faser-Anschlüsse (SM/MM kompatibel, Übertragung 500m/120Km) + 4 x 10/100/1000M UTP-RJ45-Anschlüsse (automatische MDI/MDIX),die nahtlose Integration von Glasfaser- und Kupfernetzen für Industriegeräte ermöglicht.
2. Erweiterte Ring- und Spannbausteuerung: Kompatibel mit ITU-T G.8032 Ethernet-Schutzring (EPR) und IEEE 802.1d STP/802.1w RSTP/802.1s MSTP-Protokollen,Sicherstellung einer schnellen Netzwiederherstellung (ideal für Ringnetzkonfigurationen) und Schleifenvermeidung für kritische Anwendungen.
3. Hocheffiziente Datenverarbeitung: Übernimmt einen Speicher-und-Forward-Übertragungsmodus mit <10us Weiterleitungsverzögerung, 28Gbps nicht blockierende Systembandbreite, 20.83Mpps Weiterleitrate, 8K MAC-Adressentabelle,4096 VLAN-IDs, und 4Mb-Packetbuffer unterstützt Jumbo-Frames bis 9,6KB für eine reibungslose Datenübertragung.
4. Robuste Anpassungsfähigkeit an die Umgebung: Wellmetallhülle mit IP40-Staubschutz, 6KV-Schutz gegen Überspannungen (IEC 61000-4-5: Differenzial ±2KV, allgemeine ±6KV) und ESD-Widerstand (±15KV Luft,±6KV Kontakt) und EFT (±6KV). bei Betriebstemperaturen von -40°C75°C und Lagertemperatur von -40°C85°C, mit 10%~95% nicht kondensierender Luftfeuchtigkeit, an harte Außen- und Industrieumgebungen angepasst.
5. Umfassendes Netzwerkmanagement: Unterstützt Web-GUI, Cisco®-ähnliche CLI, SNMP v1/v2c/v3 und Telnet für eine intuitive Konfiguration.3az Energieeffizientes Ethernet (EEE) zur Energieoptimierung, und erweiterte Netzwerkfunktionen einschließlich VLAN (802.1q), dynamische/statische Linkaggregation (LACP), QoS und Sturmunterdrückung.
6. Robuste Sicherheit und Zuverlässigkeit: Ausgestattet mit mehreren Sicherheitsmechanismen, z. B. IEEE 802.1X-Authentifizierung, RADIUS, ACL, TACACS+,und HTTPS/SSL/SSH v2-Verschlüsselung, um den Netzwerkzugang und die Datenübertragung zu schützen. Unterstützt Software-Upgrade über TFTP/HTTP mit Firmware-Redundanz, DHCP-Client/Relay/Snooping, RMON, MIB II und IPv6-Kompatibilität für die Zukunft.
7. Flexible Installation & Compliance: Unterstützt Din-Rail- oder Wandmontage mit einer kompakten Dimension von 15811560 mm (Nettogewicht 0,75 kg) für eine einfache Integration in enge Kontrollschränke.Einheitlich mit der CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) und FCC (47 CFR Teil 15 Unterteil B Klasse B) Zertifizierungen, die strengen Industriestandards entsprechen.
8Fernverbindung: Glasfaser-Ports unterstützen Übertragungsstrecken von bis zu 120 km (Single-Mode).während RJ45-Anschlüsse mit CAT3/CAT4/CAT5 (10BASE-T) und CAT5+ (100/1000BASE-TX) Kabeln für bis zu 100 m arbeiten.
Technische Daten
|
Produktbezeichnung
|
10/100/1000Mbps verwalteter industrieller Glasfaserschalter ((4F+4TP)
|
|
Modell Nr.
|
IM-FS440GW
|
|
Hafen
|
4*100/1000/2500Mpbs SFP-Anschlüsse
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
4*10/100/1000M UTP RJ45 ((Unterstützung der automatischen MDI/MDIX-Erfassung)
|
|
Protokoll
|
Ich habe eine IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
Einheitliche Datenbank für die Bereitstellung von Daten zur Datenübertragung1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Wechselfunktionen
|
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 26 Gbps (ohne Verkehrsstaus)
DRAM-Größe: 128 M
Lichtstrahlgröße: 16M
Paketpuffergröße: 4 MB
VLAND-ID: 4096
MAC-Adresstabelle Größe: 8K
Jumbo Frame: 9,6KB
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
|
Leuchten
|
Strom, Netzwerk, Faser
PWR: Leistung
Orange: Link/ACT
Grün: 1000M Netzwerkgeschwindigkeit ((ausgeschaltet, wenn es 100Mb/s ist)
Faser: FX1/FX2/FX3/FX4
|
|

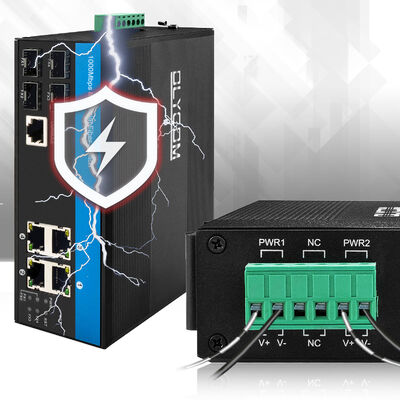

Stromversorgung
|
Redundante DC12V~DC52V-Eingang, typischerweise DC12V/DC24V/DC48V
Rückverbindung: Unterstützung
|
|
Stromverbrauch
|
Volllast≤5W
|
|
Umwelt
|
Betriebstemperatur: -40°C 75°C
Aufbewahrungstemperatur: -40°C/85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
|
Industriestandards
|
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
|
Zertifizierung
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische Informationen
|
Schale: Wellmetallhülle, IP40-Grad
Abmessungen: 158*115*60mm
Montagemethode: Anbau auf der Schiene/an der Wand
Gewicht: 0,75Kg/0,9Kg ((Netto/Brutto)
|
|
Gewährleistung
|
3 Jahre, lebenslanger technischer Support
|
Übersicht
Der Olycom IM-FS440GW ist ein leistungsstarker L2+ Ring Managed Industrial Ethernet Switch, der für eine stabile und zuverlässige Netzwerkverbindung in rauen Industrieumgebungen entwickelt wurde.
Featuring 4 x 100/1000/2500Mbps SFP fiber ports (supporting single-mode/multi-mode fiber with transmission distances from 500m to 120Km) and 4 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (all compatible with MDI/MDIX), bietet es eine flexible Faser-Kupfer-Konnektivität für verschiedene industrielle Geräte.
Der Schalter ist so konstruiert, dass er extremen Bedingungen standhält. Er arbeitet in einem Temperaturbereich von -40°C bis 75°C.und ist mit einem 6KV-Ethernet-Überspannungsschutz ausgestattet, der die Anforderungen der EMV-Industrie erfüllt und den FCC- und CE-Normen entspricht.
Mit einer nicht blockierenden Systembandbreite von 28 Gbps und Unterstützung fortschrittlicher Ringnetzwerkprotokolle gewährleistet sie eine effiziente Datenübertragung und eine schnelle Fehlerwiederherstellung.Dies macht es zu einer idealen Wahl für kritische industrielle Infrastrukturen und Netzwerkanwendungen..
Anwendung
1. Fertigungs- und Kontrollsysteme
Das Gerät ist für den Betrieb im Kern von industriellen Steuerungsnetzen ausgelegt und verbindet Automatisierungsgeräte wie SPS, Sensoren und Steuerungen.die für die Echtzeitkontrolle erforderlichen kontinuierlichen Datenaustausch ermöglichen, Systemdiagnostik und Produktionssichtbarkeit.
20 Straßen-, Schienen- und Verkehrsnetze
Häufig in der Verkehrsinfrastruktur eingesetzt, einschließlich Verkehrskontrollschränke und Eisenbahnkommunikationssysteme.Ringbasierte Vernetzung mit schnellen Wiederherstellungsmechanismen sorgt dafür, dass Datenpfade auch bei Verbindungsfehlern verfügbar bleiben.
3. Glasfaserbetriebene private Netzwerke und Netzbetreibernetze
Integriert in optische Backbones und private Breitbandnetze, wo Glasfaserkonnektivität unerlässlich ist.Hochgeschwindigkeits-SFP-Schnittstellen ermöglichen eine effiziente Übertragung großer Datenmengen über große Entfernungen zwischen verteilten Netzwerkknoten.
4. Verteilte Vermögenswerte und Fernoperationen
Unterstützt Industrieanlagen, die sich in weiten geografischen Gebieten verteilen, wie Wasserversorgungsanlagen, Bergbauanlagen und Strominfrastruktur.Zuverlässige Vernetzung in Kombination mit Remote-Management-Funktionen vereinfacht die Systemüberwachung und reduziert die Wartungsaufwand vor Ort.
5. Außenüberwachungs- und Sicherheitsanlagen
Sie werden in Außenräumen eingesetzt, um IP-Kameras, drahtlose Zugangspunkte und Sicherheitssensoren zu unterstützen.und Temperaturextreme ermöglicht einen kontinuierlichen Betrieb in unbeaufsichtigten Umgebungen.
6. Große Industrie- und Unternehmensnetzwerke
Funktioniert als stabile Zugriffs- oder Aggregationsschicht für Unternehmensgelände, Logistikzentren und Industrieparks.die effiziente Nutzung verschiedener Dienste in einem gemeinsamen industriellen Netz.
Häufig gestellte Fragen
1Wenn es möglich ist, das Etikett so zu schreiben, wie ich will?
A: Ja, bitte senden Sie uns nur den Inhalt und das Format, wir drucken ein Musterstück für Ihre Bestätigung.
Das Etikett befindet sich in der Regel auf der Seitenplatte.

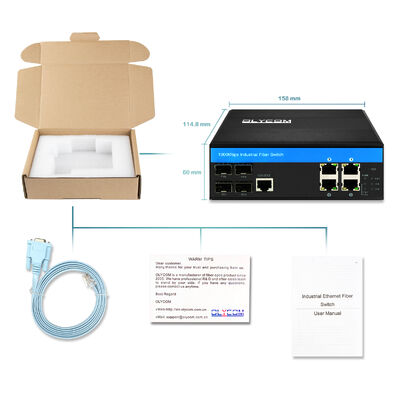

2Wie lautet die Packingliste?
A: In der Verpackung befinden sich ein Gerät, Schutzeschaum, eine Bedienungsanleitung, eine Garantie-Karte und ein Konsole-Kabel.
Aber SFP-Module und Stromversorgung sind NICHT enthalten, bitte kaufen Sie sie von uns separat.
3Wie kann ich eine Probeneinheit zum Testen bekommen?
A: Wir haben viele Amazon-Shops. Bitte suchen Sie nach unserer Marke Olycom oder den Modellnamen, wenn Sie es wissen.
Sie sind auch herzlich eingeladen, mit uns über einen Standardkauf zu sprechen.
4Unterstützen Ihre Schalter irgendwelche Ringprotokolle?
A: Ja, unsere Schalter unterstützen STP/RSTP/MSTP und ERPS für die Ringkonfiguration.
