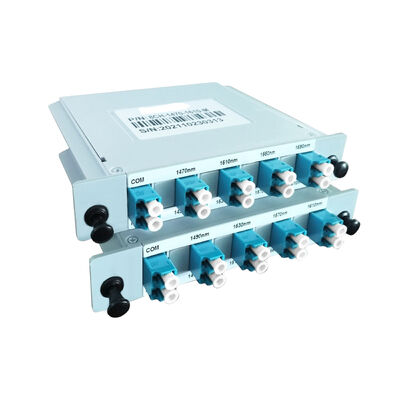

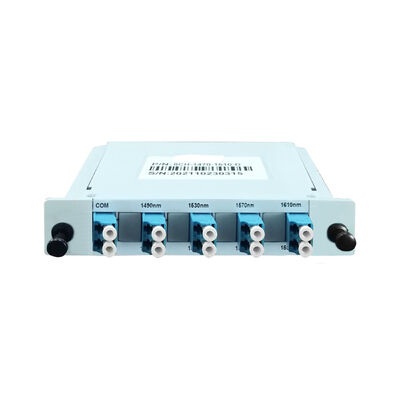

Olycom Passive Glasfaser-Optik Mux DeMux CWDM Modular
Hauptmerkmale
1. Effiziente CWDM-Glasfasernutzung
Unterstützt mehrere Wellenlängenkanäle über ein breites optisches Fenster von 1260 nm bis 1620 nm und ermöglicht so bis zu 12 Kanälen die gemeinsame Nutzung einer einzigen Faser ohne gegenseitige Störung.
2. Geringe Einfügedämpfung & Hohe Isolation
Das optimierte optische Design gewährleistet einen geringen Kanalverlust und eine ausgezeichnete Isolation benachbarter und nicht benachbarter Kanäle, wodurch eine stabile Signalqualität für die Hochgeschwindigkeits-Fronthaul-Übertragung erhalten bleibt.
3. Hohe Signalintegrität
Verfügt über einen geringen Polarisationsverlust (PDL) und eine minimale Polarisationsmoden-Dispersion, wodurch eine konstante Leistung unter wechselnden Umgebungsbedingungen gewährleistet wird.
4. Kompaktes Plug-Typ-Design

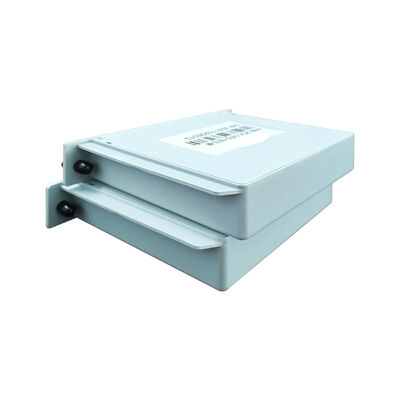

Geringe Stellfläche und leichtes ABS-Gehäuse erleichtern den Einsatz in platzbeschränkten Basisstationsschränken und Außengehäusen.
5. Passiver & stromfreier Betrieb
Keine aktiven Komponenten oder Stromversorgung erforderlich, was hohe Stabilität, lange Lebensdauer und reduzierte Netzwerk-OPEX bietet.
6. Breite Umweltverträglichkeit
Konzipiert für einen zuverlässigen Betrieb über einen breiten Temperaturbereich und unterstützt sowohl Innen- als auch Außen-Telekommunikationsumgebungen.
7. Standard-Optikschnittstellen
Verwendet Singlemode-Fasern und LC/UPC-Steckverbinder, wodurch die nahtlose Kompatibilität mit gängigen optischen Transceivern und Telekommunikationsgeräten gewährleistet wird.
Technische Daten
| Artikel |
Einheit |
Parameter |
Hinweis |
| Wellenlängenbereich |
nm |
1260-1620 |
|
| Zentralwellenlänge |
nm |
1271~1371/1471~1571 |
|
| Anzahl der Kanäle |
ch |
12 |
|
| Übertragungsbandbreite |
nm |
≥+/-7.0 |
|
| Übertragungsflachheit |
dB |
≤0.3 |
|
| Kanalverlust |
dB |
≤3.8 |
Paar≤4.5 |
| Transmissive Isolation benachbarter Kanäle |
dB |
≥30 |
|
| Transmissive Isolation nicht benachbarter Kanäle |
dB |
≥45 |
|
Übersicht
Der Plug-Typ Passive WDM ist eine kompakte und kostengünstige CWDM-Übertragungslösung, die für Fronthaul-Anwendungen in Mobilfunknetzen entwickelt wurde.
Durch das Multiplexen mehrerer optischer Signale unterschiedlicher Wellenlängen auf einer einzigen Faser und das Demultiplexen am entfernten Ende reduziert es den Faserverbrauch zwischen BBU und RRU erheblich und ist somit ideal für dichte Basisstations-Implementierungen.
Als vollständig passives Gerät benötigt dieses WDM-Modul keine externe Stromversorgung und bietet hohe Zuverlässigkeit, niedrige Betriebskosten und vereinfachte Wartung. Sein Plug-Typ-Design ermöglicht eine schnelle Installation und einfache Erweiterung und macht es zu einer weit verbreiteten Lösung im 4G- und 5G-Basisstationsbau.
Anwendungen
1. 4G LTE Basisstations-Fronthaul
Reduziert den Faserverbrauch und die Bereitstellungskosten zwischen BBUs und RRUs bei gleichzeitiger Aufrechterhaltung einer zuverlässigen Signalübertragung.
2. 5G Basisstations-Fronthaul
Ideal für 5G-Standorte mit hoher Dichte, an denen mehrere Wellenlängen über begrenzte Faserressourcen benötigt werden.
3. Erweiterung & Upgrade des Mobilfunknetzes
Ermöglicht eine schnelle Kapazitätserweiterung ohne Verlegung neuer Fasern und unterstützt eine reibungslose Netzwerkentwicklung.
4. Optimierung der Faserressourcen
Geeignet für Telekommunikationsbetreiber und Systemintegratoren, die die Fasernutzung in Zugangs- und Fronthaul-Netzwerken maximieren möchten.
5. Kompakte Telekommunikations- & Edge-Standorte
Gut geeignet für auf dem Dach, an Masten montierte und schrankbasierte Basisstationen, bei denen Platz und Strom begrenzt sind.
Zeichnung
