Gigabit-PoE für industrielle Edge-Geräte
Vier automatisch erfasste RJ45-Ports mit 10/100/1000Mbps liefern IEEE 802.3af/at PoE-Leistung und Daten über ein einziges Ethernet-Kabel, wodurch die Installation von IP-Kameras, Sensoren,und drahtlose Geräte mit einem Gesamt-PoE-Budget von bis zu 120 W.
Mehrfachfaser-Uplink-Verbindungen bis zu 2,5 Gbps
Dual SFP-Slots unterstützen Glasfaserverbindungen von 100 Mbps, 1 Gbps und 2,5 Gbps,Bereitstellung flexibler Uplink-Optionen für Fernübertragung und Hochbandbreitenaggregation in elektrisch lauten Umgebungen.
Management der industriellen Schicht 2
Umfassende Schaltfunktionen einschließlich VLAN, QoS, Link Aggregation (LACP), IGMP/MLD Snooping,und Storm Control ermöglichen eine effiziente Verkehrssegmentierung und eine optimierte Leistung für Video- und Steuerungsdaten.
Hohe Verfügbarkeit und Netzwertschutz

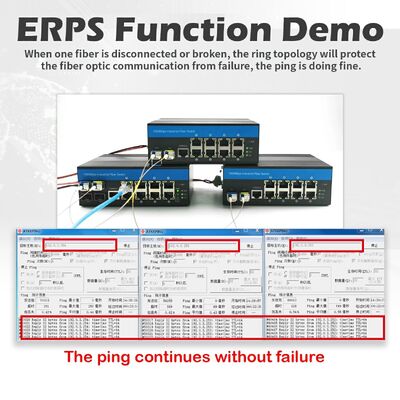

Unterstützt STP, RSTP, MSTP und ITU-T G.8032 Ethernet Ring Protection, was eine schnelle Netzwerkerholung und widerstandsfähige Ringtopologien in industriellen Systemen ermöglicht.
Sichere und flexible Netzwerksteuerung
Integrierte Sicherheitsmechanismen wie IEEE 802.1X-Authentifizierung, ACLs, RADIUS, TACACS+, HTTPS und SSH schützen industrielle Netzwerke vor unbefugtem Zugriff.
Robuste industrielle Konstruktion
Die IP40-Einstufung mit einem 6KV-Ethernet-Schutz vor Überspannungen sorgt für einen stabilen Betrieb im Freien und in Industrieumgebungen, während das ventilatorlose Design einen leisen, wartungsfreien Betrieb ermöglicht.
Einfacher Einsatz und Wartung
Verwaltet über Web-GUI, CLI, SNMP und Telnet, mit Unterstützung für Remote-Firmware-Upgrades und Kabeldiagnostik, um Ausfallzeiten und Wartungskosten zu reduzieren.
Technische Daten eines industriell verwaltbaren Schalters
|
Produktbezeichnung
|
10/100/1000Mbps verwalteter industrieller PoE-Faser-Schalter ((2F+4TP)
|
|
Modell Nr.
|
IM-FP244GW
|
|
Hafen
|
2*100/1000/2500Mpbs SFP-Anschlüsse
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
4*10/100/1000M UTP RJ45 ((Unterstützung der automatischen MDI/MDIX-Erfassung)
|
|
Protokoll
|
Ich habe eine IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
Einheitliche Datenbank für die Bereitstellung von Daten zur Datenübertragung1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Wechselfunktionen
|
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 18 Gbps (ohne Verkehrsstaus)
Weiterleitungsrate: 13,392 Mpps
DRAM-Größe: 128 M
Lichtstrahlgröße: 16M
Paketpuffergröße: 4 MB
VLAND-ID: 4096
MAC-Adresstabelle Größe: 8K
Jumbo Frame: 9,6KB
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
|
Leuchten
|
Strom, Netzwerk, Faser
PWR: Leistung
Orange: Link/ACT
Grün: 1000M Netzwerkgeschwindigkeit ((ausgeschaltet, wenn es 100Mb/s ist)
Faser: FX1/FX2
|
|

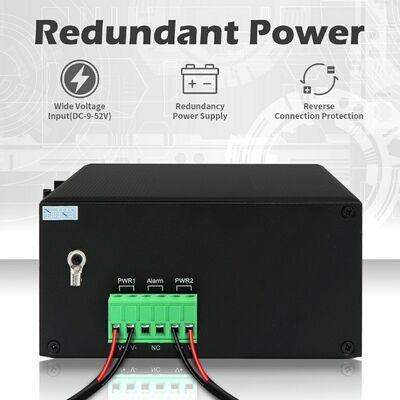

Stromversorgung
|
Eintrittsspannung: 48V (max. 52V)
Ausgangsspannung PoE: 48V
Einzelne PoE-Ausgangsleistung: 30 W ((Port 1~4)
Höchstbudget: 120 W
Rückverbindung: Unterstützung
|
|
PoE-Verkabelung
|
PoE ab/zu: 1/2 ((V+), 3/6 ((V-)
|
|
Umwelt
|
Betriebstemperatur: -40°C 75°C
Aufbewahrungstemperatur: -40°C/85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
|
Industriestandards
|
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
|
Zertifizierung
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische Informationen
|
Schale: Wellmetallhülle, IP40-Grad
Abmessungen: 158*115*60mm
Montagemethode: Anbau auf der Schiene/an der Wand
Gewicht: 0,75Kg/0,9Kg ((Netto/Brutto)
|
|
Gewährleistung
|
3 Jahre, lebenslanger technischer Support
|
Anwendungen
1. IP-Überwachungs- und Sicherheitssysteme
Sie versorgt und verbindet IP-Kameras und Zugangsgeräte in Städten, Campus, Fabriken und Außenumgebungen.
2Industrieautomation und Steuerungsnetze
Geeignet für die Fabrikautomation, Prozesssteuerung und Maschinenvernetzung, bei denen stabile PoE- und Glasfaser-Uplinks erforderlich sind.
3. Verkehr und Infrastruktur
Ideal für Verkehrsüberwachung, Schienenbahnanlagen und Straßenschränke, die ein robustes Design und eine zuverlässige Netzwerkredundanz erfordern.
4Energie und Versorgungsnetze
Unterstützt Umspannwerke, Windparks und Überwachungssysteme für Versorgungsunternehmen mit sicherer, verwalteter Ethernet-Konnektivität.
5. Smart City und Outdoor-Einsätze
Kompaktes Fußabdruck und industrieller Schutz machen es zu einer starken Wahl für intelligente Beleuchtung, drahtlose Backhaul- und IoT-Edge-Installationen.
Übersicht
Der Olycom IM-FP244GW ist ein kompakter, verwalteter industrieller PoE-Faser-Switch, der für industrielle Netzwerke auf Randebene entwickelt wurde, die eine zuverlässige Stromversorgung, flexible Glasfaser-Uplinks,und fortgeschrittenes Netzwerkmanagement.
Mit 4 Gigabit-PoE-Ethernet-Ports und 2 Multi-Rate-SFP-Faser-Ports, die bis zu 2,5 Gbps unterstützen, ermöglicht es eine stabile Verbindung für IP-Kameras, drahtlose Zugangspunkte,und Industrie-Ethernet-Geräte, während die Netzwerkreichweite durch Glasfaser erweitert wird.
Die IM-FP244GW ist für harte Umgebungen entwickelt und arbeitet in einem breiten Temperaturbereich von -40°C bis +75°C.und unterstützt sowohl die DIN-Schiene als auch die WandmontageMit vollem Layer-2-Management und PoE-Kontrolle ist es ideal für industrielle Automatisierung, Transport und Outdoor-Infrastruktur.
Abmessung
- Unterstützung der Kabeldiagnostik und kann den Fehlerpunkt lokalisieren
- Unterstützung von IEEE802.3az EEE ((Energieeffizientes Ethernet) Management, Optimierung des Stromverbrauchs
- Unterstützung von STP, RSTP, MSTP, ITU-T G.8032 Ethernet-Schutzring ((EPR)
- Unterstützung von QoS, Transportklassifizierung QoS, CoS, Bandbreitenkontrolle ((Eingangs-/Ausgangsrichtung), Sturmbekämpfung, differenzierte Dienste
- Unterstützung für IEEE802.1q VLAN, VLAN-Port, Mac-basierte VLAN, IP-Subnetz VLAN, Protokoll VLAN, VLAN-Konverter, MVR
- Unterstützung dynamischer IEEE802.3ad LACP-Verbindungsaggregation, statischer Verbindungsaggregation
- Unterstützung von IGMP/MLD-Snooping V1/V2/V3, IGMP-Filterung/Modulierung, IGMP-Suche
- Support-Bericht des IGMP-Agenten, MLD schnüffelt.
- Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Unterstützung von Cisco® wie CLI, Webmanagement, SNMP v1/v2c/v3, Telnet
- Unterstützung von Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert das Scheitern des Upgrades
- Unterstützung von DHCP-Client/Relay/Snooping/Snooping-Option 82/Relay-Option 82
- Unterstützung von RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Unterstützung von IPV6 Telnet-Server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Häufig gestellte Fragen
1Auf welchem Chip basiert es?
Olycom: Vitesse
2Kann ich es anpassen?
- Ja.
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagekit, Stromterminalblock usw.)
3Kann ich es mit 10/100M Geräten verbinden?
- Ja.
Für LAN-Ports sind sie 10/100/1000M automatisch erfasst
Für Glasfaser-Ports bitte 100 Mbps Geschwindigkeit über Web-GUI oder CLI konfigurieren
4Kann ich die PoE-Funktion für einige Ports abschalten, wenn nötig?
A: Ja.
Alle PoE-Managed-Switches dieser Serie unterstützen PoE-Management
Bitte stellen Sie einfach den PoE-Status über Web-GUI oder CLI ein
5Machst du SKD/CKD?
A: Ja.
Als Fabrik haben wir uns schon oft damit auseinandergesetzt.
