Olycom Serial über Ethernet PoE Fiber Switch
Wesentliche Merkmale
1. Integration von Serial zu Ethernet in einem Gerät
Die eingebauten RS-232 / RS-422 / RS-485-Schnittstellen ermöglichen es herkömmlichen SPS, Messgeräten, Sensoren und Controllern, direkt über IP-Netzwerke zu kommunizieren, wodurch die Notwendigkeit externer serieller Geräte-Server beseitigt wird.
2. Gigabit PoE für Edge-Geräte
Acht 10/100/1000Mbps RJ45-Anschlüsse liefern sowohl Daten als auch Strom an IP-Kameras, industrielle Endgeräte und Steuerungen,mit intelligenter PoE-Erkennung und einem hohen Gesamtstrombudget für Dichtefeldanlagen.
3. Glasfaserverbindungen für Fern- und geräuschfreie Übertragung
Dual Gigabit SFP-Slots bieten eine flexible Glasfaserkonnektivität, erweitern die Netzwerkreichweite und gewährleisten eine stabile Kommunikation in elektrisch lauten Industrieumgebungen.
4. Industrie L2+ Managed Networking
Erweiterte Layer 2+-Funktionen wie VLAN, QoS, Link Aggregation, STP/RSTP/MSTP und ERPSv2 ermöglichen robuste Ring- und redundante Netzwerktopologien mit schneller Wiederherstellung.
5. Sicheres und skalierbares Management
Umfassende Sicherheit einschließlich 802.1X-Authentifizierung, RADIUS, ACLs, HTTPS, SSH und SNMPv3 gewährleistet einen sicheren Betrieb in OT- und IT-konvergierten Netzwerken. Mehrere Managementoptionen über Web-GUI, CLI, SNMP,und Cloud/MQTT die Bereitstellung und Wartung vereinfachen.
6. Robustes, Lüfterloses Industriedesign
Kompaktes IP40-Aluminiumgehäuse, Lüfterlose Kühlung und DIN-Schienen- oder Wandmontage ermöglichen einen leisen, wartungsfreien Betrieb in Steuerschränken und Außenräumen.
7.Zuverlässige Energiearchitektur
Doppel 48 56 V Gleichspannungs-Eingang mit Alarm-Relee-Ausgang schützen vor Stromausfällen und Verdrahtungsfehlern und sorgen für einen kontinuierlichen Betrieb in unternehmenskritischen Anwendungen.
Technische Daten
|
Modell Nr.
|
IM-FSP288GW
|
|
Etherent-Schnittstelle
|
|
Häfen
|
8x10/100/1000Basis-T ((X) Ports ((RJ45-Anschluss)
2x100/1000Base-FX (SFP-Schlitze)
2x RS485/422/232 ((5-Pin-Serienterminal)
|
|
Portmodus ((Tx)
|
Geschwindigkeit der automatischen Verhandlung
Voll-/Halb-Duplex-Modus
Automatische MDI/MDI-X-Verbindung
|
|
Normen
|
IEEE 802.3 für 10BaseT
IEEE 802.3u für 100BaseT ((X) und 100BaseFX
IEEE 802.3ab für 1000BaseT ((X)
IEEE 802.3z für 1000BaseSX/LX/LHX/ZX
IEEE 802.3x für die Strömungsregelung
IEEE 802.1D-2004 für das Spanning Tree-Protokoll
IEEE 802.1w für das Rapid Spanning Tree Protokoll
IEEE 802.1s für das Multiple Spanning Tree-Protokoll
IEEE 802.1p für die Leistungsklasse
IEEE 802.1Q für VLAN-Tagging
IEEE 802.1X für die Authentifizierung
IEEE 802.3ad für Port Trunk mit LACP
|
|
Packetpuffergröße
|
4 Mbits
|
|
MAC-Adressen-Tabellengröße
|
8K
|
|
Maximale Paketlänge
|
Bis zu 10K
|
|
VLAN-ID-Bereich
|
VID 1 bis 4094
|
|
IGMP-Gruppen
|
2048
|
|
Max. Anzahl der VLAN
|
64
|
|
Übertragung
|
Speichern und Weiterleiten (Full/Half-Duplex-Modus)
|
|
Umtauschvermögen
|
Verzögerungszeit: < 7 μs
Backplane Bandbreite: 20 Gbps; Paketweiterleitungsrate: 14,88 Mpps
|
|
Serielle Schnittstelle
|
|
Häfen
|
2x RS485/422/232
|
|
Signale
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND
RS-422: a:T+, b:T-, c:R+, d:R-, e:GND
RS-485: :a: Na, b: Na, c:D+,d:D-, e:GND
|
|
Baud-Rate
|
2400 bis 115200 Bps
|
|
Terminal
|
5-Pin-Terminal
|
|
Lastkapazität
|
RS-485/422 unterstützt die Umgebung mit 128 Punkten
|
|
Bewegung
|
RS-485 übernimmt automatische Datenflusssteuerungstechnologie
|
|
Schnittstellensicherung
|
RS-232 15KV-statischer Schutz
Isolationsspannung 2KV, elektrostatischer Schutz 15KV
|
|
Verpackungsliste
|
|
Gerät
|
1x Industrial Serial Ethernet Switch
|
|
Kabel
|
1xDB9 weiblich auf RJ45
|
|
Einbaukasten
|

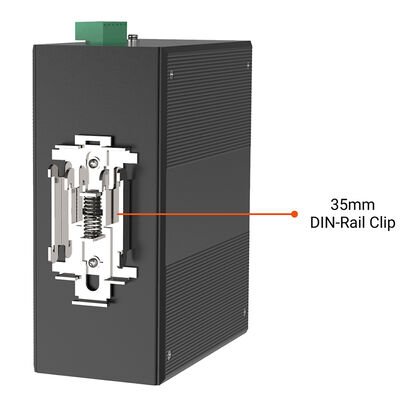

1x DIN-Rail-Clip
2x Wandmontage-Kits
|
|
Dokumentation
|
1 x Schnelle Installationsanleitung
1 x Gewährleistungskarte
1x Produktanzeige
|
|
Körperliche Eigenschaften
|
|
Wohnungen
|
Aluminiumgehäuse
|
|
IP-Bewertung
|
IP40
|
|
Abmessung
|
138 mm x 108 mm x 49 mm (L x W x H)
|
|
Gewicht
|
680 g
|
|
Betriebstemperatur
|
-40 °C bis 75 °C (-40 bis 167 °F)
|
|
Betriebsfeuchtigkeit
|
5% bis 90% (nicht kondensiert)
|
|
Speichertemperatur
|
-40 °C bis 85 °C (-40 bis 185 °F)
|
|
MTBF
|
1,043909 Stunden @ Telcordia SR-332 Standard
|
|
Wärmeabbau
|
34 BTU/h
|
|
Kühlung
|
Passive Kühlung, Design ohne Lüfter
|
|
Geräuschpegel
|
0 dBA
|
|
Stromverbrauch
|
10 Watt Max
|
|
Leistungsaufnahme
|
2
|
|
Eingangsspannung
|
48-56VDC, überflüssige doppelte Eingänge
|
|
POE-Standard
|
Einzelne PoE-Ausgangsleistung: 15,4 W/30 W ((Port 1~8), 240 W max POE-Budget
|
|

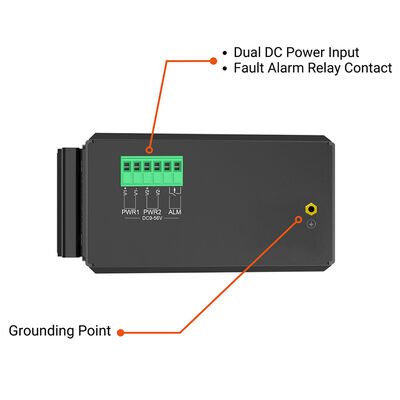

Verbindungsstück
|
1 abnehmbare 6-kontaktierte Endgeräte
Pin 1/2 für Power 1, Pin 3/4 für Power 2, Pin 5/6 für Fehlermelder
|
|
Schutz
|
Überlaststromschutz, Umkehrpolaritätsschutz
|
|
Sicherheit
|
Einheitliche Prüfstelle
|
|
EWI
|
Einheitliche Prüfverfahren für die Berechnung der Qualität von Fahrzeugen
|
|
EWS
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
(Wellen) EN61000-4-6 (CS) EN61000-4-8 (PFMF)
|
|
Schock
|
IEC 60068-2-27
|
|
Freier Fall
|
IEC 60068-2-32
|
|
Schwingungen
|
IEC 60068-2-6
|
|
Umwelt
|
RoHS
|
|
Gewährleistung
|
3 Jahre
|
Funktionen der Software
|
Managementmerkmale
|
|
Entlassungsprotokolle
|
Unterstützung von STP/RSTP/MSTP/ERPSv2, Verknüpfungsaggregation
|
|
Multicast-Unterstützung
|
Unterstützung von IGMP Snooping V1/V2/V3, Unterstützung von GMRP, GVMP,802.1Q
|
|
VLAN
|
Unterstützung von IEEE 802.1Q 4K VLAN, Unterstützung von QINQ, Doppel VLAN
|
|
Zeitmanagement
|
SNTP
|
|
Qualitätssicherung
|
Flussbasierte Umleitung
Flow-based Rate Limiting (Flussbezogene Ratebeschränkung)
Flussbasierte Paketfilterung
8*Ausgabewarteschlangen für jeden Port 802.1p/DSCP-Prioritätsabbildung
Diff-Serv QoS, Prioritätsmarkierung/Anmerkung
Algorithmus zur Planung von Warteschlüssen (SP, WRR, SP+WRR)
|
|
ACL
|
Ausstellungs-ACL auf Hafenbasis
ACL basierend auf Port und VLAN
L2-L4-Paketfilterung, Übereinstimmung der ersten 80 Bytes Nachricht.
ACL basierend auf MAC, Ziel MAC-Adresse, IP-Quelle, Ziel IP, IP-Protokolltyp, TCP/UDP-Port, TCP/UDP-Port-Bereich und VLAN usw.
|
|
Diagnostische Wartung
|
Unterstützung von Port-Mirroring, Syslog, Ping
|
|
Führungsfunktion
|
Unterstützung von CLI,WEB,SNMPv1/v2/v3,Telnet-Server für die Verwaltung, EEE, LLDP, DHCP-Server/Client ((IPv4/IPv6), Cloud/MQTT
|
|
Alarmmanagement
|
Unterstützung der Alarmausgabe mit 1-Wege-Relais, RMON, TRAP
|
|
Sicherheit
|
Übertragungssturmschutz, HTTPS/SSLv3, AAA und RADIUS, SSH2.0
Unterstützung von DHCP-Snooping, Option 82,802.1X Sicherheitszugriff,
Unterstützung der hierarchischen Verwaltung der Benutzer, ACL-Zugriffssteuerungsliste,
Unterstützung von DDOS, Port-basierte MAC-Filterung / Bindung, MAC-Schwarze Löcher, IP-Quellschutz, Port-Isolation, ARP-Nachrichtengeschwindigkeitsbegrenzung
|
|
Layer 2+ Eigenschaften
|
IPv4/IPv6-Management, statische Routen
|

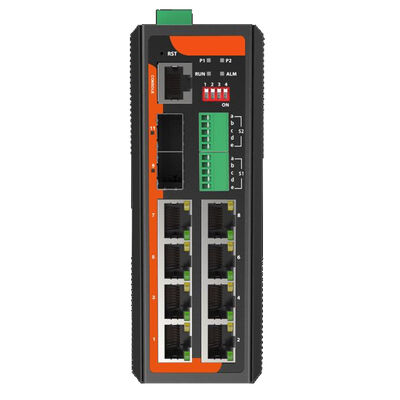

LED-Anzeiger
|
LED-Leuchte
|
Staat
|
Beschreibung
|
|
PWR
(P1 und P2)
|
Auf
|
Strom wird bereitgestellt.
|
|
Ausgeschaltet
|
Strom wird nicht geliefert.
|
|
Ausführen
|
Blinzeln
|
Das System läuft gut.
|
|
Verknüpfung/ACT
(Mittelstand)
|
Auf
|
Hafenverbindung aktiv
|
|
Blinzeln
|
Übermittelte Daten
|
|
Ausgeschaltet
|
Portverbindung nicht aktiv
|
|
ALM
|
Auf
|
Hat Alarminformationen
|
|
Ausgeschaltet
|
Keine Alarminformationen
|
DIP
|
DIP-Schalter
|
Staat
|
Beschreibung
|
|
# 1
|
Auf
|
RSTP ist deaktiviert
|
|
Ausgeschaltet
|
RSTP aktivieren (Standard)
|
|
# 2
|
Auf
|
Port VLAN aktiviert
|
|
Ausgeschaltet
|
Deaktivieren von VLAN-Ports (Standard)
|
|
# 3
|
Auf
|
SFP-Port ist 100M
|
|
Ausgeschaltet
|
SFP-Port 100/1000M (Standard)
|
|
# 4
|
|
Funktionsreserve
|
Anmerkung:
1. RSTP schaltet in die ON-Position, was anzeigt, dass RSTP im Status "deaktiviert" ist.
2. VLAN wechselt in die ON-Position, was anzeigt, dass VLAN aktiviert ist. Alle LAN-Ports können nur mit den SFP-Uplinks kommunizieren, wenn diese Option aktiviert ist.
3. Um die DIP-Switch-Funktion in Kraft zu setzen, während der Ethernet-Switch in Betrieb ist, muss der Ethernet-Switch nach dem Tuning des DIP-Switches neu gestartet werden.
Anwendung
1Industrieautomation und Steuerungssysteme
Ideal zum Anschließen von seriellen SPS, HMI und Controllern an Ethernet- und Glasfaserbackbones in Fabriken und Prozesswerken.
2. Strom, Energie und SCADA-Netzwerke
Ermöglicht die Fernüberwachung und Steuerung von Zählern, RTUs und Umspannwerken mit sicherer Ethernet- und Seriendatenintegration.
3. Verkehr und Infrastruktur
Geeignet für Verkehrssysteme, Bahnsignalisierung und Straßenschränke, die PoE-geräte und serielle Kommunikation benötigen.
4. Öl und Gas, Wasser und Versorgung
Zuverlässige Lösung für raue Umgebungen, in denen alte serielle Geräte mit modernen IP-Netzwerken koexistieren müssen.
5. Industrial IoT und Edge Integration
Brücken herkömmliche Feldgeräte in IoT-Plattformen mit Ethernet, Glasfaser und standardisierten industriellen Protokollen.
