Hauptmerkmale
1. Multi-Gigabit-Glasfaser- und Gigabit-Kupfer-Architektur
Zwölf 10/100/1000 Mbit/s RJ45-Ports bieten flexible Zugangskonnektivität, während vier SFP/SFP+-Steckplätze Geschwindigkeiten von bis zu 10 Gbit/s unterstützen und eine reibungslose Aggregation vom Fabrikboden bis zum industriellen Backbone ermöglichen.
2. Advanced TSN für deterministisches Ethernet
Volle Unterstützung für wichtige TSN-Standards wie IEEE 802.1AS-Zeitsynchronisation, 802.1Qbv-Zeit-Aware-Shaping, 802.1Qbu-Frame-Preemption und 802.1CB-nahtlose Redundanz gewährleistet extrem niedrige Latenz, Jitter-Kontrolle und null Paketverluste für unternehmenskritischen Datenverkehr.
3. Hochpräzise Zeitsynchronisation
Integriertes IEEE 1588v2 PTP und SyncE bieten eine genaue Taktverteilung über alle Ports und unterstützen Profile, die in der industriellen Automatisierung, in Stromversorgungssystemen und in Transportnetzen verwendet werden.
4. Layer-3-Routing & Industrielle Redundanz
Vollständiges Layer-3-Management mit IPv4/IPv6-Routing (RIP, OSPF) ermöglicht ein skalierbares Netzwerkdesign, während die Unterstützung von ERPSv2, MRP, RSTP, MSTP und eine Wiederherstellung in weniger als 50 ms vor Link- und Knotenausfällen schützt.
5. Industrielle Stromversorgung & Schutz
Zwei redundante DC 9–56V-Stromeingänge mit Alarmrelais gewährleisten einen kontinuierlichen Betrieb. Ein verbesserter Überspannungs- und ESD-Schutz schützt den Switch in elektrisch störungsanfälligen Umgebungen.
6. Umfassende Sicherheit & Management
Sicherheit auf Unternehmensebene, einschließlich ACLs, 802.1X, RADIUS, TACACS+, kombiniert mit flexiblem Management über Web, CLI, SNMP, SSH, macht den Switch sowohl für OT- als auch für IT-Konvergenz geeignet.
7. Robustes, platzsparendes Design
Kompaktes IP40-Aluminiumgehäuse mit DIN-Schienen- und Wandmontage ermöglicht eine einfache Installation in Schaltschränken, Unterstationen und Straßenrandgehäusen.
Spezifikation
|
Switching-Spezifikation
|
|
Produktname
|
1G/2.5G/5G/10G Managed Industrial Fiber Switch (4F+12TP)
|
|
Modell-Nr.
|
IM-FS4X1200GW
|
|
Kupfer-Port
|
12x10/100/1000Base-T RJ45 Auto-MDI/MDI-X
|
|
SFP/SFP+-Port
|
4*1/2.5/5/10G SFP/SFP+-Steckplätze
Kompatibel mit 100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X SFP und 10GBASE SR/LR SFP+ optischem Transceiver
|
|
Konsole
|
1xRJ45-zu-RS232-Seriell-Port(115200,8,N,1)
|
|
Reset-Taste
|
＜5 Sek.: Systemneustart
＞ 5 Sek.: Werkseinstellung
|
|
Anschluss
|

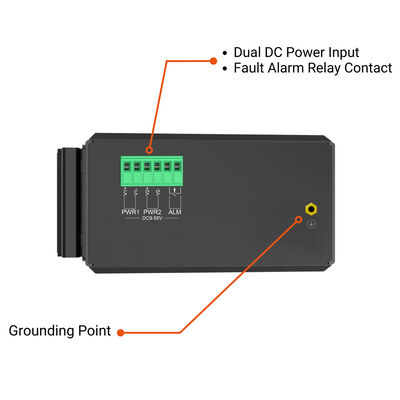

6-poliger, abnehmbarer Klemmenblock für Stromeingang
Pin 1-2 für Strom 1, Pin 3-4 für Strom 2, Pin 5-6 für Fehleralarm
|
|
Alarm
|
Ein Relaisausgang für Stromausfall.
Alarmrelais-Strombelastbarkeit: 2A @ 24VDC
|
|
Gehäuse
|
IP40-Aluminiumgehäuse
|
|

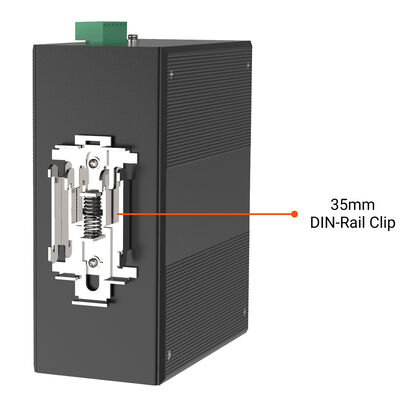

Installation
|
DIN-Schiene oder Wandmontage
|
|
Abmessungen (BxTxH)
|
160 mm x 132 mm x 70 mm
|
|
Gewicht
|
1100 g
|
|
Stromverbrauch
|
Max. 16,8 Watt/57,3 BTU (System ein)
MAX. 38,2 Watt/10,3 BTU (Volle Auslastung)
|
|
Elektrostatische Entladung
|
Kontaktentladung: ±8 kV
Entladung in Luft: ±15 kV
Überspannungsschutz
Stromversorgung: ±4 kV
RJ45-Port: ±2 kV
|
|

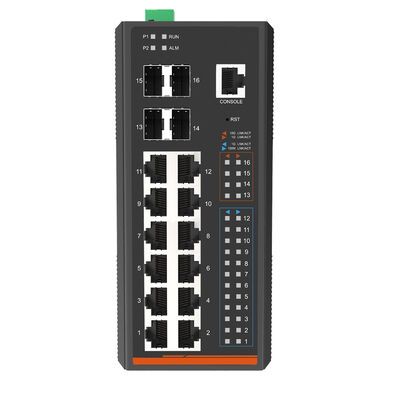

LED-Anzeigen
|
P1 (Grün), P2 (Grün), ALM (Rot). RUN (Grün)
SFP: 1/2.5/5G (Grün), 10G (Grün)
RJ45: 10/100M (Grün), 1000M (Grün)
|
Software-Funktionen
|
Switching-Spezifikation
|
|
Switch-Architektur
|
Store-and-Forward
|
|
Switch-Fabric
|
64 Gbit/s/nicht-blockierend
|
|
Adresstabelle
|
32K Einträge, automatisches Lernen und Alterung der Quellenadresse
|
|
Datenpuffer
|
32 MBit
|
|
Jumbo-Frame
|
10K Byte
|
|
Flusskontrolle
|
IEEE 802.3x Pause-Frame für Vollduplex
Gegendruck für Halbduplex
|
|
Layer-3-Funktion
|
|
IP-Schnittstellen
|
Max. 128 VLAN-Schnittstellen
|
|
Routing-Tabelle
|
Max. 512 statische Routeneinträge
Max. 3072 Routing-Tabelleneinträge
|
|
Routing-Protokoll
|
IPv4 RIPv2
IPv4 OSPFv2
IPv6 OSPFv3
IPv4 Hardware Static Routing
IPv6 Hardware Static Routing
|
|
Layer-2-Funktion
|
|
Port-Konfiguration
|
Port deaktivieren/aktivieren
Auto-Negotiation 10/100/1000 Mbit/s Vollduplex- und Halbduplex-Modus-Auswahl
Flusskontrolle deaktivieren/aktivieren
Port-Link-Fähigkeitskontrolle
|
|
Port-Status
|
Anzeige der Geschwindigkeit, des Duplex-Modus, des Link-Status, des Flusskontrollstatus, des Auto-Negotiation-Status und des Trunk-Status jedes Ports
|
|
Port-Mirroring
|
TX/RX/Beide
Viele-zu-1-Monitor
Mirror – Remote Switched Port Analyzer (Cisco RSPAN)
Unterstützt bis zu 5 Sitzungen
|
|
VLAN
|
IEEE 802.1Q getaggtes VLAN
IEEE 802.1ad Q-in-Q-Tunneling
Privates VLAN
MAC-basiertes VLAN
VLAN-Übersetzung
VCL-Protokollbasiertes VLAN
Voice-VLAN
MVR (Multicast VLAN Registration), MVRP (Multiple VLAN Registration Protocol
GVRP
Bis zu 4K VLAN-Gruppen, von 4095 VLAN-IDs
|
|
Link-Aggregation
|
IEEE 802.3ad LACP/statischer Trunk
8 Trunk-Gruppen mit 16 Ports pro Trunk-Gruppe
|
|
Spanning Tree Protocol
|
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
Unterstützt 7 MSTP-Instanzen
BPDU-Guard, BPDU-Filterung und BPDU-Transparent
Root-Guard
|
|
IGMP-Snooping
|
IPv4 IGMP (v1/v2/v3) Snooping
IPv4 IGMP Querier-Modus-Unterstützung
Unterstützt 255 IGMP-Gruppen
|
|
MLD-Snooping
|
IPv6 MLD (v1/v2) Snooping
IPv6 Querier-Modus-Unterstützung
Unterstützt 255 MLD-Gruppen
|
|
Bandbreitenkontrolle
|
Bandbreitenkontrolle pro Port
Eingang: 10 Kbit/s ~ 13128 Mbit/s
Ausgang: 10 Kbit/s ~ 13128 Mbit/s
|
|
Ring, Redundanz, Schutz
|
APS-Protokoll (1+1, 1:1-Modus)
MRP (Media Redundancy Protocol)
ITU-T G.8032 ERPSv2
Wiederherstellungszeit＜10 ms bei 3 Knoten
Wiederherstellungszeit＜50 ms bei 16 Knoten
Unterstützt Haupt- und Sub-Ring
|
|
Erkennung und Überwachung
|
UPnP (Universal Plug and Play)
LLDP
LLDP-MED
UDLD (Unidirectional Link Detection)
sFLOW
|
|
OAM
|
IEEE 802.3ah OAM,
IEEE 802.1ag Connectivity Fault Management (CFM)
|
|
Synchronisation
|
IEEE 1588v2 PTP (Precision Time Protocol)
PTP-Master
PTP-Slave
Boundary Clock
Peer-to-Peer-Transparente Uhr
End-to-End-Transparente Uhr
Profil: 1588/G.8265.1/G.8275.1/802.1AS
SyncE
|
|
QoS
|
Datenverkehrsklassifizierung basierend auf strikter Priorität und WRR
8-stufige Priorität für das Switching
Portnummer
802.1p-Priorität
802.1Q VLAN-Tag
DSCP/ToS-Feld im IP-Paket
|
|
Time-Sensitive Networking
Protokolle
|
Hochpräzise Zeitsynchronisation
IEEE1588 (Zeitstempelung)
802.1AS-Rev gPTP Standardprofil
Shapers
802.1Qbv (Zeitgesteuerte Planung)
802.1Qch (Zyklisches Queuing und Weiterleitung)
TSN-Stream-Policing
802.1Qci (Per-Stream-Filterung und -Policing)
Redundanz
802.1CB (Frame Replication and Elimination for Redundancy für nahtlose Redundanz)
Verzögerungsreduzierung
IEEE 802.1Qbu Frame Preemption
|
|
Sicherheitsfunktion
|
|
Access Control List
|
IP-basierte ACL/MAC-basierte ACL
ACL basierend auf:
MAC-Adresse
IP-Adresse
Protokolltyp
VLAN-ID
DSCP
802.1q-Priorität
Bis zu 512 Einträge
|
|
Sicherheit
|
Port-Sicherheit
IP-Source-Guard, bis zu 512 Einträge
Dynamische ARP-Inspektion, bis zu 1K Einträge
Befehlszeilen-Autoritätskontrolle basierend auf Benutzerebene
Statische MAC-Adresse, bis zu 64 Einträge
|
|
AAA
|
RADIUS-Client
TACACS+-Client
|
|
Netzwerkzugriffskontrolle
|
IEEE 802.1x Port-basierte Netzwerkzugriffskontrolle
MAC-basierte Authentifizierung
Lokale/RADIUS-Authentifizierung
|
|
Management
|
|
Grundlegende Management-Schnittstellen
|
Konsole; Telnet; Webbrowser; SNMPv1,v2c
|
|
Sichere Management-Schnittstellen
|
SSHv2, TLSv1.2, SNMPv3
|
|
Systemverwaltung
|
Firmware-Upgrade über HTTP-Protokoll über Ethernet-Netzwerk
Konfigurations-Upload/Download über HTTP
Remote-Syslog
Systemprotokoll
NTP
Firo NMS
|
|
SNMP-MIBs
|
RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Gruppe 1,2,3 und 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
|
|
Zulassung & Garantie
|
|
Sicherheit
|
IEC/EN 62368-1
|
|
EMI
|
EN55032 Klasse A, CISPR 32 FCC Teil 15B Klasse A
|
|
EMS
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (Überspannung) EN61000-4-6 (CS)
EN61000-4-8 (PFMF
|
|
Schock
|
IEC 60068-2-27
|
|
Freier Fall
|
IEC 60068-2-32
|
|
Vibration
|
IEC 60068-2-6
|
|
Umwelt
|
RoHS
|
|
Konformität mit Standards
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit 1000T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3bz 2.5G/5G BASE-X
IEEE 802.3x Flusskontrolle und Gegendruck
IEEE 802.3ad Port Trunk mit LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN-Tagging
IEEE 802.1X Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
IEEE 802.1ag Connectivity Fault Management (CFM)
IEEE 802.1AS Timing and Synchronization for Time-sensitive Application
IEEE 802.1Qbu Frame Preemption
IEEE 802.1Qci Per-Stream Filtering and policing (PSFP)
IEEE 802.1Qbv Enhancements for Scheduled Traffic
IEEE 802.1CB Frame Replication and Elimination for Reliability (FRER)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 2328 OSPF v2
RFC 5340 OSPF v3
RFC 2453 RIP v2
ITU-T G.8032 ERPS Ring
|
|
Garantie
|
3 Jahre
|
|
Umgebung
|
|
Betriebstemperatur
|
-40 ℃ bis +75℃
|
|
Lagertemperatur
|
-40 ℃ bis +85℃
|
|
Luftfeuchtigkeit
|
5 bis 95 % (nicht kondensierend)
|
|
Paketliste
|
|
Gerät
|
1x Industrial Ethernet Switch
|
|
Kabel
|
1xDB9-Buchse auf RJ45
|
|
Installationssatz
|
1x DIN-Schienen-Clip
2x Wandmontagesätze
|
|
Dokumentation
|
1 x Benutzerhandbuch
1 x Garantiekarte
|
Einführung
Dieses Kraftpaket nutzt die Time-sensitive Networking (TSN)-Technologie zusammen mit dem IEEE 1588 Precision Time Protocol (PTPv2) für eine einwandfreie Zeitsynchronisation an allen Ports - so wird sichergestellt, dass jeder Vorgang nahtlos und harmonisch abläuft.
IM-FS4X1200GW unterstützt mühelos TSN IEEE-Standards, die für eine vollständige Echtzeit-Kommunikationslösung unerlässlich sind, die in jeder Hinsicht die Erwartungen übertrifft.
Von der Nutzung des unglaublichen IEEE 802.1AS-REV-Profils für eine unübertroffene Zeitsynchronisation bis hin zur Nutzung der Leistung von IEEE 802.1Qbv Enhancements for Scheduled Traffic und IEEE 802.1Qbu Frame Preemption zur Optimierung der Datenübertragungseffizienz; dieser Switch hat alles abgedeckt!
Und vergessen wir nicht seine Fähigkeiten bei der Verarbeitung kritischer Daten dank Funktionen wie dem innovativen Interspersing Express Traffic (IET), der von IEEE 802.3br bereitgestellt wird, und den Per-Stream-Filtering- und Policing-Funktionen, die von IEEE 802.1Qci angeboten werden - was eine nahtlose Zuverlässigkeit auch bei anspruchsvollen Operationen ermöglicht!
Anwendung
1. Industrielle Automatisierung & Fabriknetzwerke
Ideal für TSN-fähige Produktionslinien, Robotik, Bewegungssteuerung und Machine-Vision-Systeme, die eine deterministische Ethernet-Leistung erfordern.
2. Energie- und Energieinfrastruktur
Geeignet für Umspannwerke, Smart Grids und SCADA-Systeme, bei denen eine präzise Zeitsynchronisation und hohe Verfügbarkeit unerlässlich sind.
3. Transport- und Bahnsysteme
Unterstützt Signal-, Bordkommunikations- und Steuerungsnetzwerke in Eisenbahnen, U-Bahnen und intelligenten Verkehrssystemen.
4. Prozesssteuerung & kritische Infrastruktur
Zuverlässiger Backbone- und Aggregations-Switch für Öl & Gas, Metallurgie, Wasseraufbereitung und andere kontinuierliche Prozessindustrien.
5. OT / IT-konvergierte Netzwerke
Ermöglicht sichere, verwaltete Konnektivität zwischen Betriebstechnologie und Unternehmensnetzwerken unter Beibehaltung von Echtzeitgarantien.
