Olycom 5-Port Industrial Managed PoE Switch
Übersicht
1. Der IM-WP054GM Industrial Web-Managed PoE Switch ist eine kompakte und dennoch leistungsstarke Gigabit-Ethernet-Lösung, die für industrielle Netzwerke entwickelt wurde, die sowohl intelligentes Management als auch zuverlässige PoE-Stromversorgung benötigen.

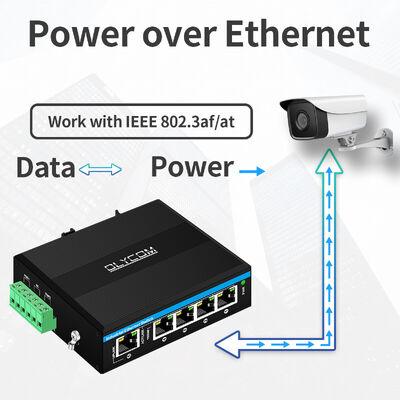

2. Mit 5 Gigabit-Ethernet-Ports, darunter 4 IEEE 802.3af/at PoE-Ports, ermöglicht er die Daten- und Stromübertragung über ein einziges Ethernet-Kabel an Geräte wie IP-Kameras, Wireless Access Points und industrielle Terminals.
3. Der IM-WP054GM wurde für anspruchsvolle Umgebungen entwickelt und unterstützt aktives 48V PoE mit einem Gesamtleistungsbudget von bis zu 120W, wodurch eine stabile Stromversorgung für mehrere Geräte über Entfernungen von bis zu 100 Metern gewährleistet wird. Sein industrielles Hardware-Design in Kombination mit einem weiten Betriebstemperaturbereich von -40 °C bis 75 °C macht ihn für industrielle Innen- und Außenanwendungen geeignet.
4. Mit einer intuitiven webbasierten Management-Oberfläche bietet dieser Switch erweiterte Netzwerksteuerung und -überwachung und hilft Systemintegratoren und Betreibern beim Aufbau sicherer, effizienter und skalierbarer industrieller Ethernet-Netzwerke.
5. Er ist eine ideale Lösung für IP-Überwachung, Windkraft, Elektrizität, U-Bahn-PIS, Montageautomatisierung, Strom-SCADA, Abwasserbehandlung, Metallurgie, intelligentes Verkehrswesen, Schienenverkehr, Militär und andere Industrien
Spezifikation
|
Produktname
|
10/100/1000Mbit/s Industrial Web Managed PoE Ethernet Switch (5TP)
|
|
Modell-Nr.
|
IM-WP054GM
|
|
Anschluss
|
5*10/100/1000M UTP RJ45
1x6-PIN-Stromanschlussklemme
|
|
Protokoll
|
IEEE 802.3(10Base-T)
IEEE 802.3u(100Base-TX)
IEEE 802.3ab(1000Base-TX)
IEEE 802.3af 15.4W(PoE)
IEEE 802.3at 30W(PoE+)
|
|
Switching-Funktionen
|
Übertragungsmodus: Speichern und Weiterleiten
Weiterleitungsverzögerung:<10us
Systembandbreite: 10 Gbit/s (kein Datenstau)
Weiterleitungsrate: 14,88 Mpps
MAC: 2K
Paketpuffergröße: 1,75 Mb
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100m)
100/1000BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair (≤100m)
|
|
LEDs
|
Strom, Netzwerk
PWR: Strom
Kupferorange: Geschwindigkeitsanzeige
Ein: Arbeitsgeschwindigkeit beträgt 1000 Mbit/s
Aus: Getrennt oder Arbeitsgeschwindigkeit beträgt 10/100 Mbit/s
Kupfergrün: Link/Act-Anzeige
Ein: Übertragung ist normal
Blinken: in Übertragung
Aus: Übertragung ist NICHT normal
|
|
Stromversorgung
|
Redundante Eingangsspannung: DC48V
Verpolungsschutz: Unterstützung
|
|
PoE
|
Verkabelung: 1/2 (V+), 3/6 (V-)
Einzelne PoE-Ausgangsleistung: 15,4 W/30 W (Port 1~4)
Gesamtes PoE-Budget: 120 W
PoE-Entfernung: 100 Meter
PoE-Ausgangsspannung: DC48V, aktives PoE
|
|
Umgebung
|
Betriebstemperatur: -40 °C～75 °C
Lagertemperatur: -40 °C～85 °C
Betriebsfeuchtigkeit: 10%～90%, nicht kondensierend
Lagerfeuchtigkeit: 10%～95%, nicht kondensierend
|
|
Industriestandards
|
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, Allgemein ±6KV
Überspannung: IEC61000-4-5, Differential ±2KV, Common±6KV
|
|
Zertifizierung
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
|
Mechanische Informationen
|
Gehäuse: Wellblechgehäuse, Schutzart IP40
Abmessung: 114*93*35mm
Montagemethode: DIN-Schienen-/Wandmontage
Gewicht: 0,35 kg/0,45 kg (Netto/Brutto)
|
|
Garantie
|
3 Jahre, lebenslanger technischer Support
|
Hauptmerkmale
Managed Industrial PoE Switching
Bietet 5× 10/100/1000 Mbit/s Auto-Sensing RJ45-Ports mit PoE/PoE+-Unterstützung an den Ports 1–4, erkennt automatisch angeschlossene Geräte und liefert bis zu 30 W pro Port in Übereinstimmung mit den IEEE 802.3af/at-Standards.
Erweiterte Web-Management-Funktionen
Unterstützt eine umfassende Reihe von Layer-2-Management-Funktionen, einschließlich VLAN, QoS, IGMP Snooping, Link Aggregation, RSTP, Loop Protection, Port Mirroring, Bandbreitenkontrolle und SNMP, wodurch eine präzise Datenverkehrskontrolle und Netzwerkoptimierung ermöglicht wird.
Hohe Zuverlässigkeit für raue Umgebungen
Der Switch ist mit einem Metallgehäuse mit Schutzart IP40, industriellem EMV-Schutz und 6KV Ethernet-Überspannungsschutz ausgestattet und gewährleistet einen stabilen Betrieb in elektrisch störungsanfälligen und Außenumgebungen.
Industrielles Power-Design
Verwendet redundanten DC48V-Stromeingang mit Verpolungsschutz, der mit gängigen industriellen Stromversorgungssystemen übereinstimmt und die Netzwerkverfügbarkeit in kritischen Anwendungen erhöht.
Kompakte und flexible Installation

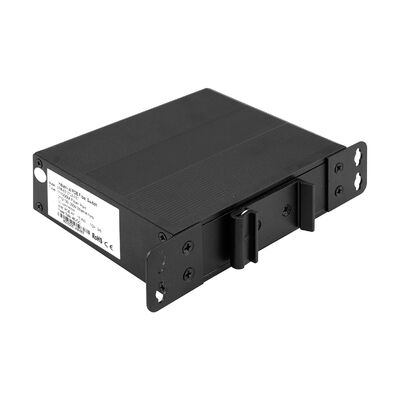

Der kompakte Formfaktor unterstützt die DIN-Schienen- oder Wandmontage und erleichtert die Installation in Schaltschränken, Gehäusen am Straßenrand oder platzbeschränkten Industriepaneelen.
WEB UI
Anwendung
- IP-Überwachungs- und Sicherheitssysteme
- Fabrikautomatisierung und industrielle Steuerungsnetzwerke
- Energieversorgungsunternehmen und SCADA-Systeme
- Eisenbahn-, U-Bahn- und U-Bahn-PIS-Systeme
- Intelligente Verkehrssysteme (ITS)
- Windkraft- und Energieinfrastruktur
- Wasseraufbereitung und Abwasserüberwachung
- Drahtloser Zugang im Freien und Edge-Networking
Verpackungsinformationen
1 Stück Switch
1 Stück Benutzerhandbuch
Zubehör (DIN-Schienenhalterung, Netzteil, Netzwerkkabel usw.) sind NICHT im Karton enthalten, bitte bereiten Sie es selbst vor oder kaufen Sie ein komplettes Set bei uns
Versandkartoninformationen
Produktgröße: 11,4*9,3*3,5 cm
Innenkartongröße: 23*16,5*5,8 cm
Produktgewicht: 0,35 kg
Verpackungsgewicht: 0,45 kg
Masterkartongröße: 67*33*47 cm
Verpackungsmenge: 40 Stück
Verpackungsgewicht: 20 kg
Bestellinformationen
|
IM-WS050GE
|
Industrial Ethernet Switch
5*100/1000M, Unmanaged, Non-PoE, DC12V~DC52V Dual-Eingang
Ideal im Fahrzeugnetzwerk oder industriellen Automatisierungssystem
|
|
IM-WP054GE
|
Industrial PoE Switch
5*100/1000M, Unmanaged, PoE af/at für Port 1~4, 120W Budget
DC48V~DC52V Dual-Eingang
Ideal im CCTV-Sicherheitssystem
|
|
IM-WP054BGE
|
Industrial PoE Switch
5*100/1000M, Unmanaged, PoE af/at für Port 1~4, 120W Budget
DC12V~DC48V Dual-Eingang, mit internem Leistungsverstärker
Ideal im Fahrzeugnetzwerk oder Solarenergiesystem
|
|
IM-WPD054GE
|
Industrial PoE Switch
5*100/1000M, Unmanaged, 1*PD-Port (30W/60W/90W)+PoE af/at für Port 1~4, keine Notwendigkeit, eine zusätzliche Stromversorgung zu verwenden
Ideal im CCTV-Sicherheitssystem
|
|
IM-WS050GM
|
Industrial Web Managed Switch
5*100M/1000M, Web Managed (QoS, VLAN usw.), Non-PoE
DC12V~DC52V Dual-Eingang
Ideal in industriellen Automatisierungssystemen
|
|
IM-WP054GM
|
Industrial Web Managed PoE Switch
5*100M/1000M, Web Managed (QoS, VLAN usw.)
PoE af/at für Port 1~4, 120W Budget, DC48V~DC52V Dual-Eingang
Ideal in industriellen Automatisierungssystemen
|
