1G-basierter SFP-Glasfaser-Switch mit 8 Ports
Übersicht über den 8-Port-Gigabit-Switch

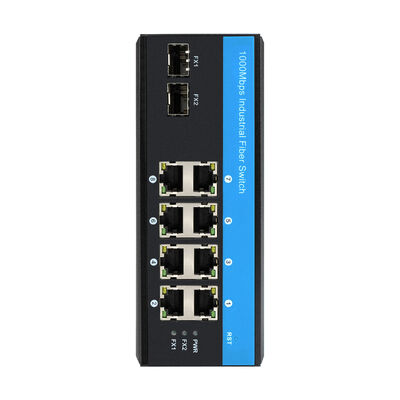

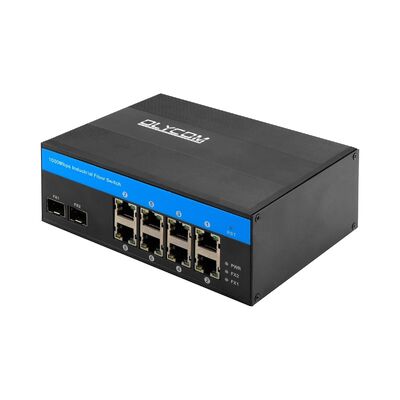

1. Der industrielle Gigabit-Glasfaser-Switch IM-FS280GE ist eine robuste Plug-and-Play-Ethernet-Lösung, die für einen zuverlässigen Betrieb in rauen Industrieumgebungen konzipiert wurde.
2. Mit 2 Gigabit-SFP-Glasfaserports und 8 Gigabit-Ethernet-Kupferports ermöglicht er die nahtlose Integration von Langstrecken-Glasfaserverbindungen mit hochdichter Edge-Gerätekonnektivität.
3. Der IM-FS280GE basiert auf einer industrietauglichen Switching-Architektur mit einem Store-and-Forward-Mechanismus und gewährleistet eine stabile Datenübertragung und konstante Leistung unter hoher Netzwerkauslastung. Sein weitreichender redundanter DC-Stromeingang (DC12V–DC52V) und der Verpolungsschutz erhöhen die Systemzuverlässigkeit in unternehmenskritischen Umgebungen.
4. Mit einem weiten Betriebstemperaturbereich von -40°C bis 75°C, einem verstärkten Metallgehäuse und industriellem EMV-Schutz eignet sich dieser Switch gut für Außengehäuse, Fabrikhallen und unbeaufsichtigte Installationen, bei denen langfristige Stabilität unerlässlich ist.
Technische Daten des industriellen Glasfaser-Switches
|
Produktname
|
Industrieller 10/100/1000Mbit/s-Glasfaser-Switch (2F+8TP)
|
|
Modell-Nr.
|
IM-FS280GE
|
|
Anschluss
|
2x1000M SFP-Glasfaser
SM: 1310 nm/1550 nm, 20 km; 1490 nm/1550 nm, 40~120 km
MM: 1310 nm, 2 km; 850 nm, 500 Meter
8x10/100/1000M UTP RJ45 (Unterstützung von MDI/MDIX-Automatikerkennung)
1x6-PIN-Stromanschlussklemme
|
|
Protokoll
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
|
Switching-Funktionen
|
Übertragungsmodus: Speichern und Weiterleiten
Weiterleitungsverzögerung:<10us
Systembandbreite: 20 Gbit/s (ohne Datenstau)
Weiterleitungsrate: 14,88 Mmps
MAC: 4K
Paketpuffergröße: 1,75 Mb
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100 m)
100/1000BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair (≤100 m)
|
|
LEDs
|
Strom, Glasfaser, Netzwerk, PoE
PWR: Strom
Glasfaser: FX1, FX2
An: Übertragung ist normal
Aus: Übertragung ist NICHT normal (fehlerhaftes optisches Modul oder getrennt)
Kupfer orange: PoE-Anzeige
An: PoE funktioniert
Aus: PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfer grün: Geschwindigkeitsanzeige
An: Übertragungsgeschwindigkeit beträgt 1000 Mbit/s
Blinken: in Übertragung
Aus: Getrennt oder Arbeitsgeschwindigkeit beträgt 10/100 Mbit/s
|
|
Stromverbrauch
|
Volle Auslastung ohne PoE ≤5W
|
|
Stromversorgung
|
Redundanter DC12V~DC52V-Eingang, typischerweise DC12V/DC24V/DC48V
Verkehrte Verbindung: Unterstützung
|
|
Umgebung
|
Betriebstemperatur: -40°C～75°C
Lagertemperatur: -40°C～85°C
Betriebsfeuchtigkeit: 10%～90%, nicht kondensierend
Lagerfeuchtigkeit: 10%～95%, nicht kondensierend
|
|
Industriestandards
|
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, Allgemein ±6KV
Überspannung: IEC61000-4-5, Differential ±2KV, Common±6KV
|
|
Zertifizierung
|
CE-EMV: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische Informationen
|
Gehäuse: Wellblechgehäuse, Schutzart IP40
Abmessung: 158*115*60mm

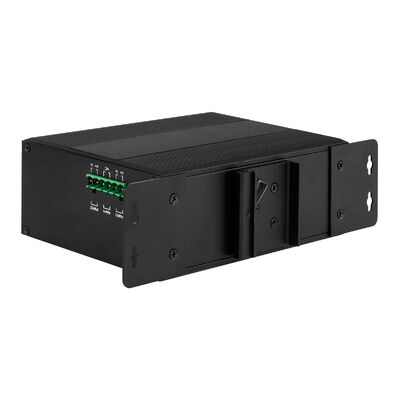

Montagemethode: DIN-Schiene/Wandmontage
Gewicht: 0,75 kg/0,9 kg (Netto/Brutto)
|
|
Garantie
|
3 Jahre, lebenslanger technischer Support
|
3. Anwendung
IM-FS280GE wird häufig in Industrie- und Infrastrukturnetzwerken eingesetzt, bei denen Zuverlässigkeit, Entfernung und Umweltbeständigkeit entscheidend sind, einschließlich:
- IP-Überwachungs- und Sicherheitssysteme
- Energieversorger und SCADA-Netzwerke
- Eisenbahn-, U-Bahn- und Transportsysteme
- Windkraft- und Energieinfrastruktur
- Fabrikautomation und Fließbänder
- Intelligente Verkehrssysteme (ITS)
- Wasseraufbereitung und Abwasserüberwachung
- Militärische und raue Industrieumgebungen
4. Hauptmerkmale
Gigabit-Glasfaser- und Ethernet-Konnektivität
Ausgestattet mit 2× 1000 Mbit/s SFP-Glasfaserschlitzen und 8× 10/100/1000 Mbit/s Auto-Sensing-RJ45-Ports unterstützt der Switch flexible Netzwerktopologien und ermöglicht sowohl Langstrecken-Glasfaserübertragung als auch Hochgeschwindigkeits-Kupferzugang am Edge.
Industrietaugliche Zuverlässigkeit
Der IM-FS280GE wurde für den Dauerbetrieb in extremen Umgebungen entwickelt und unterstützt einen Betrieb von -40°C bis 75°C, verfügt über ein Wellblechgehäuse und bietet einen 6-kV-Ethernet-Überspannungsschutz, wodurch er sich ideal für Industrie- und Außenanwendungen eignet.
Stabile Leistung und effizientes Switching
Die nicht blockierende Switching-Fabric, die geringe Weiterleitungsverzögerung und die großzügige Paketpufferung gewährleisten einen reibungslosen Datenfluss für bandbreitenintensive Anwendungen wie Videostreaming und Echtzeitüberwachung.
Flexibler Stromeingang für Industriesysteme
Unterstützt redundante DC-Stromeingänge, die üblicherweise in industriellen Steuerungssystemen verwendet werden (12 V / 24 V / 48 V), wodurch die Netzwerkverfügbarkeit verbessert und die Stromintegration vereinfacht wird.
Einfache Installation und Konformität
DIN-Schienen- oder Wandmontageoptionen ermöglichen eine schnelle Bereitstellung in Schaltschränken. Das Gerät entspricht den CE- und FCC-Standards und erfüllt die globalen Anforderungen an industrielle Netzwerke.
5. Zubehör
|
Industrielles optisches Modul
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310 nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Industrielles DIN-Netzteil
|
|
IM-DAC220/DC12V1.67A
|
AC220V auf DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V auf DC24V1A, -30℃～70℃
|
FAQ
1, Auf welchem Chip basiert es?
Olycom: Realtek
2, Kann ich es anpassen?
Olycom: Ja
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagesatz, Stromanschlussklemme usw.)
3, Wird es verwaltet?
Olycom: Nein
Es ist nur einfaches Plug-and-Play, aber wir haben ein verwaltetes Modell (IM-FS280GM)
