Olycom Gigabit Ethernet Glasfaser-Switch
Hauptmerkmale
1. Gigabit Ethernet mit Glasfaser-Uplink
Mehrere automatische 10/100/1000 Mbit/s RJ45-Ports bieten flexible Gerätekonnektivität, während ein 1000 Mbit/s SFP-Steckplatz die Fernübertragung über Glasfaser mit Multimode- oder Single-Mode-Modulen unterstützt.
2. Fernübertragung & Störungsresistenz
Glasfaserverbindungen ermöglichen eine stabile Kommunikation über Entfernungen von bis zu mehreren Kilometern, wodurch der Switch ideal für elektrisch störanfällige oder geografisch verteilte Installationen ist.
3. Industrietaugliche Zuverlässigkeit
Der Switch wurde für extreme Bedingungen entwickelt und arbeitet zuverlässig von -40 °C bis +75 °C. Er verfügt über einen 6-kV-Ethernet-Überspannungsschutz, der eine stabile Leistung in Außen- und Industrieumgebungen gewährleistet.
4. Stabile Switching-Leistung
Eine Store-and-Forward-Switching-Architektur mit Gigabit-Durchsatz sorgt für eine reibungslose Datenweiterleitung für Steuerungs-, Überwachungs- und Automatisierungsdatenverkehr.
5. Weite Spannungseingang
Unterstützt einen breiten DC-Stromeingangsbereich, einschließlich Verpolungsschutz, wodurch eine flexible Integration in industrielle Stromversorgungssysteme ermöglicht wird.
6. Kompaktes, lüfterloses Design
Die lüfterlose natürliche Kühlung und ein kompaktes IP40-Metallgehäuse reduzieren den Wartungsaufwand und ermöglichen einen geräuschlosen Betrieb in Schaltschränken.
7. Einfache Installation & Integration

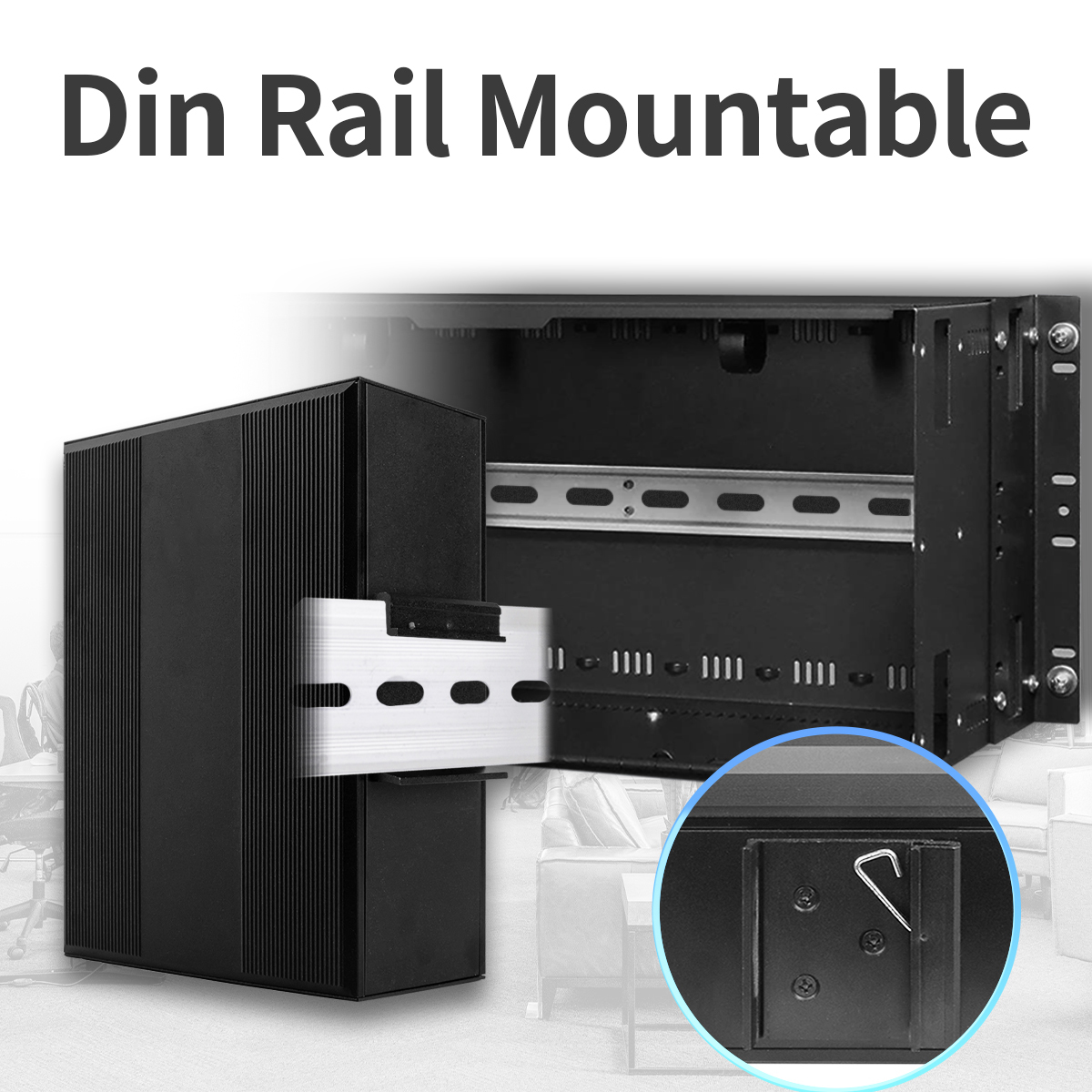

Auto MDI/MDIX vereinfacht die Verkabelung, während die DIN-Schienen- oder Wandmontage eine schnelle Installation in Industrieschalttafeln und Feldgehäusen ermöglicht.
Spezifikation des industriellen Netzwerk-Switches
|
Produktname
|
10/100/1000 Mbit/s industrieller Glasfaser-Switch (1F+6TP)
|
|
Modell-Nr.
|
IM-FS160GE
|
|
Anschluss
|
1x 1000 Mbit/s SFP-Ports
SM: 1310 nm/1550 nm, 20 km
1490 nm/1550 nm, 40~120 km
MM: 1310 nm, 2 km; 850 nm, 500 m
8x10/100/1000M UTP RJ45 (Unterstützung von MDI/MDIX Auto-Sensing)
|
|
Switching-Funktionen
|
Übertragungsmodus: Speichern und Weiterleiten
Systembandbreite: 14 Gbit/s (kein Datenstau)
Weiterleitungsrate: 10,416 Mpps
MAC: 4K
Paketpuffergröße: 1,75 MB
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100 m)
100/1000BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair (≤100 m)
SFP-Port, Übertragungsentfernung: 20 km, 40 km, 60 km, 80 km, 100 km
|
|
LEDs
|
Strom, Netzwerk, Glasfaser
|
|
Stromversorgung
|
Eingangsspannung: DC 12-52V
Leistungsaufnahme ohne Last: 5W
Verpolungsschutz: Unterstützung
|
|
Umgebung
|
Betriebstemperatur: -40～75 °C
Lagertemperatur: -40～85 °C
Betriebsfeuchtigkeit: 10%～90%, nicht kondensierend
Lagerfeuchtigkeit: 10%～95%, nicht kondensierend
|
|
Industriestandards
|
EMI: FCC Part 15 Subpart B Klasse A, EN 55022 Klasse A
EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8
Verkehrssteuerung: NEMA-TS2
Vibration: IEC 60068-2-6
Freier Fall: IEC 60068-2-32
Schock: IEC 60068-2-27
Schienenverkehr: EN 50121-4
|
|
Sicherheit
|
CE-Kennzeichnung, kommerziell
CE/LVD EN60950
|
|
Mechanische Informationen
|
Gehäuse: Wellblechgehäuse
Sicherheitsklasse: IP40
Abmessung: 158 x 115 x 60 mm
Montagemethode: DIN-Schiene/Wandmontage
|
|
Garantie
|
Ersatz innerhalb von 1 Jahr; 3 Jahre Reparatur
|
Anwendung
1. Industrielle Automatisierungsnetzwerke
Ideal für den Anschluss von SPS, HMI, Sensoren und Controllern in Fabrik- und Prozessautomatisierungssystemen.
2. Transport- und Verkehrssysteme
Geeignet für Straßenrandgehäuse, Eisenbahnsignalisierung und Verkehrssteuerungsnetzwerke, die eine robuste Glasfaserverbindung erfordern.
3. Energie- und Versorgungsinfrastruktur
Unterstützt Umspannwerke, Windparks und Überwachungssysteme mit stabiler Ethernet- und Glasfaserkommunikation.
4. Sicherheits- und Überwachungssysteme
Zuverlässiger Backbone- oder Access-Switch für IP-Überwachungs- und -Überwachungsgeräte, die in rauen Umgebungen eingesetzt werden.
5. Außen- und Remote-Installationen
Konzipiert für Langstrecken- und störungsresistente Netzwerke in industriellen Außen- und Infrastrukturanwendungen.
Verpackungsinformationen
-
1 Stück Switch
-
1 Stück Benutzerhandbuch
Anmerkung
Zubehör (DIN-Schienenhalterung, Netzteil, Netzwerkkabel usw.) sind NICHT im Lieferumfang enthalten
Bitte bereiten Sie es selbst vor oder kaufen Sie ein komplettes Set bei uns
Informationen zum Versandkarton
Produktgröße: 158*115*60mm
Innenkartongröße: 253*208*80mm
Produktgewicht: 0,75 kg
Verpackungsgewicht: 0,9 kg
Hauptkartongröße: 555*400*410mm
Verpackungsmenge: 20 Stück
Verpackungsgewicht: 20 kg
Übersicht
Der Olycom IM-FS160GE ist ein kompakter industrieller Gigabit-Glasfaser-Ethernet-Switch, der für eine zuverlässige Netzwerkerweiterung in rauen Umgebungen konzipiert wurde.
Mit mehreren Gigabit-Kupferports und einem Gigabit-SFP-Glasfaser-Uplink ermöglicht er die nahtlose Integration von industriellen Ethernet-Geräten und erweitert gleichzeitig die Kommunikationsentfernung weit über die Grenzen der Kupferverkabelung hinaus.
Der IM-FS160GE wurde mit einem industrietauglichen Metallgehäuse, einem weiten Betriebstemperaturbereich von -40 °C bis +75 °C und einer flexiblen DIN-Schienen- oder Wandmontage ausgestattet und bietet eine stabile, kontinuierliche Leistung für Automatisierungssysteme, Transportnetzwerke und Außeninfrastrukturen, bei denen Zuverlässigkeit entscheidend ist.
Zubehör
|
Industrielles optisches Modul
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310 nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Industrielles DIN-Netzteil
|
|
IM-DAC220/DC12V1.67A
|
AC220V auf DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V auf DC24V1A, -30℃～70℃
|
