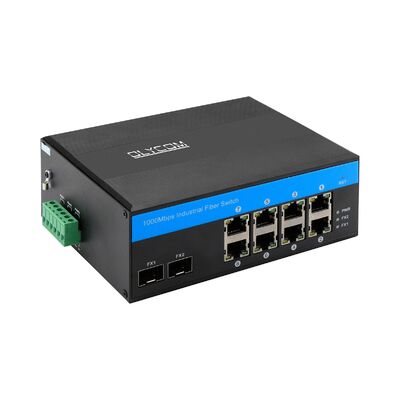

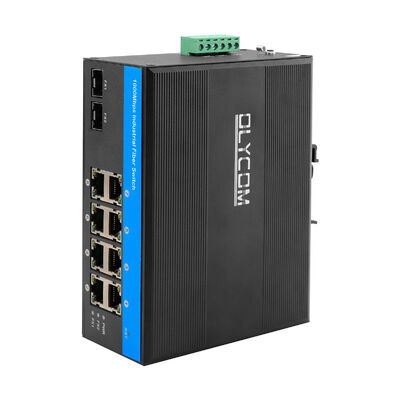

Olycom 8 Port PoE Gigabit-Netzwerk-Switch
1Spezifikation für den 8-Port-Industrialschalter
|
Produktbezeichnung
|
10/100/1000Mbps Industrieller PoE-Faserschalter ((2F+8TP)
|
|
Modell Nr.
|
IM-FP288GE
|
|
Hafen
|
2x1000M SFP-Fasern
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
8x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
1x6-PIN-Leistungsterminalblock
|
|
Protokoll
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3 bei 30 W ((PoE+)
|
|
Wechselfunktionen
|
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 20 Gbps (ohne Staus)
Weiterleitungsgeschwindigkeit: 14,88 Mms
- 4K.
Paketpuffergröße: 1,75 MB
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
|
Leuchten
|
Energie, Glasfaser, Netzwerk, PoE
PWR: Leistung
Faser: FX1, FX2
An: Übertragung normal
Ausgeschaltet: Die Übertragung ist NICHT normal ((fehlerhaftes optisches Modul oder getrennt)
Kupferorange: PoE-Indikator
On:PoE arbeitet
Ausgeschaltet:PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfergrün: Geschwindigkeitsanzeiger
An: Übertragungsgeschwindigkeit 1000 Mbps
Blinzeln: Übertragung
Ausgeschaltet:Ausgeschaltet oder Betriebsgeschwindigkeit 10/100Mbps
|
|
Stromverbrauch
|
Volllast ohne PoE≤5W
|
|
Stromversorgung
|
Leistungszufuhrspannung PoE: 48V (max. 52V)
Leistung der einzelnen PoE-Stromversorgung: 30 W (Anschluss 1 bis 8)
Gesamtbudget: 240 W
Ausgangsspannung PoE: 48V
Rückverbindung: Unterstützung
|
|
PoE-Verkabelung
|
1/2 (V+), 3/6 (V-)
|
|
Umwelt
|
Betriebstemperatur: -40°C 75°C
Aufbewahrungstemperatur: -40°C/85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
|
Industriestandards
|
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
|
Zertifizierung
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische Informationen
|
Schale: Wellmetallhülle, IP40-Grad
Abmessungen: 158*115*60mm
Montagemethode: Anbau auf der Schiene/an der Wand
Gewicht: 0,75Kg/0,9Kg ((Netto/Brutto)
|
|
Gewährleistung
|
3 Jahre, lebenslanger technischer Support
|
2Schlüsselmerkmale des 8-Port-Ethernet-Switches
1Integrierte Gigabit-PoE und Glasfaserkonnektivität
Acht automatisch erfasste RJ45-Ports mit 10/100/1000Mbps liefern IEEE 802.3af/at PoE-Leistung und Daten über ein einzelnes Ethernet-Kabel.während zwei Gigabit-SFP-Slots flexible Glasfaser-Uplinks für die Fern- oder störungsfreie Übertragung bieten.
2. Hohe PoE-Strombudget für Multi-Device-Einsätze
Jeder PoE-Anschluss unterstützt eine Leistung von bis zu 30 Watt mit einem Gesamtbudget von 240 Watt und ermöglicht den stabilen Betrieb mehrerer Hochleistungsgeräte wie PTZ-Kameras und drahtlose Outdoor-APs.
3. Zuverlässigkeit in industrieller Qualität
Der Schalter ist für anspruchsvolle Umgebungen konzipiert und unterstützt den Betrieb bei hohen Temperaturen (-40 °C bis 75 °C) und bietet einen 6 KV Ethernet-Oberspannungsschutz.Unterstützung des ununterbrochenen Betriebs in Außen- und elektrisch lauten Bereichen.
4. Intelligente PoE-Erkennung und sichere Stromversorgung
Automatisch erkennt nicht PoE- und IEEE 802.3af/at-konforme Geräte und liefert nur Strom, wenn dies zum Schutz der angeschlossenen Geräte erforderlich ist.
5. Stabile Schaltleistung
Eine Speicher-und-Forward-Schaltarchitektur, Gigabit-Durchsatz und effiziente Durchflusssteuerung sorgen für eine reibungslose Datenübertragung für Video-, Steuerungs- und Überwachungsverkehr.
6Einfache Installation und Wartung
Unmanaged, Plug-and-Play-Design mit Auto MDI/MDIX beseitigt die Konfigurationskomplexität.Kompaktes Metallgehäuse mit DIN-Schienen- oder Wandmontage ermöglicht eine einfache Einbindung in Industrie- und Feldschränke.
3Überblick über den Schalter für industrielle Netze
Der IM-FP288GE Industrial PoE Fiber Switch ist eine robuste Plug-and-Play-Netzwerklösung für industrielle Umgebungen, in denen Strom, Entfernung und Zuverlässigkeit am wichtigsten sind.
Durch die Kombination von 8 Gigabit PoE-Kupferanschlüssen mit 2 Gigabit SFP-Faser-Uplinks liefert es Daten und Strom an IP-Kameras, drahtlose Zugangspunkte,und Industrie-Ethernet-Geräte, während das Netzwerk weit über die 100-Meter-Kupfergrenze durch Glasfaser ausgedehnt.
Der IM-FP288GE ist für schwierige Bedingungen entwickelt und arbeitet zuverlässig von -40°C bis 75°C, verfügt über industriellen Überspannungsschutz und unterstützt eine DIN-Schiene- oder Wandmontage.Mit intelligenter PoE-Erkennung und einem hohen Gesamtstrombudget, vereinfacht es den Einsatz in Außen-, Verkehrs-, Energie- und Automatisierungsnetzen, in denen Stabilität und Einfachheit der Installation von entscheidender Bedeutung sind.
4Anwendung des CCTV PoE-Switches
1. IP-Überwachungssysteme
Ideal für die Versorgung und Anbindung von IP-Kameras in Städten, Fabriken, Campus und Außenstandorten, mit Glasfaser-Uplinks, die die Abdeckung über große Entfernungen erweitern.
2. Intelligente Verkehrs- und Schienensysteme
Unterstützt eine stabile Daten- und Stromversorgung für Verkehrsüberwachung, U-Bahn-PIS und Schienenkommunikationsnetze in rauen Umgebungen.
3. Energie, Strom und SCADA-Netzwerke
Gut geeignet für Umspannwerke, Windparks und Kraft-Automatisierungssysteme, die hohe Zuverlässigkeit, Überspannungsschutz und Fernübertragung erfordern.
4Industrieautomation und Fertigung
Bietet eine zuverlässige Ethernet- und PoE-Konnektivität für Sensoren, Controller und industrielle Endgeräte auf Fabrikflächen.
5. Kommunal- und Infrastrukturprojekte
Häufig in der Abwasserbehandlung, in der Metallurgie und in der öffentlichen Infrastruktur, wo robustes Design und langfristige Stabilität unerlässlich sind.
5. Verpackungsinformationen
- 1 pc Schalter
- 1 PC Benutzerhandbuch
Anmerkung
Zubehör ((DIN Schienenhalter, optisches Modul, Stromversorgung, Patchcord, Netzwerkkabel etc.) sind nicht in der Verpackung enthalten, bitte bereiten Sie es selbst oder kaufen Sie ein ganzes Set von uns
Informationen über die Versandbox
Produktgröße: 15,8*11,5*6cm
Innerer Kasten: 25,3*20,8*8cm
Produktgewicht: 0,75 kg
Gewicht der Verpackung: 0,9 kg
Größe der Masterbox: 55,5*40*41cm
Verpackungsmenge: 20 Stück
Gewicht der Verpackung: 20 kg
6. häufig gestellte Fragen
1Auf welchem Chip basiert es?
Olycom: Realtek
2Kann ich es anpassen?
- Ja.
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagekit, Stromterminalblock usw.)
3- Ist es in Ordnung?
Nein.
Es ist einfach Plug-and-Play, aber wir haben ein verwaltetes Modell ((IM-FP288GM)
