4-Port-Gigabit-DIN-PoE-Schalter
1. Überblick

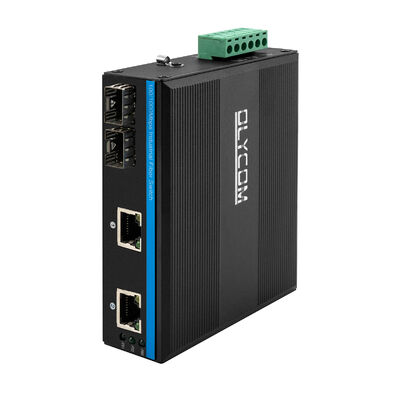

Der IM-FP222GE ist ein kompakter Gigabit-PoE-Faser-Switch in industrieller Qualität, der für eine zuverlässige Daten- und Stromverbindung in rauen und missionskritischen Umgebungen entwickelt wurde.
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Sie ermöglicht die nahtlose Integration von Glasfaser-Backbone-Netzwerken mit angetriebenen Edge-Geräten wie IP-Kameras und drahtlosen Zugangspunkten.
Mit einem breiten Betriebstemperaturbereich (-40°C bis +75°C), einem robusten Überspannungsschutz und einem robusten DIN-Rail-Metallgehäuse ist der IM-FP222GE für den kontinuierlichen Betrieb in der industriellen Automatisierung ausgelegt.Verkehrswesen, und Außenüberwachungssysteme.
Es ist eine ideale Lösung für IP-Überwachung, Wind, Elektrizität, U-Bahn-PIS, Montageautomation, Power SCADA, Abwasserbehandlung, Metallurgie, intelligenter Transport, Schienenverkehr,Militärische und andere Industriezweige
2. Spezifikation
|
Produktbezeichnung
|
10/100/1000Mbps Industrieller PoE-Faserschalter ((2F+2TP)
|
|
Modell Nr.
|
Im-FP222GE
|
|
Hafen
|
2x100/1000M SFP-Fasern
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
2x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
1x6-PIN-Leistungsterminalblock
|
|
Protokoll
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3 bei 30 W ((PoE+)
|
|
Wechselfunktionen
|
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 8 Gbps (ohne Staus)
Weiterleitungsgeschwindigkeit: 5,952 Mmps
- 4K.
Paketpuffergröße: 1,75 MB
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
|
Leuchten
|
Energie, Glasfaser, Netzwerk, PoE
PWR: Leistung
Faser: FX1, FX2
An: Übertragung normal
Ausgeschaltet: Die Übertragung ist NICHT normal ((fehlerhaftes optisches Modul oder getrennt)
Kupferorange: PoE-Indikator
PoE funktioniert
Ausgeschaltet: PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfergrün: Geschwindigkeitsanzeiger
An: Übertragungsgeschwindigkeit 1000 Mbps
Blinzeln: Übertragung
Ausgeschaltet: Nicht angeschlossen oder Betriebsgeschwindigkeit 10/100Mbps
|
|
Stromverbrauch
|
Volllast ohne PoE≤5W
|
|
Stromversorgung
|
Leistungszufuhrspannung PoE: 48V (max. 52V)
Leistung der einzelnen PoE-Stromversorgung: 30 W (Anschluss 1 ~ 2)
Gesamtbudget: 60 W
Ausgangsspannung PoE: 48V
Rückverbindung: Unterstützung
|
|
PoE-Verkabelung
|
1/2 (V+), 3/6 (V-)
|
|
Umwelt
|
Betriebstemperatur: -40°C 75°C
Aufbewahrungstemperatur: -40°C/85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
|
Industriestandards
|
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
|
Zertifizierung
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische Informationen
|
Schale: Wellmetallhülle, IP40-Grad
Abmessungen: 114*93*35 mm

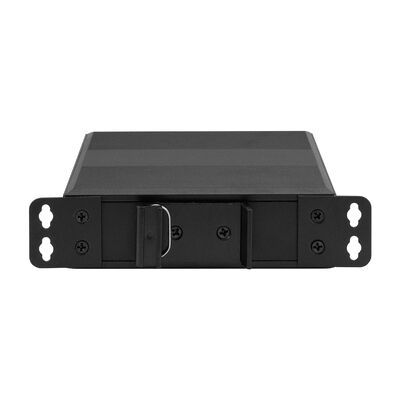

Montagemethode: Anbau auf der Schiene/an der Wand
Gewicht: 0,35 kg/0,45 kg ((Netto/Brutto)
|
|
Gewährleistung
|
3 Jahre, lebenslanger technischer Support
|
3. Hauptmerkmale
1. Gigabit-Fiber und PoE-Integration
2 × 100/1000Mbps SFP-Faseranschlüsse, die Multimode- und Ein-Mode-Fasermodule für flexible Übertragungsstrecken unterstützen
2 × 10/100/1000Mbps RJ45 PoE-Ports, die mit IEEE 802.3af/at kompatibel sind und bis zu 30 W pro Port liefern
Gesamt PoE-Leistungsbudget von 60 W, geeignet für IP-Kameras mit hoher Leistung und drahtlose Geräte
2. Stabile Schaltleistung
Die Speicher- und Weiterleitungs-Schaltarchitektur gewährleistet die Datenintegrität
Hohe Systembandbreite mit nicht blockierender Weiterleitung und geringer Latenzzeit
Automatische Verhandlung und Automatische MDI/MDIX vereinfachen die Netzwerkanbindung
Flusssteuerung für Full-Duplex- und Half-Duplex-Kommunikation
3. Zuverlässigkeit in industrieller Qualität
6KV-Ethernet-Schutz gegen Überspannungen und starke EMV-Immunität für Außenumgebungen und Umgebungen mit hohen Störungen
Breite Gleichstromzuführung (48V PoE-System) mit Umkehrpolaritätsschutz
Gelbmetallgehäuse ohne Lüfter (IP40) für eine effiziente Wärmeableitung
DIN-Schienen- oder Wandmontagemöglichkeiten für eine flexible Montage
4. Einfache Überwachung und Einhaltung
LED-Anzeigen für Leistung, Glasfaserverbindung, Ethernet-Aktivität, Geschwindigkeit und PoE-Status
Er erfüllt die CE- und FCC-Normen und eignet sich für globale Einsätze.
4. Abmessungen
- 1 pc Schalter
- 1 PC Benutzerhandbuch
Anmerkung
Zubehör ((DIN Schienenhalter, optisches Modul, Stromversorgung, Patchcord, Netzwerkkabel etc.) sind nicht in der Verpackung enthalten, bitte bereiten Sie es selbst oder kaufen Sie ein ganzes Set von uns
Informationen über die Versandbox
Produktgröße: 11,4*9,3*3,5cm
Innerer Kasten: 23*16,5*5,8cm
Produktgewicht: 0,35 kg
Gewicht der Verpackung: 0,45 kg
Größe der Masterbox: 67*33*47cm
Verpackungsmenge: 40 Stück
Gewicht der Verpackung: 20 kg
5. Zubehör
|
Industrieoptisches Modul
|
|
Ausrüstung für die Verarbeitung von Daten
|
1000BASE-SX
|
|
Ausrüstung für die Verarbeitung von Daten
|
1000BASE-SX ((1310nm)
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
1000BASE-LX
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
Einheitliche Datenbank
|
|
Ausrüstung für die Verarbeitung von Schadstoffen
|
Einheitliche Datenbank für die Bereitstellung von Daten
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Industrielle DIN-Stromversorgung
|
|
Im-DAC220/DC48V2.5A
|
AC220V bis DC48V2.5A, -40°C ∼70°C
|
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die Fahrzeuge, die in Anhang I der Verordnung (EU) Nr. 167/2013 aufgeführt sind.
|
AC220V bis DC48V5A, -40°C ∼70°C
|
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die Fahrzeuge, die in Anhang I der Verordnung (EU) Nr. 167/2013 aufgeführt sind.
|
AC220V bis DC48V10A, -40°C ∼70°C
|
6. Anwendung
1, CCTV-PoE-System
2, Glasfasertelecom
