2.5G verwalteter PoE-Fiber-Bypass-Schalter 8 Port
1. Produktübersicht

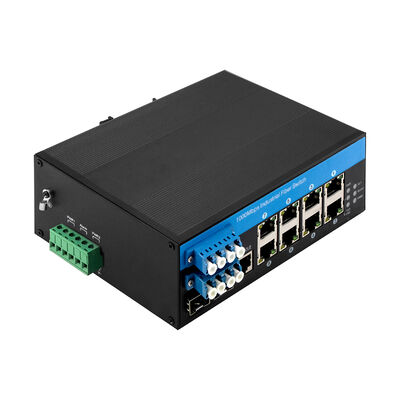

Der IM-FBP288GW ist ein verwalteter PoE-Faser-Bypass-Switch in industrieller Qualität, der für die optische Kommunikation und Stromversorgung von kritischen Aufgaben entwickelt wurde.
Es enthält 8 × 10/100/1000Mbps PoE RJ45-Ports, 2 × 100/1000/2500Mbps SFP-Faseraufschluss-Ports und 2 × LC-Faserableitungen,die eine ununterbrochene optische Übertragung auch bei Stromausfall oder Geräteausfall ermöglicht.
Der Switch unterstützt IEEE 802.3af/at PoE mit einem Gesamtstrombudget von bis zu 240 W und sorgt für eine zuverlässige Stromversorgung von IP-Kameras, drahtlosen Zugangspunkten und industriellen Edge-Geräten.
mit einem industriellen IP40-Metallgehäuse, DIN-Schienen- oder Wandmontage und einer Betriebstemperatur von -40 °C bis +75 °C,Der IM-FBP288GW ist speziell für raue Umgebungen entwickelt, in denen die Verfügbarkeit des Netzwerks und der Schutz des optischen Pfades von entscheidender Bedeutung sind..
2. Spezifikation
|
Produktbezeichnung
|
10/100/1000Mbps verwalteter industrieller PoE-Fiber-Bypass-Switch ((2F+8TP)
|
|
Modell Nr.
|
IM-FBP288GW
|
|
Hafen
|
2*100/1000/2500Mpbs SFP-Anschlüsse
2* LC-Bypassanschlüsse (SM/MM)
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
8*10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
|
Protokoll
|
Ich habe eine IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
Einheitliche Datenbank für die Bereitstellung von Daten zur Datenübertragung1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Wechselfunktionen
|
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 26 Gbps (ohne Verkehrsstaus)
Weiterleitungsrate: 19.344 Mpps
DRAM-Größe: 128 M
Lichtstrahlgröße: 16M
Paketpuffergröße: 4 MB
VLAND-ID: 4096
MAC-Adresstabelle Größe: 8K
Jumbo Frame: 9,6KB
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
|
Leuchten
|
Strom, Netzwerk, Faser
PWR: Leistung
Orange: Link/ACT
Grün: 1000M Netzwerkgeschwindigkeit ((ausgeschaltet, wenn es 100Mb/s ist)
Faser: FX1/FX2
|
|
Stromversorgung
|
Eintrittsspannung: 48V (max. 52V)
Ausgangsspannung PoE: 48V
Einzelne PoE-Ausgangsleistung: 30W (Port 1~8)
Höchstbudget: 240 W
Rückverbindung: Unterstützung
|
|
PoE-Verkabelung
|
PoE ab/zu: 1/2 ((V+), 3/6 ((V-)
|
|
Umwelt
|
Betriebstemperatur: -40°C 75°C
Aufbewahrungstemperatur: -40°C/85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
|
Industriestandards
|
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
|
Zertifizierung
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische Informationen
|
Schale: Wellmetallhülle, IP40-Grad
Abmessungen: 158*115*60mm
Montagemethode: Anbau auf der Schiene/an der Wand
Gewicht: 0,75Kg/0,9Kg ((Netto/Brutto)
|
|
Gewährleistung
|
3 Jahre, lebenslanger technischer Support
|
|
Fiber-Bypass
|
|
Kategorie
|
Einheit
|
Spezifikation
|
|
Wellenlängenbereich
|
m
|
850 ± 40/1300 ± 40
|
1260 bis 1650
|
|
Prüfwellenlänge
|
m
|
mit einer Breite von nicht mehr als 15 mm
|
1310/1550
|
|
Einfügungsverlust
|
dB
|
Typ: 0,6 Max: 1.0
|
Typ: 0,6 Max: 1.0
|
|
Rücklaufverlust
|
dB
|
MM≥30 SM≥50
|
|
Kanalübertragung
|
dB
|
MM≥35 SM≥55
|
|
Polarisierungsverlust
|
dB
|
≤ 005
|
|
Wellenlängenverlust
|
dB
|
≤ 005
|
|
Temperaturverlust
|
dB
|
≤ 005
|
|
Wiederholbarkeit
|
dB
|
≤ 005
|
|
Betriebsspannung
|
v
|
3.3V-5V
|
|
Lebensdauer
|
Zeiten
|
≥ 100000000
|
|
Umschaltzeit
|
m
|
≤ 10
|
|
Übertragungsoptische Leistung
|
Mw
|
≤ 500
|
|
Betriebstemperatur
|
o
|
-20 ~ +70
|
|
Lagertemperatur
|
o
|
-40 ~ +85
|
Als unentbehrlicher Bestandteil der optischen Kommunikation und des Schutzsystems ist der Glasfaser-Bypass für verschiedene optische Wege wie
-
Netzwerk für die Metropolregion (MAN)
-
Dynamische Konfiguration von Add/Drop Multiplexing
-
Überwachung des Systems
-
Forschung und Entwicklung im Labor
In der Zwischenzeit charakterisiert der Faserpassschalter
3. WEB Informationen
- Unterstützung der Kabeldiagnostik und kann den Fehlerpunkt lokalisieren
- Unterstützung von IEEE802.3az EEE ((Energieeffizientes Ethernet) Management, Optimierung des Stromverbrauchs
- Unterstützung von STP, RSTP, MSTP, ITU-T G.8032 Ethernet-Schutzring ((EPR)
- Unterstützung von QoS, Transportklassifizierung QoS, CoS, Bandbreitenkontrolle ((Eingangs-/Ausgangsrichtung), Sturmbekämpfung, differenzierte Dienste
- Unterstützung für IEEE802.1q VLAN, VLAN-Port, Mac-basierte VLAN, IP-Subnetz VLAN, Protokoll VLAN, VLAN-Konverter, MVR
- Unterstützung dynamischer IEEE802.3ad LACP-Verbindungsaggregation, statischer Verbindungsaggregation
- Unterstützung von IGMP/MLD-Snooping V1/V2/V3, IGMP-Filterung/Modulierung, IGMP-Suche
- Support-Bericht des IGMP-Agenten, MLD schnüffelt.
- Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Unterstützung von Cisco® wie CLI, Webmanagement, SNMP v1/v2c/v3, Telnet
- Unterstützung von Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert das Scheitern des Upgrades
- Unterstützung von DHCP-Client/Relay/Snooping/Snooping-Option 82/Relay-Option 82
- Unterstützung von RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Unterstützung von IPV6 Telnet-Server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
4. Anwendung
- Metropolitan Area Networks (MAN) ¢ Sicherstellung einer ununterbrochenen Glasfaserübertragung, wenn Inline-Geräte ausfallen oder Wartung erforderlich sind.
- CCTV- und Sicherheitsüberwachungssysteme Power IP-Kameras über PoE, während Glasfaserverbindungen in Außen- und Straßeneinsätzen geschützt werden.
- Industrieautomatisierung und Überwachung
- Optische Netzwerküberwachungssysteme Ideal für die Einführung von Überwachungs-, Analyse- oder Schutzgeräten ohne Verkehrsunterbrechung.
- Labor- und F&E-Umgebungen ¢ Bietet eine stabile, wiederholbare Glasfaserschaltung für optische Tests und Systemvalidierung.
- Verkehrs- und Smart-City-Infrastruktur unterstützt Verkehrsüberwachung, Eisenbahnkommunikation und städteweite Überwachungsnetze.
5. Verpackungsliste
-
1 pc Schalter
-
1 PC Benutzerhandbuch
-
1 Stück Konsole-Kabel
Anmerkung
Zubehör ((DIN Schienenhalter, optisches Modul, Stromversorgung, Patchcord, Netzwerkkabel etc.) sind nicht in der Verpackung enthalten, bitte bereiten Sie es selbst oder kaufen Sie ein ganzes Set von uns
Informationen über die Versandbox
Produktgröße: 15,8*11,5*6cm
Innerer Kasten: 25,3*20,8*8cm
Produktgewicht: 0,75 kg
Gewicht der Verpackung: 0,9 kg
Größe der Masterbox: 55,5*40*41cm
Verpackungsmenge: 20 Stück
Gewicht der Verpackung: 20 kg
6. häufig gestellte Fragen
1Auf welchem Chip basiert es?
Olycom: Vitesse
2Kann ich es anpassen?
- Ja.
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagekit, Stromterminalblock usw.)
3Kann ich es mit 10/100M Geräten verbinden?
- Ja.
Für LAN-Ports sind sie 10/100/1000M automatisch erfasst
Für Glasfaser-Ports bitte 100 Mbps Geschwindigkeit über Web-GUI oder CLI konfigurieren
4Kann ich die PoE-Funktion für einige Ports abschalten, wenn nötig?
A: Ja.
Alle PoE-Managed-Switches dieser Serie unterstützen PoE-Management
Bitte stellen Sie einfach den PoE-Status über Web-GUI oder CLI ein
5Machst du SKD/CKD?
A: Ja.
Als Fabrik haben wir uns schon oft damit auseinandergesetzt.
