Olycom verwaltete industrielle PoE-Faser-Schalter
1. Produktübersicht

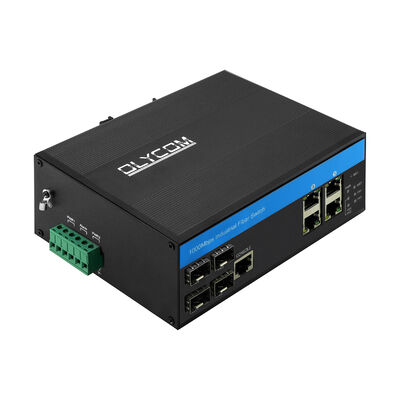

1.1 Der IM-FP444GW ist ein verwalteter PoE-Faser-Switch in industrieller Qualität, der für eine zuverlässige Ethernet- und Glasfaserübertragung in rauen Umgebungen entwickelt wurde.Es integriert 4 × 100/1000/2500Mbps SFP-Faser-Ports mit 4 × 10/100/1000Mbps PoE-fähigen RJ45-Ports, die eine flexible Zugriffs- und Aggregationslösung für industrielle Netze, Außenüberwachung und verteilte Glasfaserarchitekturen bietet.
1.2 Konform mit IEEE 802.3af/at liefert der Switch bis zu 30 W pro PoE-Port mit einem Gesamtstrombudget von 120 W, was eine stabile Leistung und Datenübertragung an IP-Kameras, drahtlose APs,und Randgeräte. mit IP40-Metallgehäuse, DIN-Schienen- oder Wandmontage und einem breiten Betriebstemperaturbereich von -40°C bis +75°C,Der IM-FP444GW ist für den kontinuierlichen Betrieb in anspruchsvollen Industrie- und Außenanwendungen ausgelegt..
2. Hauptmerkmale
Der IM-FP444GW kombiniert fortschrittliches Layer-2-Management, industriellen Schutz und leistungsstarke Schaltfunktionen:
-
Hybrid Fiber & PoE Design 4 × 2.5G SFP-Ports für die Fernübertragung mit Glasfaser und 4 × Gigabit RJ45 PoE-Ports.
-
Industrie PoE-Stromversorgung mit IEEE 802.3af/at-Konformität, 30 W pro Port, 120 W Gesamt PoE-Budget, 48 V Ausgang.
-
Advanced Layer 2 Management unterstützt VLAN (802.1Q), QoS, IGMP/MLD-Snooping, LACP-Linkaggregation und Bandbreitenkontrolle.
-
Ring-Schutz und Redundanz unterstützt STP, RSTP, MSTP und ITU-T G.8032 Ethernet-Schutzring (EPR) für eine schnelle Netzwerkwiederherstellung.
-
Industrielle Zuverlässigkeit 6KV Ethernet Überspannungsschutz, ESD-Schutz bis ± 15KV Luft, EMV-Industrie-Klasse-Konformität.
-
Hohe Schaltleistung 28 Gbps Schaltkapazität, 20,83 Mpps Weiterleitungsrate, 8K MAC-Tisch, 9,6KB Jumbo-Frames.
-
Flexible Verwaltung Web-GUI, Cisco®-ähnliche CLI, SNMP v1/v2c/v3, Telnet, SSH, HTTPS und Firmware-Redundanz.
-
Energieeffiziente und diagnostische Eigenschaften IEEE 802.3az EEE, Kabeldiagnostik, Port-Mirroring, RMON und Ereignisprotokoll.
3. Spezifikation
|
Produktbezeichnung
|
10/100/1000Mbps verwalteter industrieller PoE-Fiber-Switch ((4F+4TP)
|
|
Modell Nr.
|
IM-FP444GW
|
|
Hafen
|
4*100/1000/2500Mpbs SFP-Anschlüsse
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
8*10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
|
Protokoll
|
Ich habe eine IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
Einheitliche Datenbank für die Bereitstellung von Daten zur Datenübertragung1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Wechselfunktionen
|
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 28 Gbps (ohne Verkehrsstaus)
Weiterleitungsrate: 20,83 Mpps
DRAM-Größe: 128 M
Lichtstrahlgröße: 16M
Paketpuffergröße: 4 MB
VLAND-ID: 4096
MAC-Adresstabelle Größe: 8K
Jumbo Frame: 9,6KB
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
|
Leuchten
|
Strom, Netzwerk, Faser
PWR: Leistung
Orange: Link/ACT
Grün: 1000M Netzwerkgeschwindigkeit ((ausgeschaltet, wenn es 100Mb/s ist)
Faser: FX1/FX2/FX3/FX4
|
|
Stromversorgung
|
Eintrittsspannung: 48V (max. 52V)
Ausgangsspannung PoE: 48V
Einzelne PoE-Ausgangsleistung: 30 W ((Port 1~4)
Höchstbudget: 120 W
Rückverbindung: Unterstützung
|
|
PoE-Verkabelung
|
PoE ab/zu: 1/2 ((V+), 3/6 ((V-)
|
|
Umwelt
|
Betriebstemperatur: -40°C 75°C
Aufbewahrungstemperatur: -40°C/85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
|
Industriestandards
|
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
|
Zertifizierung
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden.
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
|
Mechanische Informationen
|
Schale: Wellmetallhülle, IP40-Grad
Abmessungen: 158*115*60mm
Montagemethode: Anbau auf der Schiene/an der Wand
Gewicht: 0,75Kg/0,9Kg ((Netto/Brutto)
|
|
Gewährleistung
|
3 Jahre, lebenslanger technischer Support
|
4. Abmessungen
5. Web-Benutzeroberfläche
6. Softwarefunktionen
- Unterstützung der Kabeldiagnostik und kann den Fehlerpunkt lokalisieren
- Unterstützung von IEEE802.3az EEE ((Energieeffizientes Ethernet) Management, Optimierung des Stromverbrauchs
- Unterstützung von STP, RSTP, MSTP, ITU-T G.8032 Ethernet-Schutzring ((EPR)
- Unterstützung von QoS, Transportklassifizierung QoS, CoS, Bandbreitenkontrolle ((Eingangs-/Ausgangsrichtung), Sturmbekämpfung, differenzierte Dienste
- Unterstützung für IEEE802.1q VLAN, VLAN-Port, Mac-basierte VLAN, IP-Subnetz VLAN, Protokoll VLAN, VLAN-Konverter, MVR
- Unterstützung dynamischer IEEE802.3ad LACP-Verbindungsaggregation, statischer Verbindungsaggregation
- Unterstützung von IGMP/MLD-Snooping V1/V2/V3, IGMP-Filterung/Modulierung, IGMP-Suche
- Support-Bericht des IGMP-Agenten, MLD schnüffelt.
- Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Unterstützung von Cisco® wie CLI, Webmanagement, SNMP v1/v2c/v3, Telnet
- Unterstützung von Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert das Scheitern des Upgrades
- Unterstützung von DHCP-Client/Relay/Snooping/Snooping-Option 82/Relay-Option 82
- Unterstützung von RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Unterstützung von IPV6 Telnet-Server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Bitte kontaktieren Sie uns für das Webhandbuch oder das CLI-Handbuch
7. Anwendung
8. Zubehör
|
Industrieoptisches Modul
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
100BASE-FX ((850nm)
|
|
Ausrüstung für die Verarbeitung von Daten
|
100BASE-FX
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
100BASE-LX
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
100BASE-EX
|
|
Ausrüstung für die Verarbeitung von Schadstoffen
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
Ausrüstung für die Verarbeitung von Schadstoffen
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Ausrüstung für die Verarbeitung von Daten
|
1000BASE-SX
|
|
Ausrüstung für die Verarbeitung von Daten
|
1000BASE-SX ((1310nm)
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
1000BASE-LX
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
Einheitliche Datenbank
|
|
Ausrüstung für die Verarbeitung von Schadstoffen
|
Einheitliche Datenbank für die Bereitstellung von Daten
|
|
Ausrüstung für die Beförderung von Fahrzeugen
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Industrielle DIN-Stromversorgung
|
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
|
AC220V bis DC12V1.67A, -30°C ∼70°C
|
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.
|
AC220V bis DC24V1A, -30°C ∼70°C
|
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
|
AC220V bis DC48V1.6A, -30°C ∼70°C
|
|
Im-DAC220/DC48V2.5A
|
AC220V bis DC48V2.5A, -40°C ∼70°C
|
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die Fahrzeuge, die in Anhang I der Verordnung (EU) Nr. 167/2013 aufgeführt sind.
|
AC220V bis DC48V5A, -40°C ∼70°C
|
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die Fahrzeuge, die in Anhang I der Verordnung (EU) Nr. 167/2013 aufgeführt sind.
|
AC220V bis DC48V10A, -40°C ∼70°C
|
9. häufig gestellte Fragen
1Auf welchem Chip basiert es?
Olycom: Vitesse
2Kann ich es anpassen?
- Ja.
Wir unterstützen OEM-Dienstleistungen wie Logo, Modellname, Etikett, PVC-Maske und Produktteile (Montagekit, Stromterminalblock usw.)
3Kann ich es mit 10/100M Geräten verbinden?
- Ja.
Für LAN-Ports sind sie 10/100/1000M automatisch erfasst
Für Glasfaser-Ports bitte 100 Mbps Geschwindigkeit über Web-GUI oder CLI konfigurieren
4Kann ich die PoE-Funktion für einige Ports abschalten, wenn nötig?
A: Ja.
Alle PoE-Managed-Switches dieser Serie unterstützen PoE-Management
Bitte stellen Sie einfach den PoE-Status über Web-GUI oder CLI ein
5Machst du SKD/CKD?
A: Ja.
Als Fabrik haben wir uns schon oft damit auseinandergesetzt.
