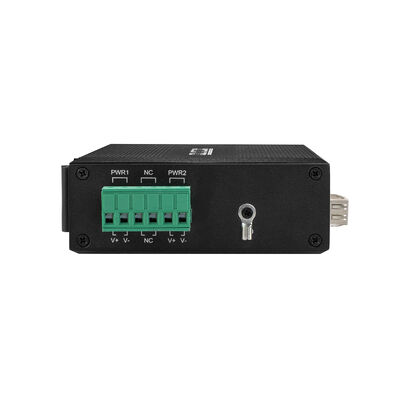

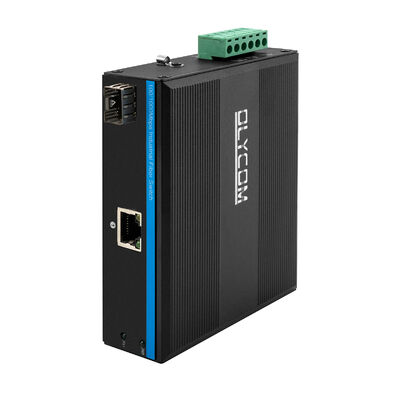

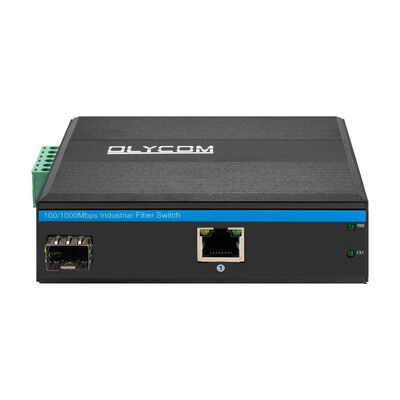

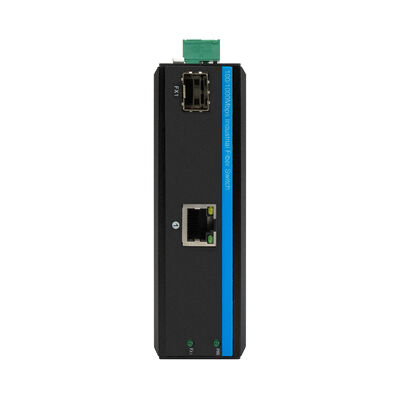

10/100/1000 Mbit/s Mini-Glasfaser-Konverter mit POE-Funktion
stabiler industrieller Netzwerk-Switch für die Datenübertragung
Hauptmerkmale des Mini-Glasfaser-Konverters
- Unterstützung der Stromversorgung von POE-IP-Kameras über den Wireless Access Point (AP) von 5 Kategorien von Ethernet Kabeln.
- IEEE 802.3af /at Stromversorgung an 1 RJ45-Port
- 1 x 10/100/1000 Mbit/s Auto-Sensing RJ45 Port
- 1 x 100/1000 Mbit/s Glasfaser-Port
- 6KV Ethernet Überspannungsschutz, angepasst an eine raue Umgebung im Freien
- Unterstützt Auto MDI/MDIX
- Flusskontrollmodus: Vollduplex mit IEEE 802.3x Standard, Halbduplex mit Back Pressure Standard
- IEEE 802.3 10Base-T und IEEE 802.3u 1000Base-TX konform
- Max. Leistung bis zu 15,4 W unter af-Standard, 30 W unter at-Standard für jeden PoE-Port
- Erkennt die PoE Modelle von elektrischen Geräten.
- Ein Store-and-Forward Switching Mechanismus
- Betriebsumgebungstemperatur: -40 ° ~ 75 ° C
Spezifikation des industriellen Glasfaser-Medienkonverters
|
Produktname
|
10/100/1000 Mbit/s industriell POE-Glasfaser-Medienkonverter (1F+1TP)
|
|
Modell-Nr.
|
IM-PC111GE
|
|
Anschluss
|
1 x 100/1000 Mbit/s Glasfaser-Port
SM:1310nm/1550nm,20Km
1490nm/1550nm,40~120Km
MM:1310nm,2Km
1x10/100/1000M UTP RJ45 (Unterstützung MDI/MDIX Auto-Sensing)
|
|
Switching-Funktionen
|
Übertragungsmodus: Speichern und Weiterleiten
Systembandbreite: 40 Gbit/s (ohne Stau)
DRAM Größe: 128M Flash Größe: 16M
Paket Puffer Größe: 4Mb
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100m)
100/1000BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair (≤100m)
Glasfaser-Port, Übertragungsentfernung: 20 km, 40 km, 60 km, 80 km, 100 km
|
|
LEDs
|
Strom, Netzwerk, Glasfaser
|
|
Stromversorgung
|
POE-Stromversorgung Eingangsspannung: 48 V (max. 52 V),
Einzelne PoE-Stromversorgung Ausgangsleistung: 15,4 W (Port 1)
(802.3at-Standards erforderlich Sonderanweisungen)
|
|
Umgebung
|
Arbeitstemperatur: -40 °～ 75 °C
Lagertemperatur: -40 °～ 85 °C
Arbeitsfeuchtigkeit: 10%～90%, nicht kondensierend
Lagerfeuchtigkeit: 10%～95%, nicht kondensierend
|
|
Industriestandards
|
EMI: FCC Teil 15 Unterabschnitt B Klasse A, EN 55022 Klasse A
EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8
Verkehrskontrolle: NEMA-TS2
Vibration: IEC 60068-2-6
Freier Fall: IEC 60068-2-32
Schock: IEC 60068-2-27
Schienenverkehr: EN 50121-4
|
|
Sicherheit
|
CE-Kennzeichnung, kommerziell
CE/LVD EN60950
|
|
Mechanische Informationen
|
Gehäuse: Wellblechgehäuse
Sicherheitsklasse: IP40
Abmessung: 113,8 x 93 x 34,9 mm
Montagemethode: DIN-Schienenmontage
|
|
Garantie
|
3 Jahre
|
Anwendung
Verpackung des unmanaged Switches
| PACKLISTE |
INHALT |
MENGE |
EINHEIT |
| 2-Port Gigabit Industrial Network Switch |
1 |
SATZ |
| Benutzerhandbuch |
1 |
STÜCK |
| Garantiekarte |
1 |
STÜCK |
| Abnehmbarer Klemmenblock |
1 |
STÜCK |
| Hinweis: Der industrielle POE-Switch enthält kein Netzteil und kein SFP-Modul. |
FAQ
1. Wie funktionieren die Indikatoren?
A: Diese Serie verwendet einheitliche Indikatorbeschreibungen.
PWR: Strom
Glasfaser: FX1/FX2
Kupfer orange: PoE-Anzeige
Ein: PoE funktioniert
Aus: PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfer grün: Link/Act-Anzeige
Ein: Übertragung ist normal
Aus: Übertragung ist NICHT normal
2. Ist es verwaltet?
A: Nein, diese Serie ist unmanaged.
Wir haben eine andere verwaltete Serie für Ihre Wahl.
3. Welche Installationsmethode wird unterstützt?
A: Es unterstützt DIN-Rail- und Wandmontage.
Wenn ein spezielles Montagekit erforderlich ist, ist das in Ordnung, wir haben uns schon einmal darum gekümmert.
4. Kann ich mein Logo auf dem Gerät haben?
A: Ja, wir sind ein OEM-Hersteller.
Bitte senden Sie einfach Ihr Logo im PS/AI-Format, wir kümmern uns um den Rest.
5. Können Sie helfen, den Etiketteninhalt zu schreiben?
A: Ja, bitte lassen Sie uns wissen, ob Sie Ihren Modellnamen/Ihr Logo/Ihre Beschreibung auf dem Etikett platzieren möchten.
Die Standardsprache ist Englisch. Wenn es um verschiedene Sprachen wie Koreanisch, Italienisch oder Russisch geht, senden Sie bitte einfach das genaue Format, wir kopieren und fügen es ein.
