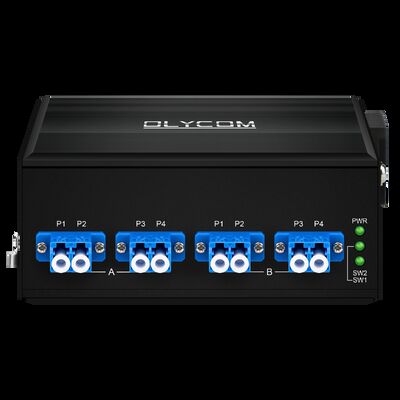

Fiberoptischer Bypass-Switch AC/DC Doppelstromzug 2*2B LC SM/MM
Einführung des Fiber-Bypass-Switches
- Der Fiber Bypass weist die Eigenschaften eines geringen Verlusts, hoher Stabilität und hoher Zuverlässigkeit auf.
- Für verschiedene Bedürfnisse des optischen Weges können optische Schaltmodule angepasst werden, um den optischen Wegbedarf komplexer Prüfsysteme zu erfüllen und die Effizienz der Produktprüfung zu verbessern.
- Es ist ein unverzichtbares Kernprodukt für die Überwachung und den Schutz von optischen Kommunikationssystemen, die mit optischen Kommunikationssystemen mit hoher Dichte verbunden werden können.
Spezifikation des optischen Bypass-Switches
| Produktbezeichnung |
2*2B Bypass-Schalter
|
| Stromversorgungsschnittstelle |
Standard-Industrie-Terminalblock. |
| Polaritätsschutz |
Unterstützung |
| Optische Faser-Schnittstelle |
LC/SC |
| Wellenlängenbereich |
850 ± 40/1300 ± 40 nm; 1260 ~ 1650 nm |
| Testwellenlänge |
850/1300 nm; 1310/1550 nm |
| Verlust einfügen |
Typ:0.6 dB Max:1.0 dB; Typ:0.6 dB Max:10,0 dB |
| Rückkehrverlust |
MM≥30 dB SM≥50 dB |
| Kanalübertragung |
MM≥35 dB SM≥55 dB |
| Polarisierungsverlust |
≤ 0,05 dB |
| Wellenlängenverlust |
≤ 0,05 dB |
| Temperaturverlust |
≤ 0,05 dB |
| Wiederholbarkeit |
≤ 0,05 dB |
| Lebensdauer |
≥100000000 Mal |
| Umschaltzeit |
≤ 10 ms |
| Übertragungsoptische Leistung |
≤ 500 MW |
| Umwelt |
Betriebstemperatur: -20° ≈ 70°C
Aufbewahrungstemperatur: -40° ≈ 85°C
|
Anschlussdiagramm für eine Glasfaser-Bypass-Verbindung
Anwendung
Anwendungen
Das Industrial Fiber Bypass Module wird in Glasfasernetzen eingesetzt, in denen Verbindungskontinuität und -schutz von entscheidender Bedeutung sind, einschließlich:
- Metropolitan Area Networks (MAN):Sichert eine unterbrechungsfreie Backbone-Verbindung während Stromausfällen oder Wartungsarbeiten an Geräten.
- Optische Kommunikationssystemüberwachung: Ermöglicht Echtzeit-Schutz und Umleitung von Faserbahnen in Überwachungs- und Schutzsystemen.
- Forschungs- und Entwicklungsplattformen und Testplattformen für Laboratorien: Unterstützt dynamisches Schalten optischer Pfade für automatisierte Tests und hocheffiziente Testumgebungen.
- Add/Drop Multiplexing & Dynamic Optical Configuration: Ideal für Systeme, bei denen häufige Optikwegwechsel ohne physische Neuverkablung erforderlich sind.
- High-Density-Fiber-Systeme: Geeignet für Telekommunikation, Rechenzentren, Versorgungsunternehmen und industrielle Netzwerke mit strengen Betriebszeitanforderungen.

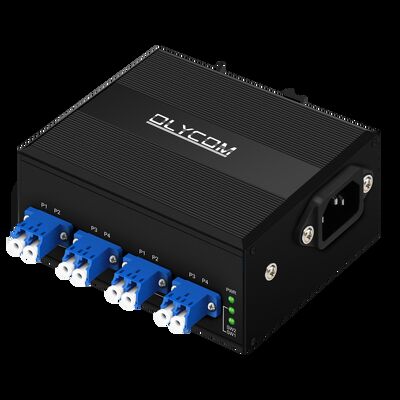

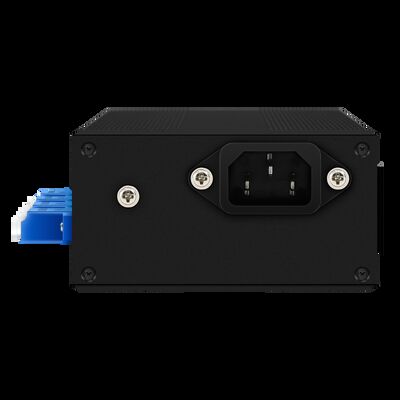

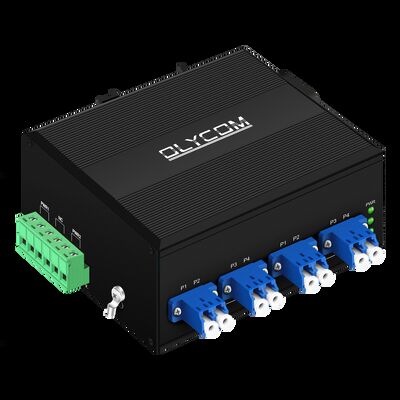

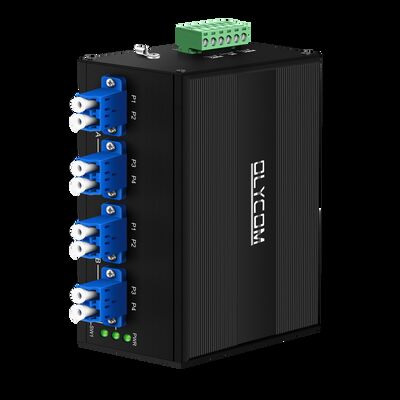

Aktuelle Fotos von Bypass-Faserschalter
Häufig gestellte Fragen
F: Was ist die Funktion dieses Faser-Bypass-Schalters?
A: Dieses Produkt soll den Faserweg schützen.der optische Pfad wird den Glasfaserschalter überspringen und direkt mit dem nächsten Glasfaserschalter durch den Bypass-optischen Schalter verbinden. Stellen Sie sicher, dass, wenn einer der Faserschalter ausgeschaltet ist, die anderen Faserschalter noch normal funktionieren können.
F: Ist die Stromversorgung inbegriffen?
A: Nein, es enthält keinen Stromadapter, und Sie müssen den Stromadapter separat kaufen.
F: Welchen Temperaturbereich kann dieses Gerät bewältigen?
A: Die Betriebstemperatur beträgt -20°70°C (-4°158°F)
F: Kommt es mit einer kleinen Schallleiste?
A: Der Schalter unterstützt eine 35 mm-Straßenbahn, aber die Straßenbahn ist nicht enthalten.
F: Ist es ein verwaltetes Produkt?
A: Nein, das ist ein nicht verwaltetes Produkt.
Der Fiber Bypass hat die Eigenschaften von geringem Verlust, hoher Stabilität und hoher Zuverlässigkeit.Optische Schaltermodule können angepasst werden, um den Bedarf an optischem Pfad komplexer Prüfsysteme zu decken und die Effizienz der Produktprüfung zu verbessernEs ist ein unverzichtbares Kernprodukt für die Überwachung und den Schutz optischer Kommunikationssysteme, die mit optischen Kommunikationssystemen mit hoher Dichte verbunden werden können.
Packungsliste:
-1pc Umgehungsmechanischer optischer Schalter
- 1 PC Benutzerhandbuch
- Abnehmbarer Terminalblock
