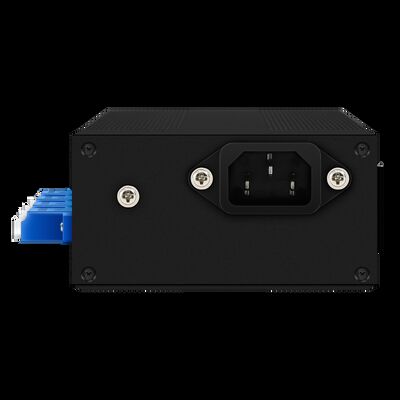

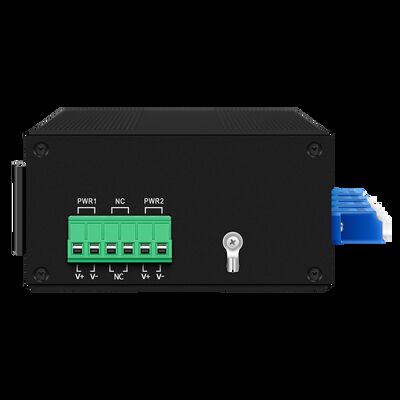

Fiberoptischer Bypass-Schaltermodul AC/DC mit doppeltem Eingang, Einzelmodus LC-Anschluss CE

Diagramm

Wesentliche Merkmale

• Automatisch schaltet bei Stromausfall optische Pfade um und sorgt für eine ununterbrochene Glasfaserübertragung
• Ideal für Inline-Bereitstellung mit Glasfaserschaltern, Routern oder Überwachungssystemen
• Unterstützt einzelne oder doppelte Bypass-Kanäle mit klaren SW1 / SW2-Statusindikatoren
• Ultra-niedriger Einsatzverlust (typischerweise 0,6 dB, maximal 1,0 dB) minimiert die Signalzerstörung
• Unterstützung für breite Wellenlängen: 850/1300 nm (MM) und 1310/1550 nm (SM)
• Hohe Rückgabeverluste und geringer Kanalüberspannung für Signalintegrität in dichten Glasfaserumgebungen
• Extrem geringe Polarisierung, Wellenlänge und temperaturbedingte Verluste
• Schnelle und dauerhafte Umschaltmechanismen
• Optische Schaltzeit ≤ 10 ms
• Ultrahohe mechanische Zuverlässigkeit mit einer Lebensdauer von ≥ 100 Mio. Schaltzyklen
• Unterstützt eine hohe optische Übertragungsleistung von bis zu 500 mW
• Spannung: 12V52V Gleichstrom- und Wechselstrom-Eingang mit Polaritätsschutz
• Betriebstemperatur: -20°C bis +70°C
• Standard LC-Faserschnittstellen für eine einfache Integration
• Robuste Metallgehäuse (114 × 93 × 35 mm) mit DIN-Schienenbefestigung
• Kann in Kaskaden- oder Ringnetztopologien arbeiten
• Energieversorgung mit optischen Schaltern für eine vereinfachte Verkabelung
• Anpassungsfähige optische Schaltermodule zur Erfüllung verschiedener Anforderungen an den optischen Weg
• Ideal für die dynamische Optikbahnkonfiguration in Prüf- und Überwachungssystemen

Anwendungen

Das Industrial Fiber Bypass Module wird in Glasfasernetzen eingesetzt, in denen Verbindungskontinuität und -schutz von entscheidender Bedeutung sind, einschließlich:

• Netzwerke für Großstädte (MAN):
• Gewährleistet eine ununterbrochene Backbone-Verbindung während Stromausfällen oder Wartungsarbeiten.
• Überwachung des optischen Kommunikationssystems:
• Ermöglicht Echtzeit-Schutz und Umleitung von Faserbahnen in Überwachungs- und Schutzsystemen.
• Forschungs- und Entwicklungslaboratorien und Prüfplattformen:
• Unterstützt dynamisches Schalten optischer Pfade für automatisierte Tests und hocheffiziente Testumgebungen.
• Add/Drop Multiplexing und dynamische optische Konfiguration:
• Ideal für Systeme, bei denen häufige Optikbahnenwechsel ohne physikalische Neuverkabelung erforderlich sind.
• Hochdichtefasersysteme:
• Geeignet für Telekommunikation, Rechenzentren, Versorgungsunternehmen und industrielle Netzwerke mit strengen Betriebszeitanforderungen.

Verpackungsliste

Wenn Sie das Produkt zum ersten Mal verwenden, prüfen Sie bitte zuerst, ob die Verpackung und das Zubehör vollständig sind!
1 × Hauptgeräte
1 × Gebrauchsanleitung
1 × Gewährleistungskarte

Besondere Anmerkungen: Für das Produkt gibt es besondere Anforderungen, bitte geben Sie besondere Erläuterungen!
