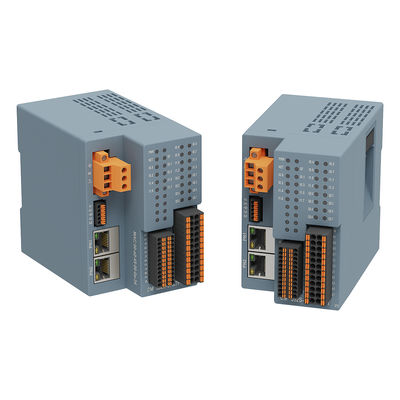

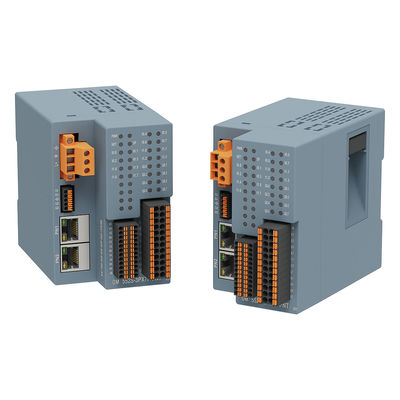

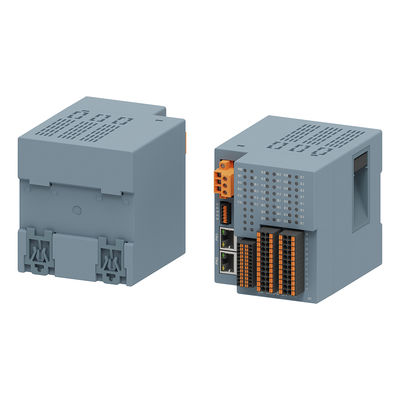

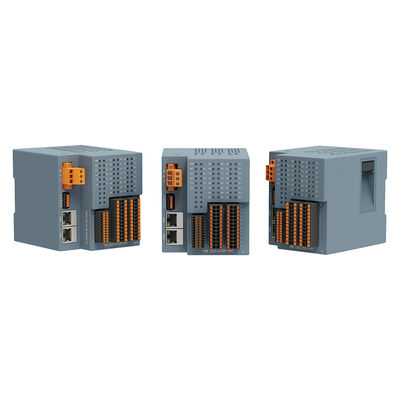

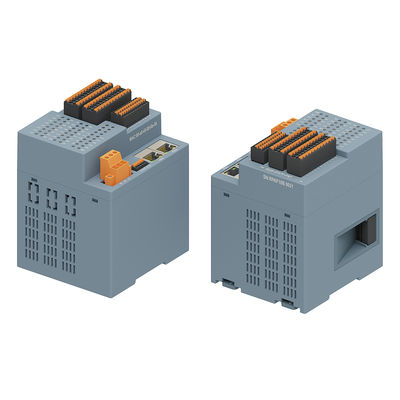

PLC IO Modul OM55*S Standalone Profinet RT Protokoll DI DO AI AO IP20

Srodukt Name

SM55xS Pro inet RT Slave Modul

Technische Spezifikationen

Produkt Nr..

OM 551S-3PI7C-PNT

OM 552S-3PX7F-PNT

OM 555S-3PI7F-PNT

OM 555S-3PX7F-PNT

Arbeits Spannung

24VDC (zulässiger Spannungsbereich 18VDC~28VDC)

BetriebsStrom Verlust

200mA

240mA

220mA

260mA

Strom Schutz

Verpolungsschutz, Überspannungsabsorption

SommunikationsAchnittstelle

2*RJ45

Strom Tnschluss Typ

Steckbar Anschluss, SchraubVerdrahtungsAnschluss

Signal Tnschluss Typ

Steckbar Anschluss, direkter PUSH-IN-Verdrahtungsanschluss

Anzeige Anzeigen

Stromversorgung, NET grüne Kontrollleuchte, SF rote Kontrollleuchte, IO Signal grüne Kontrollleuchte

Protokoll

Prof inet-RT

Master-Slave Sategorien

Standalone Slave Geräte

Zulässiger Statischer Strom

1mA

Isolations Test Spannung

500VDC

Technische Parameter für digitale Eingänge

Eingangspunkte

12

24

12

24

Eingangseigenschaften

Source/Drain-Typ

Bewertung

24VDC (zulässiger Spannungsbereich 18VDC~28VDC)

"0" Signal

Max. 5VDC, 1mA

"1" Signal

Min. 15VDC, 2,5mA

Von 0 auf 1, Mindestverzögerung

1ms

Von 1 auf 0, Mindestverzögerung

1ms

Kabellänge (ungeschirmt)

Maximal 300m

Kabellänge (geschirmt)

Maximal 500m

Technische Parameter für digitale Ausgänge

Ausgangspunkte

8

16

8

16

Ausgangscharakteristik

Relaisausgang

Ausgangs-Überspannungsschutz

--

Leckstrom

--

Maximale Lichtlast

--

Ausgangsstrom“1’

2A

Ohmsche Last, Maximum

1Hz

Induktive Last, Maximum

0,5Hz

Lichtlast, Maximum

1Hz

Mechanische Last, Maximum

10Hz

Isolationsprüfspannung

500VDC

Kabellänge (ungeschirmt)

Maximal 150m

Kabellänge (geschirmt)

Maximal 500m

Technische Parameter für analoge Eingänge/Ausgänge

Auflösung

16

Eingangspunkte

4

--

4

Eingangstyp

Differenzeingang (unterstützt Single-Ended-Eingang)

Ausgangspunkte

--

8

4

Analog-Digital-Wandlungszeit

--

Weniger als 300us

Simulierte Spannungsausgangs-Schrittantwort

--

0,2ms bis 95%

Simulierte Stromausgangs-Schrittantwort

--

1,2ms bis 95%

Ausgangsfehler

--

Normalerweise 土0,5%, maximal 土2%

Gleichtaktspannung

--

Signalspannung + Gleichtaktspannung (innerhalb von 12V)

Ausgangslast

--

Spannungsausgang: 5000 Ω (Minimum) Stromausgang: 500 Ω (Maximum)

Kapazität

Spannung (Unipolar)

0-10V

Spannung (bipolar)

±10V

Strom

0-20mA

Digitale Daten

Unipolar

0-32000 oder 0-27648 konfigurierbar (volle Kapazität)

Bipolar

-32000~32000 oder -27648~27648 konfigurierbar (volle Kapazität)

Kabellänge (geschirmtes Twisted-Pair-Kabel)

Maximal 100m

Serielle Kommunikation

Schnittstellentyp

2 RS485-Schnittstellen

Serielles Port-Protokoll

Modbus RTU Masterstation, Slave-Station, Freie Port-Modus

Übertragungsrate

1200bps,2400bps,4800bps,9.6Kbps,19.2Kbps,38.4Kbps,57.6Kbps,115.2Kbps

Prüfbit

Keine Parität, ungerade Parität, gerade Parität

Stoppbit

1,2

Datenbits

7,8

Kabellänge (geschirmtes Twisted-Pair-Kabel)

1000m (bestimmt durch die tatsächlich verwendete Baudrate)

Arbeitsumgebung

Arbeitstemperatur

-20~60℃

Arbeitsfeuchtigkeit

5%~90% (nicht kondensierend)

Höhe

Unter 2000 Metern (80 kPa)

Schutzart

IP20

Quarantäne

Grad zwischen Kanal und Bus

vorhanden

Zwischenkanal

vorhanden

System-Stromdiagnose und Warnungen

Unterstützung

Abmessungen (L * B * H)

65mm*96mm*120mm

86mm*96mm*120mm

65mm*96mm*120mm

86mm*96mm*120mm

Spezifikation

Produkt-Nr.

SM551 Standalone-Modul, Profinet RT Bus, 2 RJ45-Ports, 24VDC Stromversorgung, mit Wahlschalter zum Zurücksetzen der Werksparameter, das Produkt ist selbstversorgt mit 12DI (gemeinsame Anode/gemeinsamer Anodeneingang), 8DO (Relaisausgang), 4AI, 16 Bit Genauigkeit, unterstützt Spannung (± 10V, 0-10V) oder Strom (0-20mA), 2 RS485-Schnittstellen, unterstützt Modbus RTU und Freie Port-Protokoll Baudrate bis zu 115,2Kbps, Konfiguration der seriellen Port-Parameter über XML-Datei, keine Programmierung für die Hauptstation erforderlich, IP20 Schutzart, unterstützt kein internes Bus-Erweiterungsmodul, unterstützt DN35 Schieneninstallation

OM 551S-3PI7C-PNT

SM552 Standalone Modul, Profinet RT Bus, 2 RJ45-Ports, 24VDC Stromversorgung, mit Wahlschalter zum Zurücksetzen der Werksparameter, das Produkt commt mit 24DI (gemeinsame Anode/gemeinsamer Anodeneingang), 16DO (Relaisausgang), 8AO, 16 Bit Genauigkeit, unterstützt Spannung (± 10V, 0-10V) oder Strom (0-20mA), 2 RS485-Schnittstellen, unterstützt Modbus RTU und Freie Port-Protokoll, mit einer Baudrate von bis zu 115,2Kbps. Die seriellen Port-Parameter werden über eine XML-Datei konfiguriert, und die Hauptstation benötigt keine Programmierung. Es hat eine IP20 Schutzart, unterstützt keine internen Bus-Erweiterungsmodule und unterstützt die DN35 Schieneninstallation

OM 552S-3PX7F-PNT

SM555 Standalone Modul, Profinet RT Bus, 2 RJ45-Ports, 24VDC Stromversorgung, mit Wahlschalter zum Zurücksetzen der Werksparameter, das Produkt commt mit 12DI (gemeinsame Anode/gemeinsamer Anodeneingang), 8DO (Relaisausgang), 4AI, 4AO, 16 Bit Genauigkeit, unterstützt Spannung (± 10V, 0-10V) oder Strom (0-20mA), 2 RS485-Schnittstellen, unterstützt Modbus RTU und Freie Port-Protokoll Baudrate bis zu 115,2Kbps, konfiguriert serielle Port-Parameter über XML-Datei, keine Programmierung für die Hauptstation erforderlich, IP20 Schutzart, unterstützt kein internes Bus-Erweiterungsmodul, unterstützt DN35 Schieneninstallation

OM 555S-3PI7F-PNT

SM555 Standalone Modul, Profinet RT Bus, 2 RJ45-Ports, 24VDC Stromversorgung, mit Wahlschalter zum Zurücksetzen der Werksparameter, das Produkt ist selbstversorgt mit 24DI (gemeinsame Anode/gemeinsamer Anodeneingang), 16DO (Relaisausgang), 4AI, 4AO, 16 Bit Genauigkeit, unterstützt Spannung (± 10V, 0-10V) oder Strom (0-20mA), 2 RS485-Schnittstellen, unterstützt Modbus RTU und Freie Port-Protokoll mit einer Baudrate von bis zu 115,2Kbps, konfiguriert serielle Port-Parameter über XML-Dateien, keine Programmierung für die Hauptstation erforderlich, IP20 Schutzart, unterstützt keine internen Bus-Erweiterungsmodule, unterstützt DN35 Schieneninstallation

OM 555S-3PX7F-PNT
