Modell

OM523E verteilte skalierbare Kopplung

Technische Spezifikation

Betriebsspannung

Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit des Geräts zu messen.

Betriebsstromverbrauch

Die verschiedenen Produktmodelle sind unterschiedlich, bitte lesen Sie die Produkthandbuch für Einzelheiten.

Leistungsschutz

Schutz gegen Rückschaltverbindungen, Überspannungsabsorption

Kommunikationsoberfläche

2*RJ45

Schnittstelle des Erweiterungsmoduls

1*RJ45

Typ des Netzteils

mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W

Typ des Signalterminals

Steckverbinder, direkt steckbarer PUSH-IN-Anschlussanschluss

Anzeige der Anweisungen

Leistungsanzeigerlicht, grünes NET-Anzeigerlicht, rotes SF-Anzeigerlicht,Grünes Anzeiglicht für das IO-Signal

Protokoll

Modbus-TCP/IP

Kategorie "Herr-Sklave"

Unabhängige Sklavenvorrichtung

 Ontologie IO-Punkt

Ja, siehe Bestelldaten für Einzelheiten

Schutzgrenze gegen Überströmung

1.5A,5 ms

IO-Reaktionszeit

Mindestens 5 ms

Erweiterungsmöglichkeiten

Unterstützung der Erweiterung von 16 EM500E-EM-Modulen

Kabellänge (geschirmt)

Maximal 500 m

Kabellänge (nicht abgeschirmt)

Der längste Eingangspunkt beträgt 300 m, der längste Ausgangspunkt 150 m.

Slaveneinstellungen

IP Einstellungen

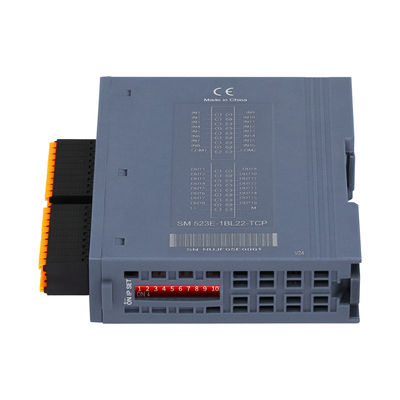

Einstellung durch DIP-Schalter oder Webseite

Höchstzahl der Stationen pro Segment

255 (Die spezifische Anzahl der unterstützten Stationen wird von der Hauptstation bestimmt)

Arbeitsumfeld

Betriebstemperatur

- 20 bis 60°C

Arbeitsfeuchtigkeit

5% bis 90% (ohne Kondensation)

Schutzniveau

IP20

Abmessungen (L*W*H)

27 mm*104 mm*114 mm

Spezifikation

Produktnummer

OM521E vertikale interne Bus verteilte erweiterbare Kopplung, Modbus-TCP-Bus, 3 RJ45-Ports, WellAUBUS Backplane Bus (schwarze RJ45-Portnetzwerkkabelkaskadierung,Längen von Netzkabelmodulen der Kategorie 5e (bis zu 20 m), Gesamtverlängerungskabel insgesamt (begrenzt auf 150 Meter) und 16 Module können erweitert werden.24VDC-Stromversorgung mit 8-Bit-Dial-Stations-IP-Adresse,Die Karosserie ist mit 32DI (gemeinsame Kathode/gemeinsame Anode) ausgestattet., IP20Schutzniveau, unterstützt Schieneninstallation DN35

Die Daten werden von den zuständigen Behörden des Mitgliedstaats übermittelt.

OM522E vertikale interne Bus verteilte skalierbare Kopplung, Modbus-TCP-Bus, 3 RJ45-Ports, WellAUBUS Backplane Bus (schwarze RJ45-Port-Netzwerkkabelkaskade,Längen von Netzkabelmodulen der Kategorie 5e (bis zu 20 m), Gesamtverlängerungskabel insgesamt (begrenzt auf 150 Meter) und kann auf 16 Module erweitert werden.24VDC-Stromversorgung, mit 8-stelligem Wählcode, um die IP-Adresse der Station festzulegen, kommt der Körper mit 32DO (PNP-Ausgang),IP20Schutzniveau, unterstützt Schieneninstallation DN35

Die in Absatz 1 genannten Daten werden in Anhang I der Verordnung (EU) Nr. 1095/2010 aufgeführt.

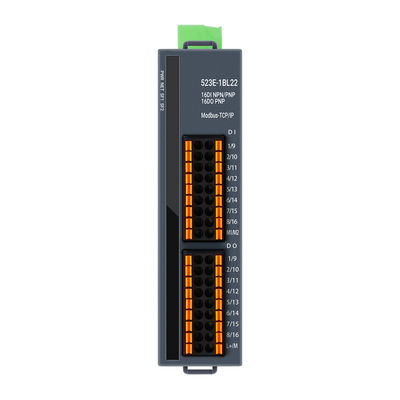

OM523E vertikale interne Bus verteilte erweiterbare Kopplung, Modbus-TCP-Bus, 3 RJ45-Ports, WellAUBUS Backplane Bus (schwarze RJ45-Port-Netzwerkkabelkaskade,die Länge zwischen der Länge des Netzkabelmoduls der Kategorie 5e (begrenzt auf 20 Meter), Gesamtverlängerungskabel insgesamt (begrenzt auf 150 Meter) und 16 Module können erweitert werden.24VDC-Stromversorgung mit 8-Bit-Dial-Stations-IP-Adresse,der Körper ist mit 16DI (gemeinsamer Kathoden-/gemeinsamer Anoden-Eingang) ausgestattet, 16DO (PNP-Ausgang), IP20-Schutzniveau, unterstützt die Schieneninstallation DN35

Die Daten sind in der Tabelle 1 aufgeführt.
