Robuster Managed Ethernet Switch mit 2 SFP- und 8 RJ45-Ports für industrielle Ethernet-Switches mit SNMP-Management
Hauptmerkmale des robusten Managed Ethernet Switches
1. Gigabit Hybrid-Glasfaser- und Kupfer-Konnektivität
Bietet 8 × 10/100/1000Base-T RJ45-Ports und 2 × Gigabit SFP-Glasfaser-Ports für flexible industrielle Kupfer-Glasfaser-Netzwerkbereitstellung.

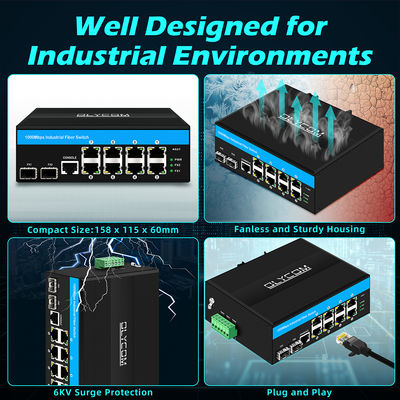

2. Robuste Ausführung in Industriequalität

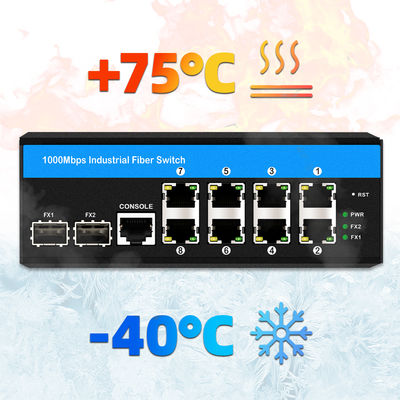

Entwickelt für raue Umgebungen mit einem Betriebstemperaturbereich von -40°C bis 75°C, IP40-Schutz, 6KV Überspannungsschutz und einem weiten DC-Spannungseingang von 12–52V.
3. Layer-2-Redundanz und Netzwerkausfallsicherheit
Unterstützt STP/RSTP/MSTP und ERPS (G.8032) Ring-Schutz sowie LACP Link Aggregation für erhöhte Netzwerkintegrität.
4. Erweiterte Traffic-Management-Funktionen
Unterstützt QoS, VLAN, Storm-Unterdrückung und IGMP Snooping zur Optimierung der Verkehrssteuerung und Dienstsegmentierung.
5. Verbesserte Sicherheit und Netzwerkverwaltung
Unterstützt 802.1X-Authentifizierung, ACL, RADIUS, SSH/SSL, SNMP und CLI/Web-Management für sicheren Zugriff und effiziente Wartung.
6. Optimierung von Bereitstellung und Wartung
Verfügt über Kabeldiagnose, Energy Efficient Ethernet, redundante Firmware-Upgrades und DIN-Schienenmontage für eine vereinfachte industrielle Bereitstellung.
Spezifikation des industriellen Ethernet-Switches
|
Produktname
|
10/100/1000Mbit/s Managed Industrial Fiber Switch (2F+8TP)
|
|
Modell-Nr.
|
IM-FS280GW
|
|

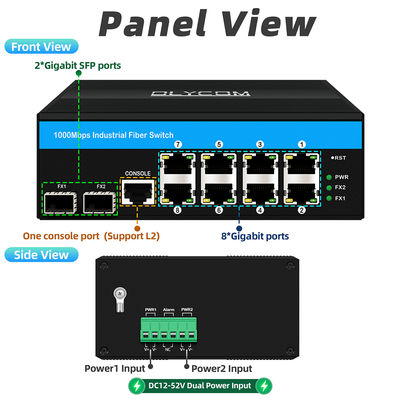

Port
|
2 x 1000Mbit/s SFP-Port
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 (unterstützt MDI/MDIX Auto-Sensing)
|
|
Standard
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
VLAND ID
|
4096
|
|
Jumbo Frame
|
9.6KB
|
|
MAC-Adressentabellengröße
|
8K
|
|
Switching-Funktionen
|
Übertragungsmodus: Speichern und Weiterleiten
Systembandbreite:58Gbit/s (nicht blockierend)
DRAM-Größe: 128M Flash-Größe: 16M
Paketpuffergröße: 4Mb
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100m)
100/1000BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair (≤100m)
SFP-Port, Übertragungsdistanz: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
LEDs
|
Strom, Netzwerk, Glasfaser
|
|
Stromversorgung
|
Eingangsspannung:DC 12-52V; Leerlaufstromverbrauch:5W;
Verpolungsschutz: unterstützt
|
|
Umgebung
|
Betriebstemperatur:Temp:-40°～ 75°C ; Lagertemperatur:Temp:-40°～ 85°C;Betriebsfeuchtigkeit: 10%～90%, nicht kondensierend; Lagerfeuchtigkeit: 10%～95%, nicht kondensierend
|
|
Industriestandards
|
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Überspannung) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8; Verkehrssteuerung: NEMA-TS2; Vibration: IEC 60068-2-6; Freifall: IEC 60068-2-32; Stoß: IEC 60068-2-27; Schienenverkehr: EN 50121-4
|
|
Sicherheit
|
CE-Kennzeichnung, kommerziell ; CE/LVD EN60950
|
|
Mechanische Informationen
|
Gehäuse: Geriffeltes Metallgehäuse; Schutzklasse: IP40;
Abmessungen:158 x 114.8 x 60mm;
Montagemethode: DIN-Schienenmontage
|
|
Garantie
|
3 Jahre
|
Anwendung
1. Industrielle Automatisierungsnetzwerke
Entwickelt für die Verbindung von SPSen, Steuerungen, Sensoren und Feldgeräten in industriellen Automatisierungssystemen. Mit Redundanzprotokollen, VLAN und QoS-Unterstützung hilft er, Risiken von Netzwerkausfällen zu reduzieren und gleichzeitig eine zuverlässige Übertragung kritischer Steuerdaten zu gewährleisten.
2. Intelligente Fertigung und industrielle Ethernet-Netzwerke
Geeignet für die Gerätevernetzung, die Produktionszellenvernetzung und die industrielle Datenerfassung. Gigabit-Zugang und Traffic-Management-Funktionen helfen, Bandbreitenengpässe, Netzwerküberlastungen und Skalierbarkeitsprobleme in vernetzten Fabrikumgebungen zu bewältigen.
3. Redundante industrielle Ringnetzwerke
Ideal für hochverfügbare industrielle Netzwerke wie Produktionslinien, unbemannte Stationen und Prozesssteuerungssysteme. STP/RSTP/MSTP und ERPS Ring-Schutz helfen, Einpunktfehler zu minimieren und die Netzwerkkontinuität zu verbessern.
4. Videoüberwachung und Sicherheitsnetzwerke
Anwendbar für industrielle Überwachung, Verkehrsüberwachung und Outdoor-Sicherheitssysteme. Glasfaser-Uplinks und Gigabit-Switching unterstützen eine zuverlässige Videoübertragung und helfen gleichzeitig, Probleme mit der Fernkommunikation und dem Verkehrsmanagement zu lösen.
5. Eisenbahn- und intelligente Transportsysteme
Geeignet für Gleisrandkommunikation, Verkehrskontrollschränke und Straßenrand-Überwachungsnetzwerke. Das robuste Industriedesign mit Überspannungsschutz und EMV-Beständigkeit hilft, die Netzwerkintegrität in rauen Umgebungen zu verbessern.
6. Stromversorgungs- und Energiemonitoring-Netzwerke
Gut geeignet für Umspannwerke, Energiemanagementsysteme und verteilte Überwachungsstandorte. Die Glasfaser-Fernverbindung und die industrielle Zuverlässigkeit unterstützen stabile Kommunikationsverbindungen und helfen, Netzwerkherausforderungen in anspruchsvollen Stromumgebungen zu bewältigen.

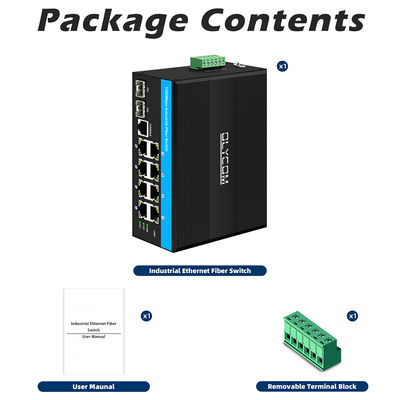

Verpackungsbox für DIN-Schienen-Switch:
| PACKLISTE |
INHALT |
menge |
EINHEIT |
| 10-Port Gigabit Uplink Industrial Switch |
1 |
SET |
| Benutzerhandbuch |
1 |
PC |
| Garantiekarte |
1 |
PC |
| Abnehmbarer Anschlussblock |
1 |
PC |
| Hinweis: Der industrielle Switch enthält keine Stromversorgung und kein SFP-Modul. |
FAQ:
1. Was ist der Stromeingang?
A: Für Nicht-PoE-Managed-Switches empfängt er DC12V~52V, für PoE-Managed-Switches empfängt er DC48V~52V.
Alle Modelle unterstützen redundanten Eingang.
2. Was ist das PoE-Budget?
A: Die Standard-PoE-Ausgabe beträgt 30W pro Port.
Nehmen Sie IM-FP288GW als Beispiel, es hat 8 PoE-Ports, also beträgt das Budget 30W/Port*8 Ports=240W.
Wir können auch 60W Ausgang unterstützen, wenn erforderlich, bitte bestätigen Sie mit uns.
3. Wie installiere ich das Gerät?
A: Jedes Modell dieser Serie unterstützt die DIN35/Wandmontage.
Es erfordert notwendiges Zubehör für die Installation wie Schrauben, Montagesatz usw., einige davon sind in der Verpackungsbox enthalten, einige nicht.
4. Unterstützt Ihr Switch 155Mbit/s Transceiver?
A: Ja, die optische Geschwindigkeit beträgt 100M/1000M/2500M. Bitte konfigurieren Sie einfach die 100M-Geschwindigkeit in der Verwaltungsoberfläche, Megabit-Module funktionieren.
5. Ist es möglich, das Etikett nach meinen Wünschen zu beschriften?
A: Ja, senden Sie einfach den Inhalt und das Format, und wir drucken ein Musterstück zur Bestätigung.
Das Etikett wird normalerweise an der Seitenwand angebracht.
6. Ist es möglich, mein Logo zu drucken?
A: Ja, es ist normalerweise auf der Oberseite des Geräts.
