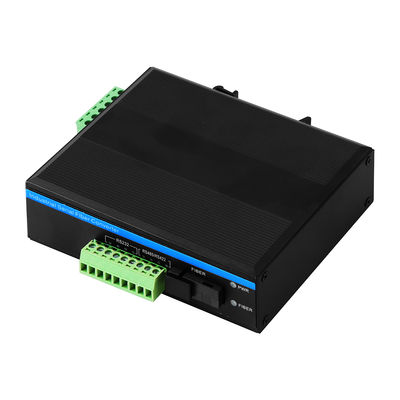

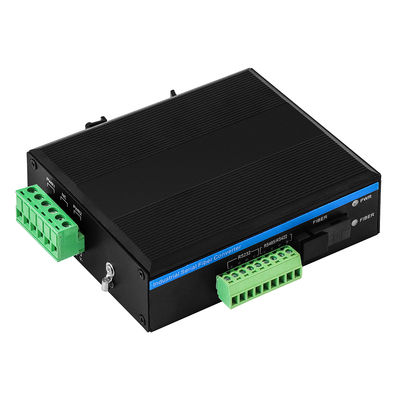

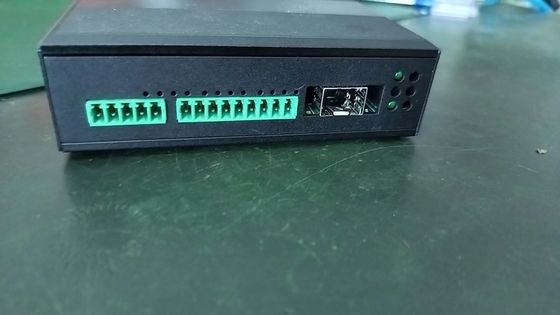

Industrieller optischer Konverter RS485 RS422 RS485
Seriell-zu-Glasfaser-Medienkonverter, Glasfasermodem
Einführung des seriellen Daten-zu-Glasfaser-Konverters
Der IM2101-RS232/RS422/RS485-Glasfaser-Medienkonverter ist ein Seriell-zu-Glasfaser-Kommunikationsgerät in Industriequalität, das für die zuverlässige Datenübertragung über große Entfernungen in rauen Umgebungen entwickelt wurde. Es wandelt serielle RS232-, RS422- oder RS485-Signale in optische Signale um und ermöglicht Kommunikationsentfernungen von bis zu 80 km über Singlemode-Glasfaser bei gleichzeitiger vollständiger elektrischer Isolierung zwischen angeschlossenen Geräten.
Der IM2101 verfügt über eine industrielle DIN-Schienenmontage, einen Gleichstromeingang mit großem Bereich, Überspannungsschutz und ESD-Schutz und eliminiert effektiv elektromagnetische Störungen, Erdschleifenprobleme und blitzbedingte Schäden, die häufig in industriellen Kommunikationsnetzwerken auftreten.
Der Konverter wird häufig in SCADA-Systemen, industrieller Automatisierung, Stromverteilungsnetzen, intelligenten Transportsystemen, Wasseraufbereitungsanlagen, Öl- und Gasüberwachung sowie Ferntelemetrieanwendungen eingesetzt, bei denen eine stabile und sichere serielle Kommunikation von entscheidender Bedeutung ist.
Spezifikationdes Glasfasermodems
| Standard |
EIA/TIA RS232, RS-422, RS-485 |
| Glasfaseranschluss |
SC-Standard, ST/FC optional |
| Faserabstand |
50/125 µm MMF: 2 km, 62,5/125 µm MMF: 5 km, 9/125 SMF: 20/40/60/80 km |
| Serieller Anschluss |
RS-232, RS-422, RS-485: Phoenix-Terminal |
| Serienabstand |
RS-232-Anschluss 15 m, RS-422, RS-485: 1500 Meter |
| Rate |
0-120 Kbit/s |
| Baudrate |
300 Baud bis 115.200 Baud |
| RS-485 |
D+, D-, GND |
| RS-422 |
R+, R-, T+, T-, GND |
| RS-232 |
IN, OUT, GND |
| Leistungsrate |
2W, 12-52V |
| Statischer Schutz |
15-kV-Schutz vor elektrischer statischer Entladung (ESD). |
| Überspannungsschutz |
1500 W/Sek. Überspannungsschutz |
| Betriebstemperatur |
-40°C bis +70°C |
| Lagertemperatur |
-40°C bis +85°C |
| Lagerfeuchtigkeit |
5 % bis 90 % nicht herablassend |
| Abmessungen |
114*93*35mm |
| Gewicht |
0,35 kg/Stück Nettogewicht |
Anwendung
FAQ
Q1. Wie kann ich die RS485-Kommunikation über 1200 Meter hinaus erweitern?
Der IM2101 wandelt RS485-Signale in Glasfaserübertragung um und erweitert so die Kommunikationsentfernung auf bis zu 80 km, während Signalverschlechterung und elektromagnetische Störungen vermieden werden.
Q2. Kann dieser Konverter für SCADA-Systeme verwendet werden?
Ja. Es ist für SCADA-, RTU-, SPS-, DCS-, Telemetrie- und industrielle Automatisierungsanwendungen konzipiert, die eine zuverlässige serielle Kommunikation über große Entfernungen erfordern.
Q3. Verbessert die Glasfaserübertragung die Kommunikationszuverlässigkeit?
Ja. Die Glasfaserkommunikation ist immun gegen elektromagnetische Störungen, Blitzstöße und Erdschleifenprobleme, die häufig bei Kupferkabeln auftreten.
Q4. Ist vor der Installation eine Konfiguration erforderlich?
Nein. Der Konverter unterstützt den Plug-and-Play-Betrieb mit automatischer Baudratenanpassung.
F5. Welche Geräte können angeschlossen werden?
Der Konverter unterstützt SPS, RTUs, Stromzähler, Wasserzähler, Sensoren, Industriesteuerungen, Verkehrssysteme und andere RS232/RS422/RS485-Geräte.
