Fabrikpreis Optical Bypass Switch
2*2B Faser-Bypass-Schalter LC/SC SM/MM
Einführung des Faser-Bypass-Schalters
- Der Faser-Bypass zeichnet sich durch geringe Verluste, hohe Stabilität und hohe Zuverlässigkeit aus.
- Für unterschiedliche optische Pfadanforderungen können optische Schaltermodule angepasst werden, um die optischen Pfadanforderungen komplexer Testsysteme zu erfüllen und die Effizienz der Produkttests zu verbessern.
- Es ist ein unverzichtbares Kernprodukt für die Überwachung und den Schutz von optischen Kommunikationssystemen, das an optische Kommunikationssysteme mit hoher Dichte angeschlossen werden kann.
Spezifikation des Optical Bypass Switch
| Produktname |
2*2B Bypass-Schalter
|
| Stromanschluss |
Standard-Industrieklemmenblock. |
| Polaritätsschutz |
Unterstützung |
| Glasfaserschnittstelle |
LC/SC |
| Wellenlängenbereich |
850±40/1300±40nm; 1260~1650nm |
| Testwellenlänge |
850/1300nm; 1310/1550nm |
| Einfügedämpfung |
Typ:0,6 dB Max:1,0 dB ; Typ:0,6dB Max:1,0 dB |
| Rückflussdämpfung |
MM≥30 dB SM≥50 dB |
| Kanalkreuzung |
MM≥35 dB SM≥55 dB |
| Polarisationsverlust |
≤0,05 dB |
| Wellenlängenverlust |
≤0,05 dB |
| Temperaturverlust |
≤0,05 dB |
| Wiederholbarkeit |
≤0,05 dB |
| Lebensdauer |
≥100000000 Mal |
| Umschaltzeit |
≤10 ms |
| Übertragungsoptische Leistung |
≤500 mW |
| Umgebung |

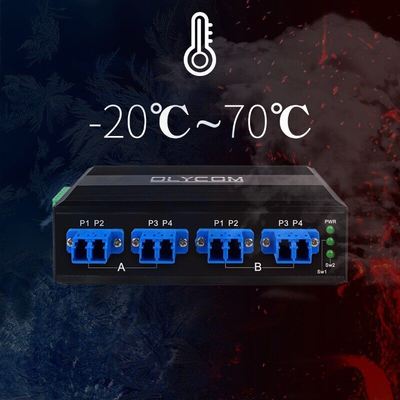

Arbeitstemperatur: -20°～ 70°C
Lagertemperatur: -40°～ 85°C
|

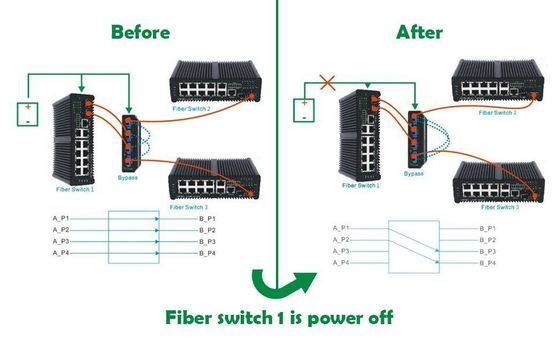

Anschlussdiagramm des Faser-Bypass
Anwendung
Über Olycom
- Olycom fertigt und vertreibt Glasfaser-Konnektivitätsgeräte.
- Olycom bietet Lösungen und Dienstleistungen für industrielle Faserschalter, Medienkonvertierung von Glasfaser zu Kupfer, Ethernet-Netzwerke und CCTV-Videoüberwachung.
- Olycom konzentriert sich derzeit auf
Industrielle Netzwerke
Optical Bypass
WDM-Ausrüstung
Optische Überwachungssysteme
POE++

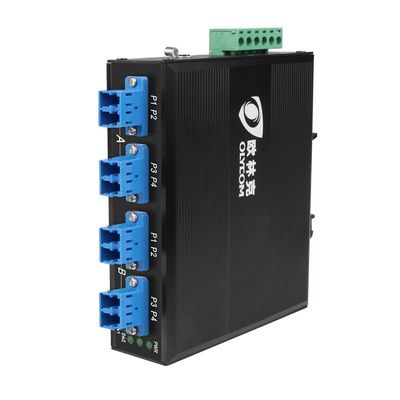

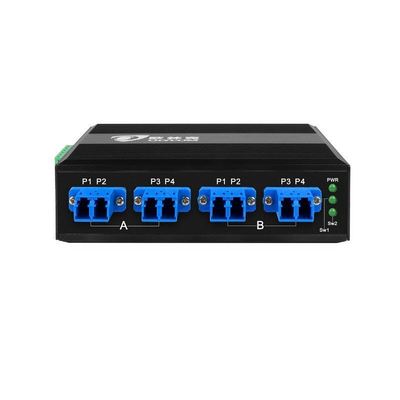

Aktuelle Fotos des Bypass-Faserschalters
FAQ
F: Was ist die Funktion dieses Bypass-Faserschalters?
A: Dieses Produkt dient zum Schutz des Faserpfads. Wenn der geschützte Faserschalter ausgeschaltet wird, umgeht der optische Pfad den Faserschalter und verbindet sich direkt mit dem nächsten Faserschalter über den Bypass-Optikschalter. Stellen Sie sicher, dass die anderen Faserschalter weiterhin normal funktionieren können, wenn einer der Faserschalter ausgeschaltet ist.
F: Enthält es das Netzteil?
A: Nein, enthält kein Netzteil und muss separat erworben werden. Die Eingangsspannung beträgt 9V-52VDC.
F: Welchen Temperaturbereich kann dieses Gerät bewältigen?
A: Die Betriebstemperatur beträgt -20～70℃ (-4～158°F)
F: Wird es mit einer kleinen DIN-Schiene geliefert?
A: Der Schalter unterstützt 35-mm-DIN-Schienen, aber die DIN-Schiene ist nicht im Lieferumfang enthalten.
F: Ist es ein verwaltetes Produkt?
A: Nein, dies ist ein nicht verwaltetes Produkt.
Der Faser-Bypass zeichnet sich durch geringe Verluste, hohe Stabilität und hohe Zuverlässigkeit aus. Für unterschiedliche optische Pfadanforderungen können optische Schaltermodule angepasst werden, um die optischen Pfadanforderungen komplexer Testsysteme zu erfüllen und die Effizienz der Produkttests zu verbessern. Es ist ein unverzichtbares Kernprodukt für die Überwachung und den Schutz von optischen Kommunikationssystemen, das an optische Kommunikationssysteme mit hoher Dichte angeschlossen werden kann.
Paketliste:
- 1x Mechanischer Optical Bypass Switch
- 1x Benutzerhandbuch
- Abnehmbarer Klemmenblock
