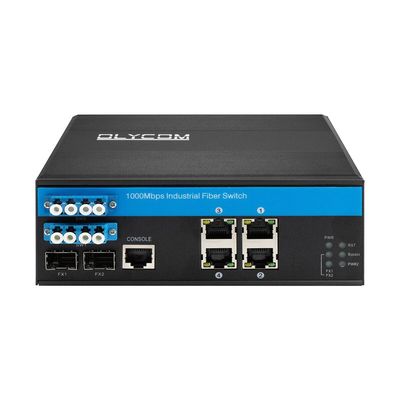

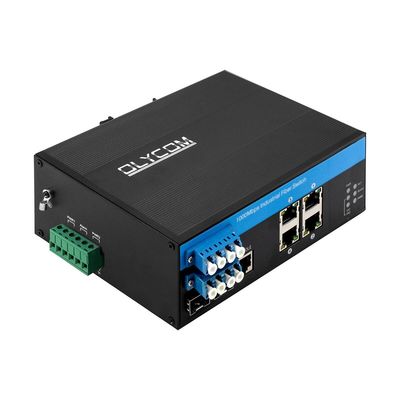

Verwalteter Industrieller L2-Switch mit D2*2B Bypass-Funktion
SM LC-Stecker zum Schutz der optischen Leitung
Hauptmerkmale des verwalteten optischen Bypass-Schalters
IM-FBS240GW ist ein 10/100/1000 Mbit/s industrieller Glasfaser-Bypass-Switch , der folgende Funktionen unterstützt
- Breite Spannungs-Dual-Stromversorgung
- Web-GUI-Verwaltung

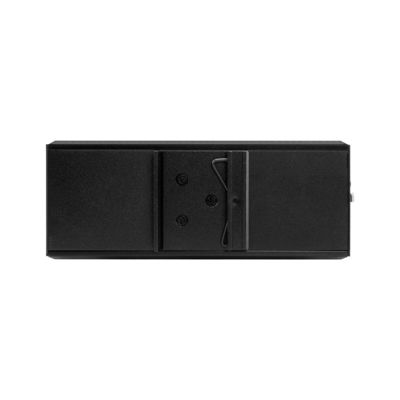

- DIN-Schienenmontage
- FCC- und CE-Zertifizierung
Und als unverzichtbarer Teil des optischen Kommunikationsschutzes ist der Glasfaser-Bypass hochzuverlässig und stabil für verschiedene optische Pfadanforderungen , wie z. B.
- Metropolitan Area Network (MAN)
- Dynamische Konfiguration von Add/Drop-Multiplexing
- Systemüberwachung
- Laborforschung und -entwicklung
In der Zwischenzeit zeichnet sich der Glasfaser-Pass-Switch aus
- Geringer Einfügedämpfung
- Breiter Wellenlängenbereich
- Geringe Kanalübersprechung
Spezifikation des industriellen Gigabit-Full-Switches
|
Produktname
|
10/100/1000Mbit/s verwaltet industriell Glasfaser-Bypass-Switch (2F+4TP)
|
|
Modell-Nr.
|
IM-FBS240GW
|
|
Port
|
2 x 2,5G SFP-Port
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 4x10/100/1000M UTP RJ45 (unterstützt MDI/MDIX Auto-Sensing)
|
|
Standard
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
VLAN-ID
|
4096
|
|
Jumbo-Frame
|
9,6KB
|
|
MAC-Adressentabelle
|
8K
|
|
Switching-Funktionen
|
Übertragungsmodus: Speichern und Weiterleiten
Systembandbreite:58Gbit/s (kein Stau)
DRAM-Größe: 128M Flash-Größe: 16M
Paketpuffergröße: 4Mb
|
|
Netzwerkmedien
|
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100m)
100/1000BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair (≤100m)
SFP-Port, Übertragungsdistanz: 20Km, 40Km, 60Km, 80Km, 100Km
|
|
LEDs
|
Strom, Netzwerk, Glasfaser, Bypass
|
|

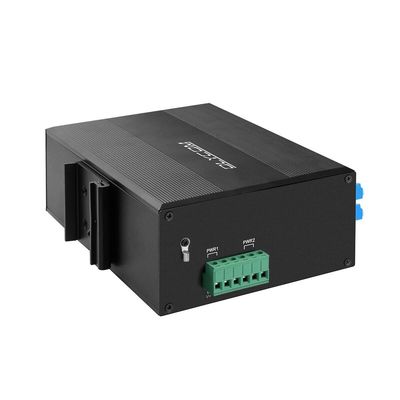

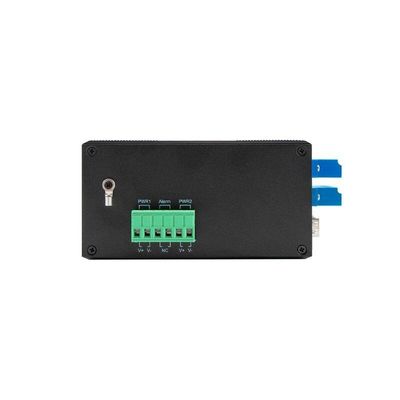

Stromversorgung
|
Eingangsspannung: DC 12-52V; Leerlaufleistung: 5W;
Verpolungsschutz: Unterstützt
|
|
Umgebung
|
ArbeitstemperaturTemp:-40°～ 75°C ; LagertemperaturTemp:-40°～ 85°C;Luftfeuchtigkeit bei Betrieb: 10%～90%, nicht kondensierend; Luftfeuchtigkeit bei Lagerung: 10%～95%, nicht kondensierend
|
|
Industriestandards
|
EMI: FCC Teil 15 Unterabschnitt B Klasse A, EN 55022 Klasse A
EMS: EN 61000-4-2 (ESD) Stufe 3, EN 61000-4-3 (RS) Stufe 3, EN 61000-4-4 (EFT) Stufe 3, EN 61000-4-5 (Überspannung) Stufe 3, EN 61000-4-6 (CS) Stufe 3, EN 61000-4-8; Verkehrskontrolle: NEMA-TS2; Vibration: IEC 60068-2-6; Freifall: IEC 60068-2-32; Stoß: IEC 60068-2-27; Schienenverkehr: EN 50121-4
|
|
Sicherheit
|
CE-Kennzeichnung, kommerziell; CE/LVD EN60950
|
|
Mechanische Informationen
|
Gehäuse: Wellblechgehäuse; Schutzklasse: IP40;
Abmessungen:155 x 113x 60mm;
|
|
Garantie
|
3 Jahre
|
|
Glasfaser-Bypass
|
|
Kategorie
|
Einheit
|
Spezifikation
|
|
Wellenlängenbereich
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Testwellenlänge
|
nm
|
850/1300
|
1310/1550
|
|
Einfügedämpfung
|
dB
|
Typ: 0,6 Max: 1,0
|
Typ: 0,6 Max: 1,0
|
|
Rückflussdämpfung
|
dB
|
MM≥30 SM≥50
|
|
Kanalübersprechung
|
dB
|
MM≥35 SM≥55
|
|
Polarisationsverlust
|
dB
|
≤0,05
|
|
Wellenlängenverlust
|
dB
|
≤0,05
|
|
Temperaturverlust
|
dB
|
≤0,05
|
|
Wiederholgenauigkeit
|
dB
|
≤0,05
|
|
Betriebsspannung
|
V
|
3,3V-5V
|
|
Lebensdauer
|
Zyklen
|
≥100000000
|
|
Schaltzeit
|
ms
|
≤10
|
|
Übertragungslichtleistung
|
mW
|
≤500
|
|
Betriebstemperatur
|
ºc
|
-20~+70
|
|
Lagertemperatur
|
ºc
|
-40~+85
|
Anwendung
Produktionsschritte
Schweißen: Schweißen der notwendigen Komponenten
Reinigung: Um mögliche Fehlfunktionen durch Staub oder Späne auf den Leiterplatten zu vermeiden.
Montage: Baut Komponenten eines Produkts zusammen, wie z. B. Gehäuse, Schrauben, Leiterplatten.
Testen: Um sicherzustellen, dass das Produkt nach der Montage grundsätzlich einwandfrei funktioniert
Alterung: Um zu prüfen, ob das Produkt lange Zeit ohne kleinere Probleme wie LED-Anzeigen oder Spannungsabfälle reibungslos funktioniert. Dies dauert normalerweise 24 bis 48 Stunden.
Testen: Um zu testen, ob das Produkt Daten- oder Videosignale korrekt verarbeiten kann. Datenverlust? Übertragungsrate korrekt? Datenpaketfehler? Solche Fragen werden in diesem Verfahren überprüft.
Qualitätskontrolle: Dies ist die dritte und letzte Prüfung der Produktqualität. Wenn alles gut geht, verpackt unser Verpackungspersonal es gemäß den Kundenanforderungen und bringt ein Produktetikett auf der Verpackungsbox an.
Wenn alles oben Genannte erledigt ist, kommt das Produkt auf den Markt.
FAQ:
Was ist ein optischer Bypass-Switch?
A: Er wird auch als Bypass-TAP bezeichnet und dient zum automatischen Umschalten fehlerhafter Knoten bei Stromausfällen oder Ausfällen, was die vollständige optische Übertragung sichert.
Wo wird er eingesetzt?
A: Er wird hauptsächlich eingesetzt, um Netzwerkausfälle zu verhindern, das Netzwerk zu schützen oder das Netzwerkmanagement im optischen Telekommunikationsbereich zu steuern.
Er kann in Ring- oder linearen Glasfasernetzwerkarchitekturen wie Eisenbahnkommunikationssystemen, Fabrikautomatisierung und Umspannwerken eingesetzt werden.
Was sind die Bestelloptionen?
A: Es gibt SC-Stecker Singlemode (4 Ports), LC Singlemode (4 Ports und 8 Ports) und LC Multimode (4 Ports und 8 Ports) zur Auswahl, wie auf den folgenden Fotos zu sehen ist.
Können Ihre optischen Bypass-Einheiten mit verschiedenen Switches arbeiten?
A: Ja, dieses Gerät arbeitet auf der Ebene der optischen Übertragung und ist nicht in Netzwerkprotokolle involviert.
Es kann mit beliebigen Switches unterschiedlicher optischer Raten (100M/1G/2,5G/10G/25G/40G/100G) arbeiten.
Ist eine Wandmontage möglich?
A: Ja, die Standardinstallation ist auf einer DIN-Schiene. Wir haben auch eine spezielle Rückwand mit Befestigungslöchern für die Wandmontage.
Im Lieferumfang sind ein Paar Montagebügel enthalten.
