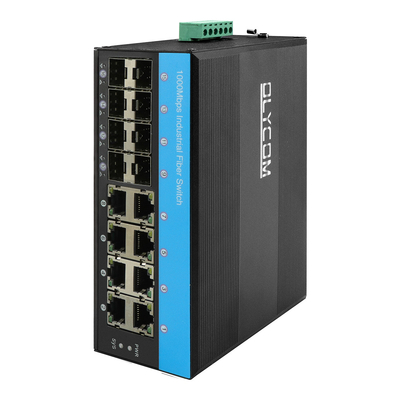

16-Port-PoE-Switch Gigabit Vitesse Managed Industrial Ethernet Switch
DC48V Dual Power Supply
Hauptmerkmale des Managed Industrial PoE Switch
- Unterstützung der Stromversorgung von POE IP-Kameras über den Wireless Access Point (AP) von 5 Kategorien von Ethernet Kabeln.
- IEEE 802.3af/at Stromversorgung an 1 ~ 8 RJ45-Ports
- 8 x 10/100/1000 Mbit/s Auto-Sensing RJ45 Ports
- 8 x 1000 Mbit/s SFP-Glasfaser-Port

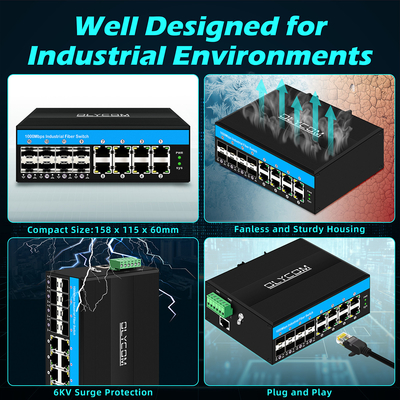

- 6KV Ethernet Überspannungsschutz, anpassbar an eine raue Außenumgebung
- Unterstützung von Auto MDI/MDIX
- Flusskontrollmodus: Vollduplex mit IEEE 802.3x Standard, Halbduplex mit Back Pressure Standard
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX konform
- Ein Store-and-Forward Switching Mechanismus
- Betriebsumgebungstemperatur: -40 ° ~75 ° C
Spezifikation des Industrial Full Gigabit Switch
| Produktname |
10/100/1000 Mbit/s Managed Industrial POE Fiber Switch (8F+8TP) |
| Modell-Nr. |
IM-FP888GW |

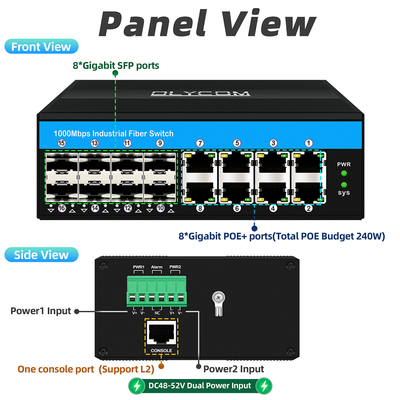

| Port |
8 x 1000 Mbit/s SFP-Port
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 (Unterstützung MDI/MDIX Auto-Sensing)
|
| Standard |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAN-ID |
4096 |
| Jumbo Frame |
9,6 KB |
| MAC-Adresstabellengröße |
8K |
| Switching-Funktionen |
Übertragungsmodus: Speichern und Weiterleiten
Systembandbreite: 58 Gbit/s (kein Datenstau)
DRAM-Größe: 128M Flash-Größe: 16M Paketpuffergröße: 4Mb
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100m)
100/1000BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair (≤100m)
SFP-Port, Übertragungsentfernung: 20 km, 40 km, 60 km, 80 km, 100 km
|
| LEDs |
Strom, Netzwerk, Glasfaser |
| Stromversorgung |
POE-Stromversorgungseingangsspannung: 48 V (max. 52 V),
Einzelne PoE-Stromversorgungsausgangsleistung: 15,4 W (Port 1~8)
(802.3at-Standards erfordern besondere Anweisungen)
|
| Umgebung |
Arbeitstemperatur: -40°～ 75°C; Lagertemperatur: -40°～ 85°C; Arbeitsfeuchtigkeit: 10%～90%, nicht kondensierend; Lagerfeuchtigkeit: 10%～95%, nicht kondensierend |
| Industriestandards |
EMI: FCC Teil 15 Unterabschnitt B Klasse A, EN 55022 Klasse A
EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8; Verkehrssteuerung: NEMA-TS2; Vibration: IEC 60068-2-6; Freier Fall: IEC 60068-2-32; Schock: IEC 60068-2-27; Schienenverkehr: EN 50121-4
|
| Sicherheit |
CE-Kennzeichnung, kommerziell; CE/LVD EN60950 |
| Mechanische Informationen |
Gehäuse: Wellblechgehäuse; Sicherheitsklasse: IP40;
Abmessung: 158 x 114,8 x 60 mm;
Montagemethode: DIN-Schienenmontage
|
| Garantie |
3 Jahre |

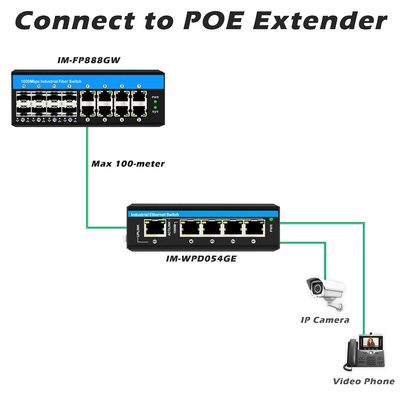

Anwendung
Produktionsschritte
Schweißen: Schweißen der erforderlichen Komponenten
Reinigung: Um mögliche Fehlfunktionen durch Staub oder Schrott auf den Leiterplatten zu vermeiden.
Montage: Baut Komponenten eines Produkts auf, wie z. B. Paneele, Schrauben, Leiterplatten.
Testen: Um sicherzustellen, dass das Produkt nach der Montage grundsätzlich einwandfrei funktioniert
Alterung: Um zu überprüfen, ob das Produkt lange Zeit reibungslos funktionieren kann, ohne dass es zu kleineren Problemen wie LED-Anzeigen oder Spannung kommt. Dies dauert in der Regel 24 bis 48 Stunden.
Testen: Um zu testen, ob das Produkt Daten- oder Videosignale korrekt verarbeiten kann. Datenverluste? Übertragungsrate korrekt? Fehlerhafte Datenpakete? Solche Fragen würden in diesem Verfahren überprüft werden.
QC-Test: Dies ist die dritte und auch letzte Qualitätskontrolle des Produkts. Wenn es gut läuft, verpackt unser Verpackungspersonal es gemäß den Kundenanforderungen und bringt ein Produktetikett auf der Verpackungsbox an.
Wenn alles oben Genannte erledigt ist, kommt das Produkt auf den Markt.
FAQ:
1. Was ist der Stromeingang?
A: Für nicht-PoE-Managed-Switches empfängt er DC12V~52V, für PoE-Managed-Switches empfängt er DC48V~52V. Alle Modelle unterstützen redundanten Eingang.
2. Was ist das PoE-Budget?
A: Die Standard-PoE-Ausgabe beträgt 30 W pro Port.
Nehmen Sie IM-FP288GW als Beispiel, er hat 8 PoE-Ports, also beträgt das Budget 30 W/Port*8 Ports=240 W.
Wir können auch 60 W Ausgang unterstützen, falls dies erforderlich ist, bitte bestätigen Sie dies mit uns.
3. Wie kann ich das Gerät installieren?
A: Jedes Modell dieser Serie unterstützt die DIN35/Wandmontage.
Es erfordert notwendiges Zubehör bei der Installation wie Schrauben, Montagesatz usw., einige davon sind im Verpackungskarton enthalten, andere nicht.
4. Wenn es möglich ist, das Etikett so zu schreiben, wie ich es möchte?
A: Ja, bitte senden Sie einfach den Inhalt und das Format, und wir drucken ein Musterstück zu Ihrer Bestätigung.
Das Etikett wird normalerweise an der Seitenwand angebracht.
5. Ist es möglich, mein Logo zu drucken?
A: Ja, es befindet sich normalerweise auf der oberen Platte des Geräts.
