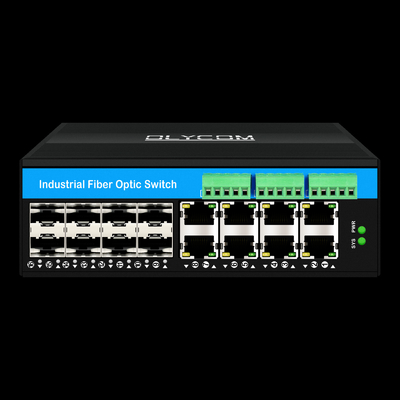

16 Port Managed Industrial Ethernet Switch 8RJ45+8SFP POE Switch mit 4*RS485+2*CAN BUS

8 x 1000Mpbs SFP-Anschluss

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)

2 x CAN-Bus (Standard-Framen-ID mit 11-Bit-Bereich, erweiterte Framen-ID mit 29-Bit-Bereich,

Unterstützung von J1939, CANopen, DeviceNet und anderen Protokollen (Firmware-Konfiguration erforderlich)

4 x RS485 (unterstützt TCP/UDP-Protokoll)

1 x Konsoleanschluss (RJ45, Baudrate: 115200)

Übertragungsmodus: Speicherung und Weiterleitung

Systembandbreite: 58 Gbps (ohne Verkehrsstaus)

DRAM-Größe: 128M Flash-Größe: 16M Paketpuffergröße: 4Mb

Protokoll

IEEE 802.3 ((10Base-T)

IEEE 802.3u ((100Base-TX)

IEEE 802.3ab ((1000Base-TX)

IEEE 802.3z (1000Base-X)

IEEE 802.3af 15.4W (POE)

IEEE 802.3 bei 30 W ((POE+)

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

ITU-T G.8032 ERPS-Ring

IEEE 802.1Q (VLAN)

IEEE 802.3x (Flusssteuerung)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab (LLDP)

IEEE 802.1az (EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

Unterstützt IEEE802.1q VLAN, Port VLAN, Mac-basierte VLAN, IP-Subnetz VLAN, Protokoll VLAN, VLAN-Konvertierung MVR.

Unterstützt IEEE802.3az EEE (Energy Efficient Ethernet) Management, optimiert den Stromverbrauch.

Unterstützt STP, RSTP, MSTP, ITU-T G.8032 Ethernet Schutzring (EPR).

Unterstützt QoS, Übertragungsklassifizierung QoS, CoS, Bandbreitenkontrolle (Eingangs-/Ausgangsrichtung), Sturmunterdrückung, Differentialdienste.

Unterstützt dynamische IEEE 802.3ad LACP-Linkaggregation, statische Linkaggregation.

Unterstützt IGMP/MLD-Erkennung V1/V2/V3, IGMP-Filterung/Anpassung, IGMP-Abfrage.

Unterstützt IGMP-Proxy-Bericht, MLD-Erkennung.

Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL.

Unterstützung von IEEE802.3az EEE (Energieeffizientes Ethernet) TACACS+, HTTP/HTTPS, SSL/SSH v2.

Unterstützung von Cisco® wie CLI, Netzwerkmanagement, SNMP v1/v2c/v3, Telnet.

Unterstützung von Software-Upgrades über TFTP und HTTP, Firmware-Redundanz, um Upgrade-Fehler zu vermeiden.

Unterstützung von RMON, MIB II, Spiegelung, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP.

Unterstützung von IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL.

Unterstützung von SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL

Leistungszufuhrspannung der POE: 48V (max. 52V),

Leistung der einzelnen PoE-Stromversorgung: 30 W (Anschluss 1 bis 8)

(802.3bt-Standards erfordern besondere Anweisungen)

Standards: ISO 11898-2 (Hochgeschwindigkeits-CAN)

Kommunikationsgeschwindigkeit: 10Kbps~1Mbps (konfigurierbar)

Höchstzahl der Knoten: 110 (Standardschaltung des Endwiderstands)

Endgerätewiderstand: 120Ω (optional für jede CAN eingebauter Endgerätewiderstand)

Isolationsschutz: Unterstützt 2500V Gleichspannung (optional)

Kommunikationsprotokoll: Unterstützt CAN 2.0A/B, CAN FD

Busspannungsbereich: -3V ~ +32V (Schutz gegen Überspannungen)

Standards: TIA/EIA-485-A

Betriebsmodus: Voll-Duplex oder Halb-Duplex (konfigurierbar)

Kommunikationsgeschwindigkeit: 115200bps (konfigurierbar)

Höchstzahl der Knoten: 32 (Standard) oder auf 256 erweiterbar (Wiederholer erforderlich)

Isolationsschutz: Unterstützt 1500V Gleichspannung (optional)

Busspannungsbereich: -7V bis +12V (Überspannungsschutz)

CE-EMC:

Die Anforderungen an die Anforderungen gemäß EN 55032:2015+AC:2016+A1:2020+A11 sind folgende:2020

Die Anforderungen an die Qualität der Prüfungen sind in der Norm EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1 festgelegt.2021

Die Anforderungen an die Einhaltung dieser Vorschriften gelten für alle Fahrzeuge, für die die Genehmigung erteilt wurde.2022

CE-LVD:

Einheitliche Prüfverfahren für die Berechnung der Emissionsmengen2020

FCC:

47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4:2014

Schale:Golfholz; Sicherheitsklasse:IP40;

Abmessungen: 158 x 114,8 x 60 mm;

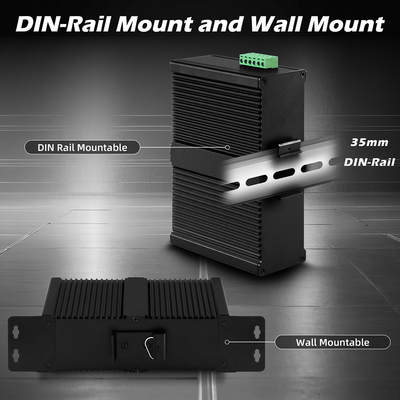

Montagemethode:Anbringung auf der Schiene
