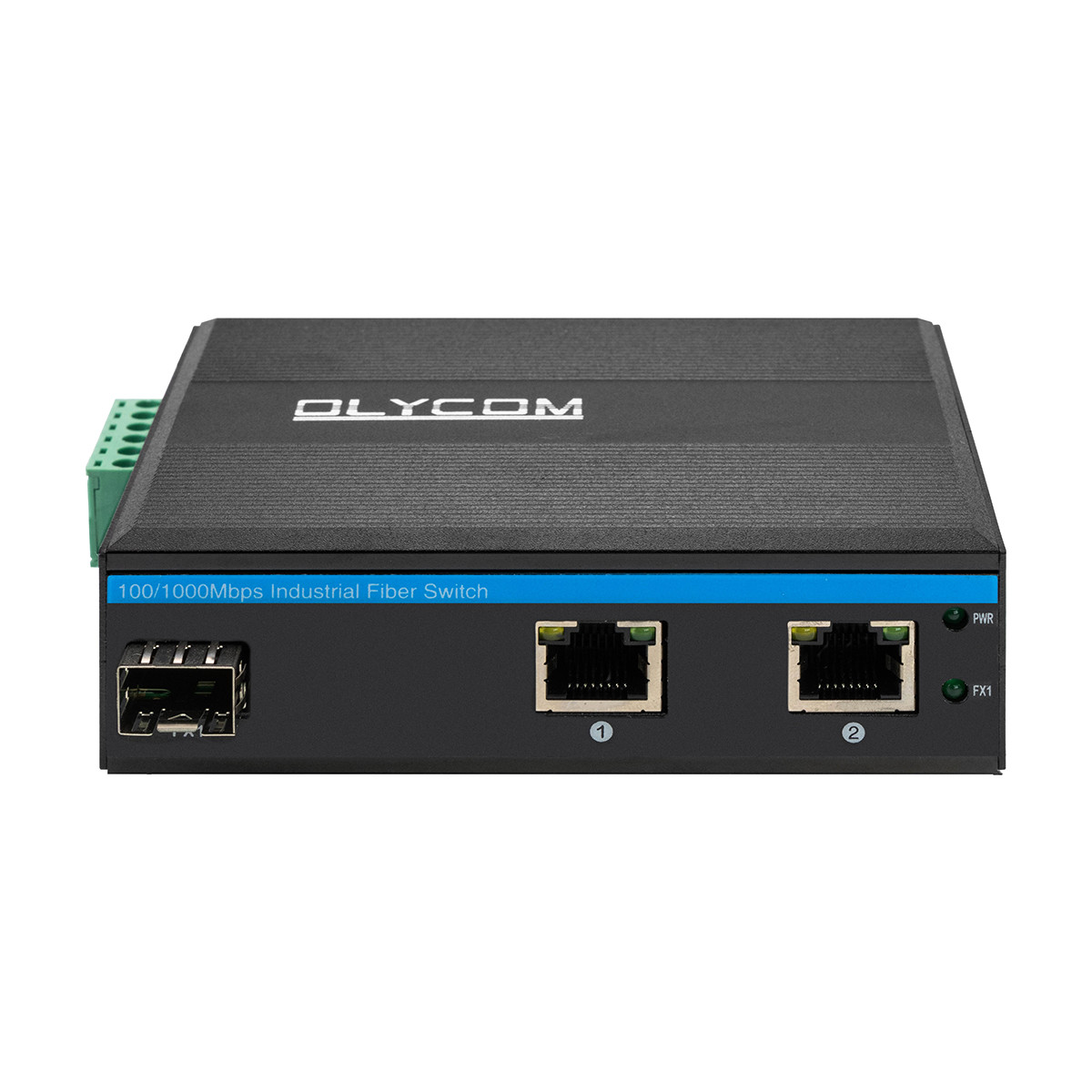

Mini-Optische Faser-Konverter Industrie-Ethernet-Schalter Poe-Schalter DC48V Eingang
Haupteigenschaften von Mini-optischen Medienumwandlern
- Unterstützung der Stromversorgung von POE-IP-Kameras über den drahtlosen Zugangspunkt (WLAN) von 5 Ethernet-Kabelkategorien.
- IEEE 802.3af/Antrieb auf 1 ~ 2 RJ45-Anschlüsse
- 2x 10/100/1000Mbps RJ45-Ports mit automatischer Sensorik
- 1x 1000Mbps SFP-Faseranschluss
- 6 KV Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Unterstützung von Auto MDI/MDIX
- Strömungssteuerungsmodus: Full-Duplex mit IEEE 802.3x-Standard, Halb-Duplex mit Backpressur-Standard
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX-konform
- Maximale Leistung von 15,4 W unter der AF-Standard, 30 W unter der Standardleistung für jeden PoE-Port
- Ermittlung der PoE-Modelle elektrischer Geräte.
- Ein Speicher-und-Verschiebungsmechanismus
- Betriebsumgebungstemperatur: -40 °C bis 75 °C
Spezifikationfür die Verwendung in der Industrie
| Produktbezeichnung |
10/100/1000Mbps Industrieller POE-Faserschalter (1F+2TP) |
| Modell Nr. |
Im-FP122GE |

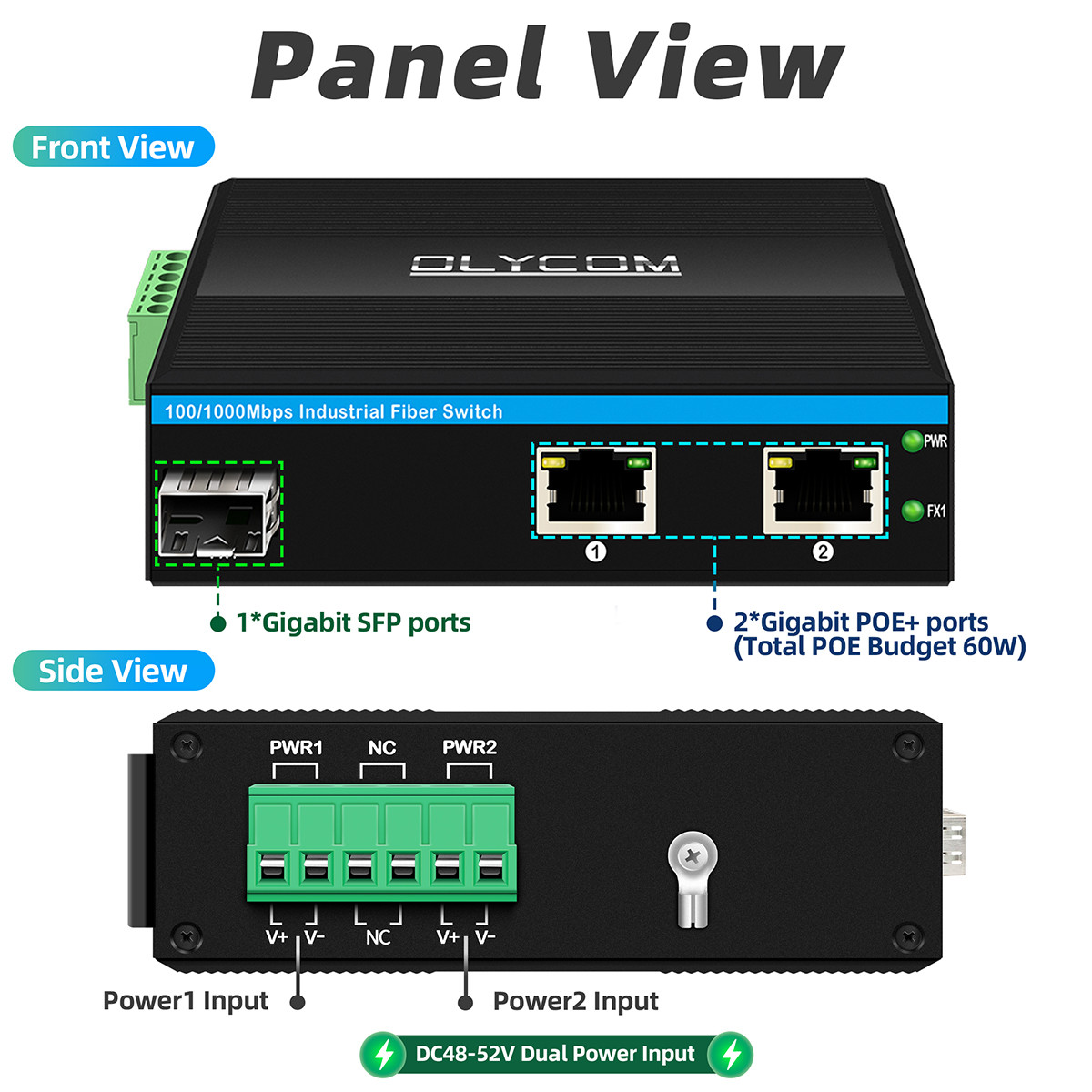

| Hafen |
1x 1000Mpbs SFP-Anschluss
SM:1310nm/1550nm, 20km
1490nm/1550nm, 40~120Km
MM:1310nm,2Km
2x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Systembandbreite: 40 Gbps (nicht Verkehrsstaus)
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
SFP-Port, Übertragungsstrecke: 20km, 40km, 60km, 80km, 100km
|
| Leuchten |
Strom, Netzwerk, Faser |
| Stromversorgung |
Leistungszufuhrspannung der POE: 48V (max. 52V),
Leistung der einzelnen PoE-Stromversorgung: 15,4 W (Anschluss 1 ~ 2)
(802.3 bei den Normen sind besondere Anweisungen erforderlich)
|
| Umwelt |
Betriebstemperatur: -40°75°C
Aufbewahrungstemperatur: -40° ≈ 85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit:10%~95%, nicht kondensierend
|
| Industriestandards |
EMI:FCC Teil 15 Teil B Klasse A,EN 55022 Klasse A
EMS:EN 61000-4-2 (ESD) Stufe 3,EN 61000-4-3 (RS) Stufe 3,EN 61000-4-4 (EFT) Stufe 3,EN 61000-4-5 (Schwellung) Stufe 3,EN 61000-4-6 (CS) Stufe 3,EN 61000-4-8
Verkehrssteuerung:NEMA-TS2
Schwingung:IEC 60068-2-6
Freifall:IEC 60068-2-32
Schlag:IEC 60068-2-27
Eisenbahnverkehr:EN 50121-4
|
| Sicherheit |
CE-Kennzeichnung, Handelszeichen
CE/LVD EN60950
|
| Mechanische Informationen |
Schale:Wallholz-Metallschalen
Sicherheitsklasse: IP40

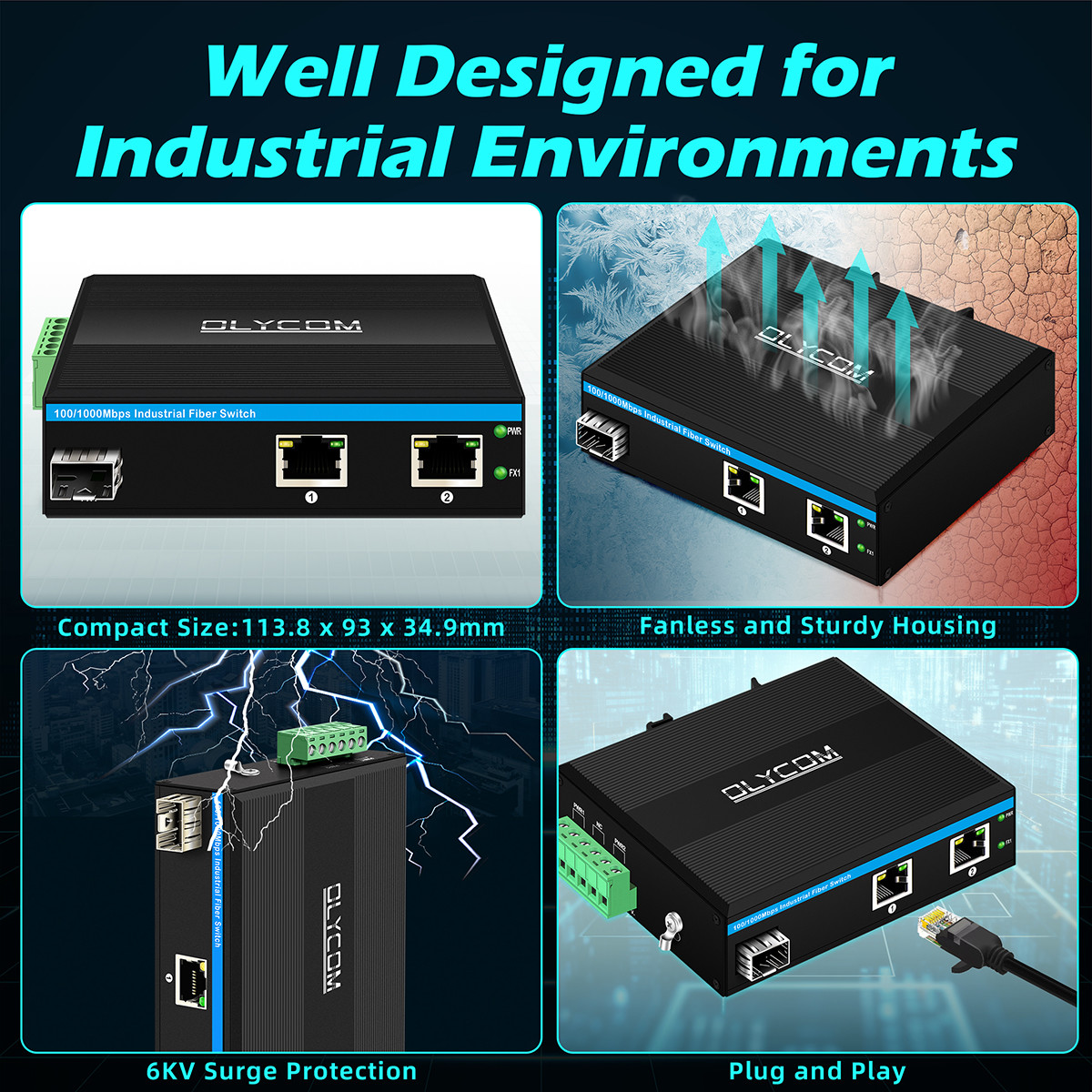

Abmessungen: 113,8 x 93 x 34,9 mm
Montagemethode:Anbringung auf der Schiene
|
| Gewährleistung |
Ersatz innerhalb eines Jahres; Reparatur innerhalb von 5 Jahren |

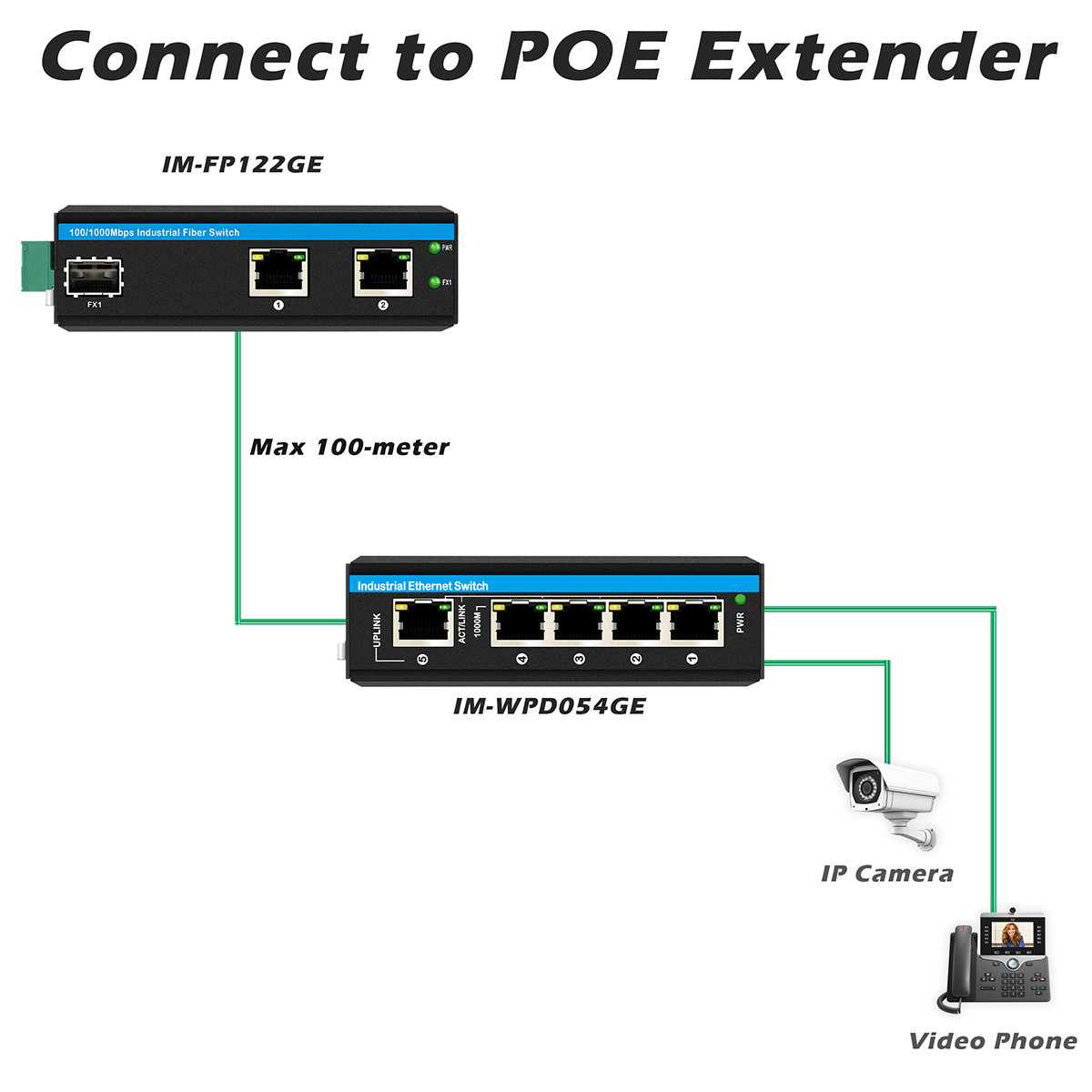

Anwendungen von industriellen Glasfaserschalter
- Ich weiß.
Produktionsschritte:
- Schweißen: Schweißen der erforderlichen Bauteile
- Reinigung: Um mögliche Funktionsstörungen aufgrund von Staub oder Schrott auf den PCB-Boards zu vermeiden.
- Montage: Aufbau von Komponenten eines Produkts wie Platten, Schrauben, PCB-Boards.
- Prüfung: Um sicherzustellen, dass das Produkt nach der Montage grundsätzlich gut funktioniert
- Alterung: Um zu überprüfen, ob das Produkt lange Zeit ohne geringfügige Probleme wie LED-Anzeigen, Spannung reibungslos funktionieren kann.
- Test: Um zu testen, ob das Produkt Daten oder Videosignale korrekt verarbeiten kann. Datenverlust? Übertragungsrate korrekt? Datenpaketversagen? Solche Fragen würden in diesem Verfahren überprüft.
- QC-Tests: Dies ist die dritte und auch letzte Überprüfung der Produktqualität.Unsere Verpackungskräfte werden es nach den Anforderungen des Kunden verpacken und an der Verpackungskiste ein Produktetikett befestigen.
- Wenn all dies erledigt ist, wird das Produkt auf den Markt gebracht.
Häufig gestellte Fragen
1Was ist die Eingangsspannung?
A: Bei PoE-Switches ist es DC48V~52V.
Für Nicht-PoE-Schalter ist es DC12V~52V.
2Was ist das Strombudget?
A: Jeder PoE-Anschluss unterstützt eine Leistung von 15,4W/30W/60W.
Die Standardleistung beträgt 30 Watt ((bitte teilen Sie uns mit, wenn Sie 60 Watt-Typ benötigen)
Gesamtbudget: Leistungswatt jedes Hafens mal PoE-Hafen
3- Ist es geregelt?
A: Nein, diese Serie ist unmanaged.
Wir haben eine weitere Serie zur Auswahl.
4Welche Installationsmethode unterstützt er?
A: Es unterstützt Din Rail und Wandmontage.
Wenn ein spezielles Montage-Kit erforderlich ist, ist es in Ordnung, wir haben es schon einmal behandelt.
5Unterstützt der Glasfaseranschluss 100M-Geschwindigkeit?
A: Ja, für 100M-Modelle unterstützt es nur 100M-Module.
Für Gigabit-Modelle ist der Glasfaser-Port 100M/1000M autoadaptiv, Sie können 155Mb/s oder 1,25Gb/s Module einfügen, beide funktionieren.
