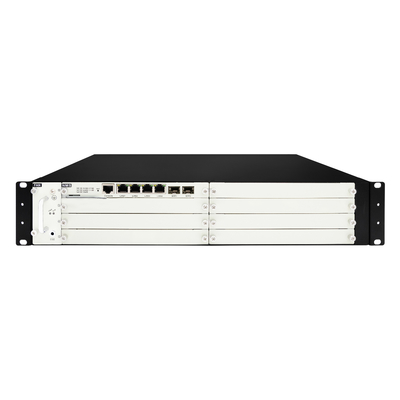

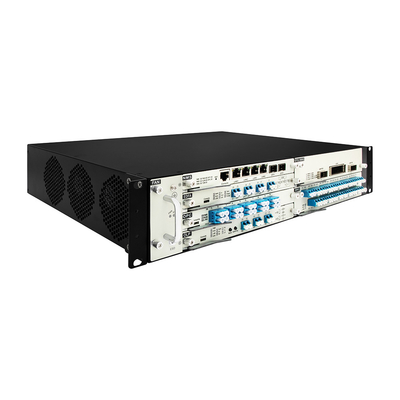

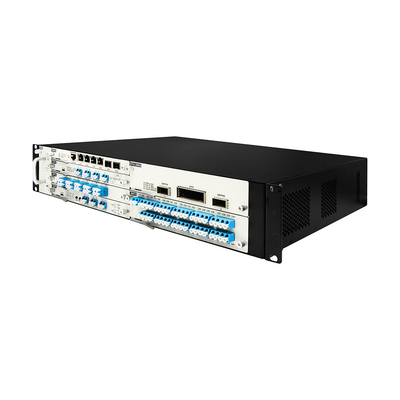

19" 2U DWDM-Optische Übertragungssystem mit EDFA OTU DCM-Karte Wdm-Übertragungssystem

• Standard 19 Zoll 2U Höhe;
• Hohe Integration: Ein einzelnes Rack unterstützt 7 allgemeine Service-Slots und 1 Netzmanagement-Slot;
• Einheitliche Plattform: unterstützt das gemischte Einfügen verschiedener Visitenkarten, einheitliches Netzwerkmanagement;
• Hohe Zuverlässigkeit: Unterstützung des gleichzeitigen Schutzes von Wechselstrom und Gleichstrom 1+1;
• Gute Wärmeableitung: 3 leistungsstarke, schnelle Lüfterkonstruktionen gewährleisten eine ausreichende Wärmeableitung;

Vorderseite

1) SLOT1 kann in die NMS-Hauptsteuerungskarte eingesetzt werden, und SLOT2?? 7 kann in verschiedene Arten von Dienstkarten eingesetzt werden

FAN-Slot: Wird zur Wärmeableitung des Fahrgestells verwendet. Wenn das PWR-Anzeiglicht eingeschaltet ist, bedeutet dies, dass die Stromversorgung der Lüfteranschlussöffnung normal ist. Ist der ALM-Anzeiger rot, wird der Wärmeabzug des Fahrgestells mit einer Wärmeablösung ersetzt.Es bedeutet, dass der Ventilator defekt ist.Normalerweise sollte der ALM-Anzeiger ausgeschaltet sein.

3) Anzeiglicht: PWR: eingeschaltet: normale Stromversorgung; ausgeschaltet: keine Stromversorgung oder Anomalie.

ALM: eingeschaltet: Lüfterfehler oder Überhitzung; ausgeschaltet: normal

Rückseite

1) Der Stromversorgungsslot (PIU) befindet sich auf der Rückseite des Geräts und unterstützt sowohl AC (APU) als auch DC (DPU), Stromversorgung 1 + 1 Hot Backup

2) Anzeiglicht: PWR: eingeschaltet: normale Stromversorgung; ausgeschaltet: keine Stromversorgung oder Anomalie.
