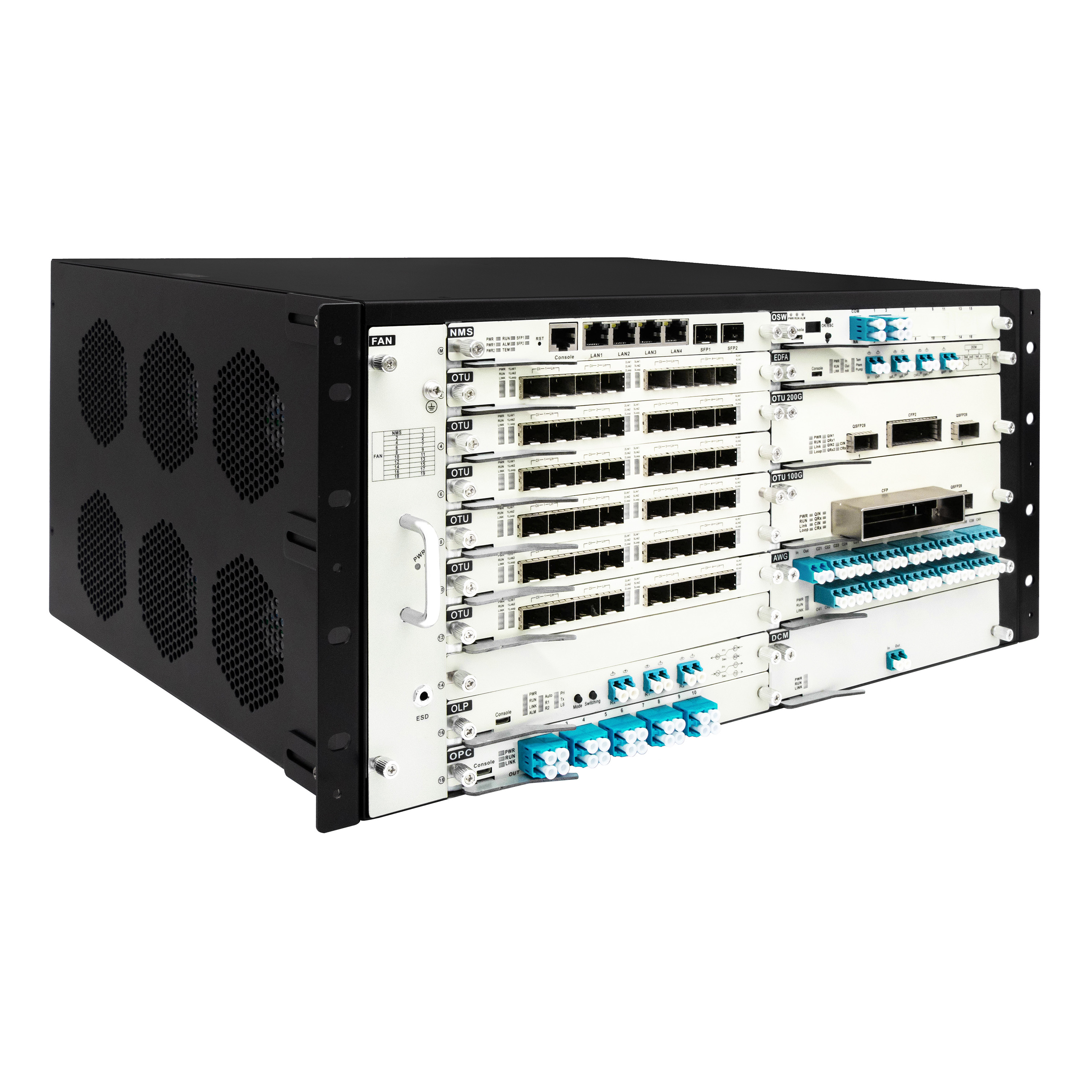

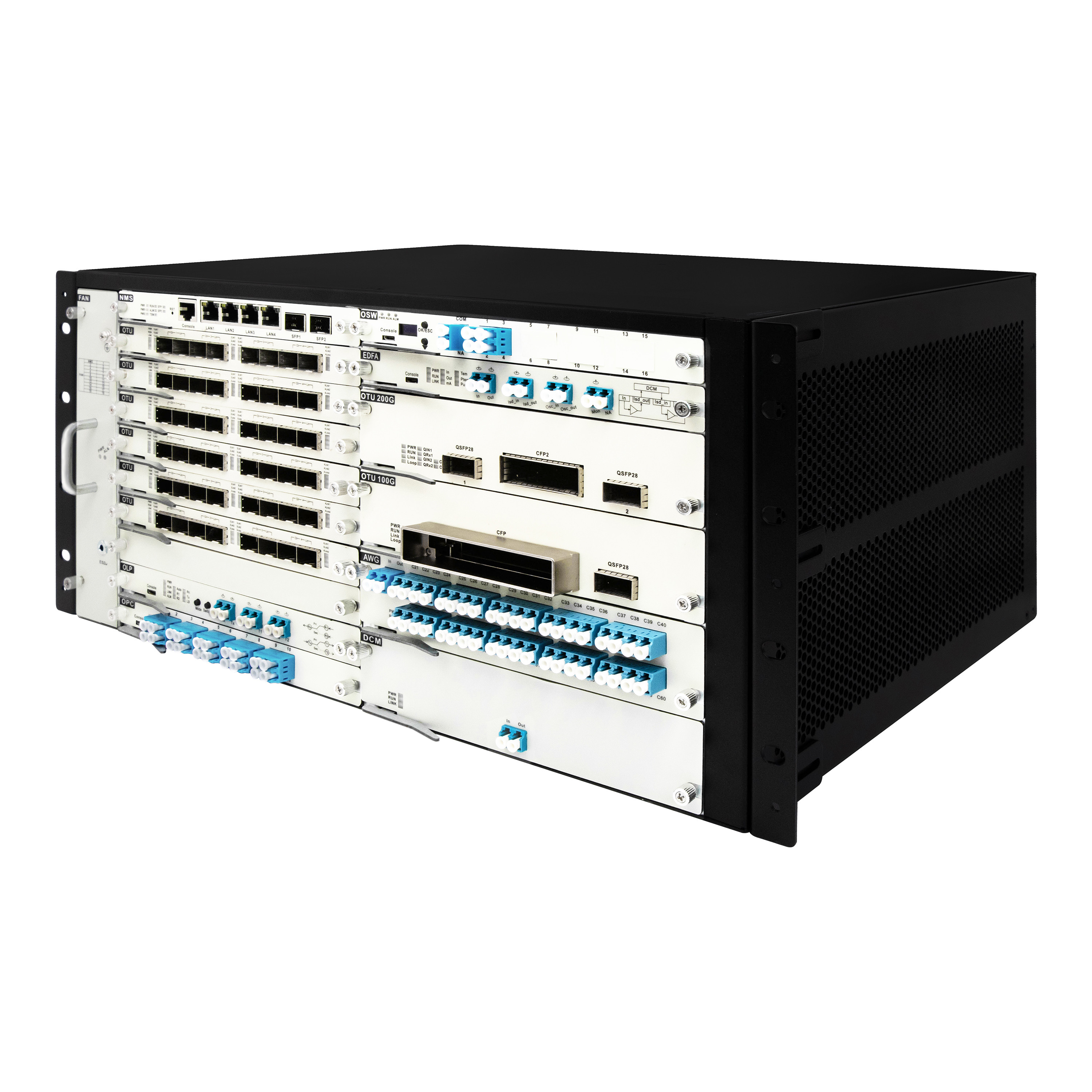

19" 5U OTN DWDM-Übertragungssystem mit EDFA AWG-Konfigurationskarten
Schlüsselmerkmale derDWDM / OTN-Übertragungsplattform
- Standard 19-Zoll, 5U Höhe;
- Hohe Integration: Einfach-Rack unterstützt 19 allgemeine Geschäftsplätze, 1 Netzwerkverwaltungsplatz;
- Einheitliche Plattform: Unterstützt verschiedene Visitenkarten-Mix-ins, einheitliche Netzwerkverwaltung;
- Hohe Zuverlässigkeit: Stromversorgung unterstützt gleichzeitig Wechselstrom und Gleichstrom, mit Unterstützung des Stromversorgungsschutzes 1+1;
- Ausgezeichnete Wärmeabsorptionsleistung: mit 6 leistungsstarken, schnellen Lüftern ausgestattet, um eine effektive Wärmeabsorption zu gewährleisten.

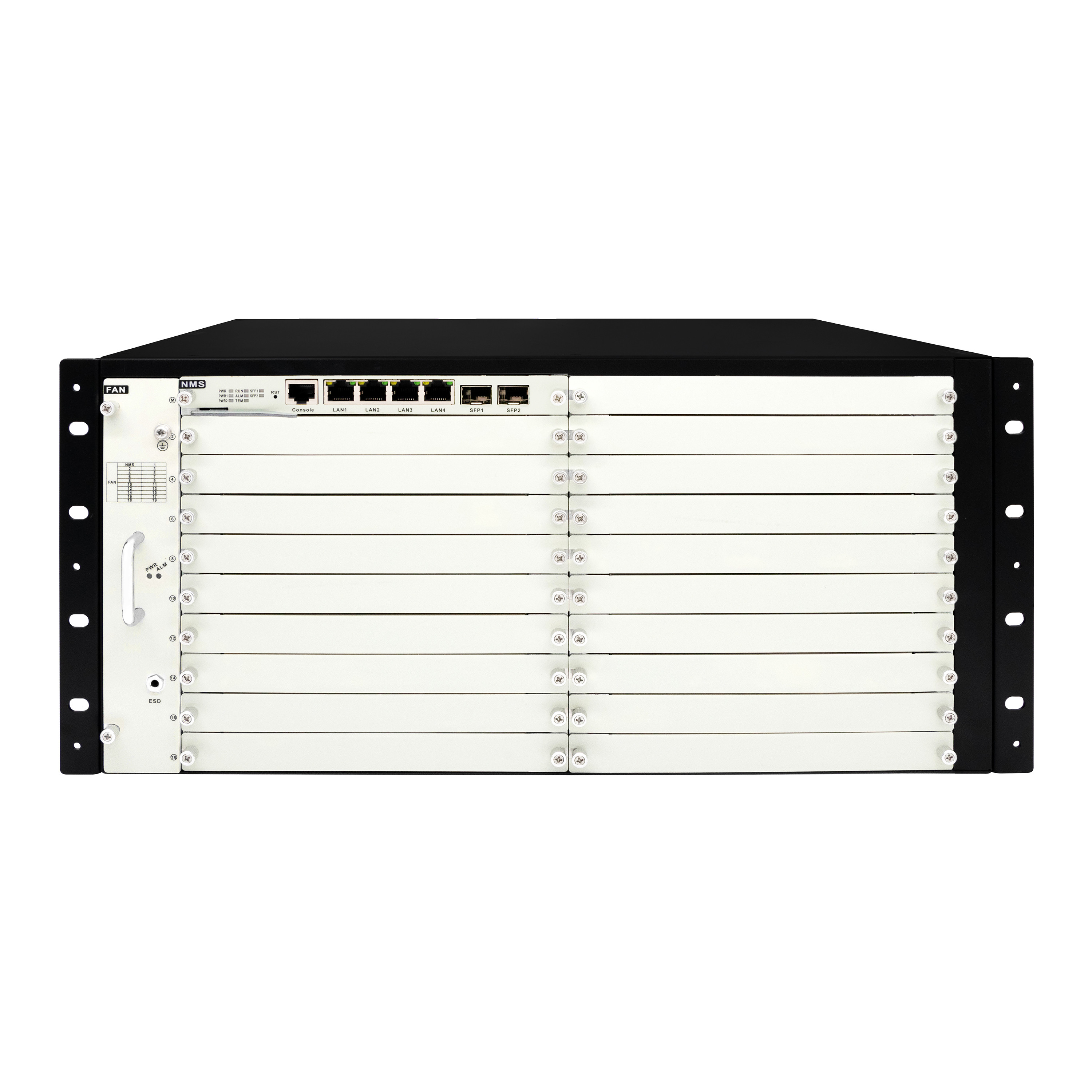

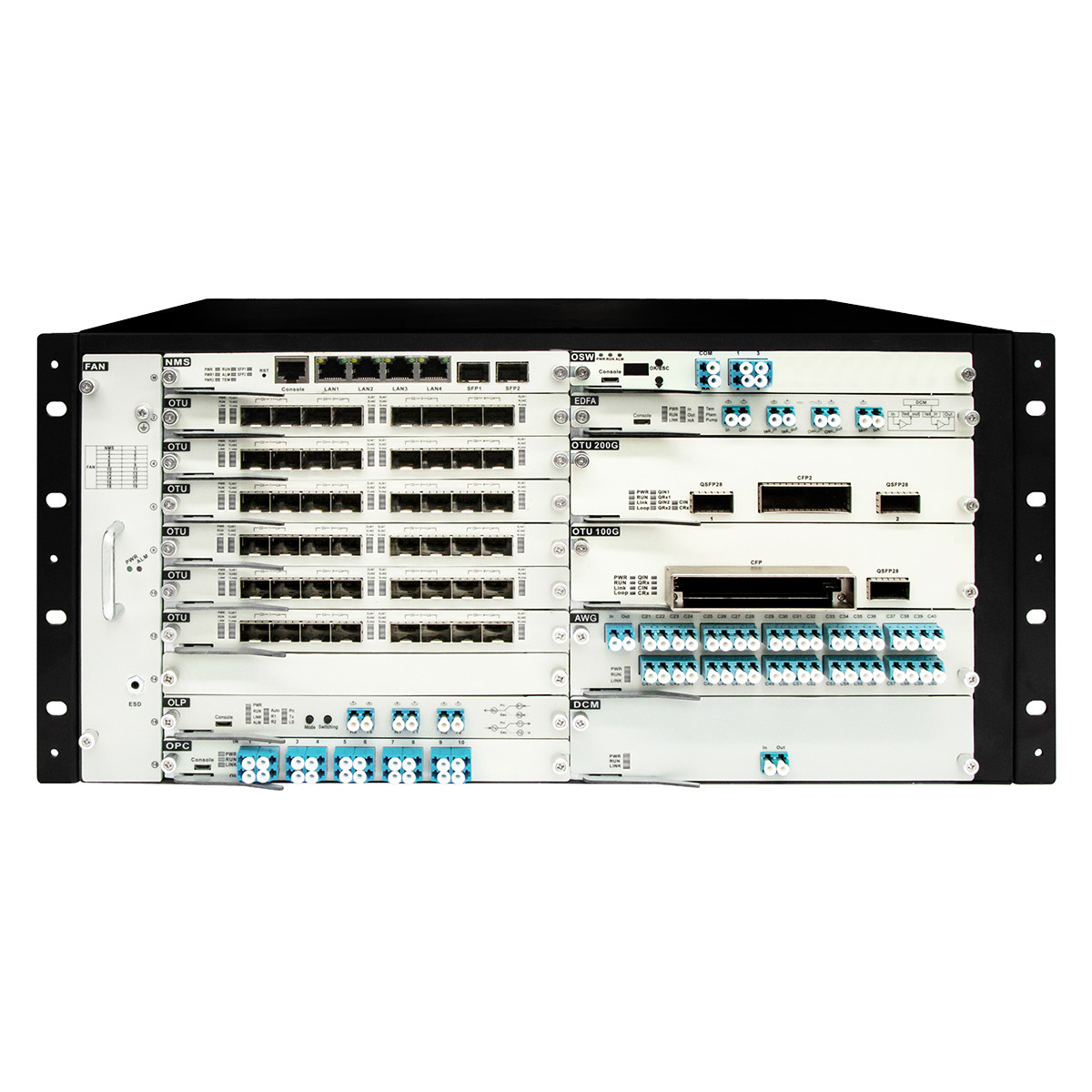

Vorderseite
Anmerkung:
1. SLOT 1 ist für das Einfügen der NMS (Network Management System) Steuerkarte, während SLOT 2 bis 19 verschiedene Arten von Visitenkarten aufnehmen kann.
2. FAN-Slot: Wird zur Chassiskühlung verwendet. Der eingeschaltete PWR-Indikator zeigt die normale Stromversorgung des Lüfter-Slots an. Ist das ALM-Licht rot, bedeutet dies eine Lüfterstörung.Die ALM-Leuchte sollte ausgeschaltet sein..
3. Anzeigeleuchten:
- PWR: An - Normalstromversorgung; aus - keine Stromversorgung oder abnormal.
- ALM: eingeschaltet - Lüfterfehler oder Alarm für hohe Temperaturen; ausgeschaltet - normal.
Rückseite
1Der Stromversorgungsslot (PIU) befindet sich auf der Rückseite des Geräts und unterstützt sowohl Wechselstrom (AC - APU) als auch Gleichstrom (DC - DPU).Bereitstellung von Entlassungen.
2. Anzeigeleuchten:
- PWR-DC, PWR-AC: eingeschaltet - normale Stromversorgung; ausgeschaltet - keine Stromversorgung oder abnormal.
Produktparameter
| N- Nein. |
DSchriftstück |
| Übertragungskapazität |
96 x 10 Gbps / 96 x 100 Gbps |
| Netzmanagement-Einheit |
EMS-Netzwerkmanagement-Disk |
| OTU |
Unterstützung von 1,25G ~ 10Gbps, 100Gbps
- 1/2/4/8 /10Gbps Glasfaserkanal
- CPRI: 2/3/4/5/6/
- 1G/10G Ethernet LAN oder WAN PHY
- STM-4/16/64 SONET/SDH
|
| MUX/DEMUX |
Unterstützung 8ch/16ch/40ch/48ch |
| EDFA |
EDFA-Erbium-Doppierte Faserverstärker |
| DCM |
DCM:G.652/G655 Modul zur Differenzierungskompensation |
| OLP |
OLP-optischer Schutz |
| Größe |
Dienstleistungskarte |
191 (W) x 253 (D) x 20 (H) mm |
| 1U 4-Schleusen-Fahrwerk |
482.5 (W) x 350 (D) x 44,5 (H) mm |
| 2U-Fahrwerk mit 8 Schlitzen |
482.5 (W) x 350 (D) x 89 (H) mm |
| 5U 20-Schlitten-Fahrwerk |
482.5 (W) x 350 (D) x 222,5 (H) mm |
| Umwelt |
Betriebstemperatur |
-10 °C ~ 60 °C |
| Speichertemperatur |
-40 °C bis 80 °C |
| Relative Luftfeuchtigkeit |
5% ~ 95% nicht kondensierend |
| Stromversorgungsmodus |
Doppelstromversorgung, AC220V/DC-48V, nicht erlaubt |
| Stromverbrauch |
1U < 120W, 2U < 200W, 5U < 400W |
