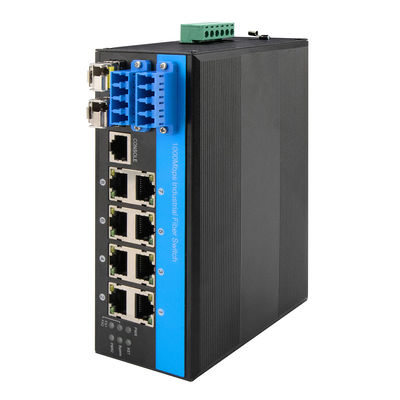

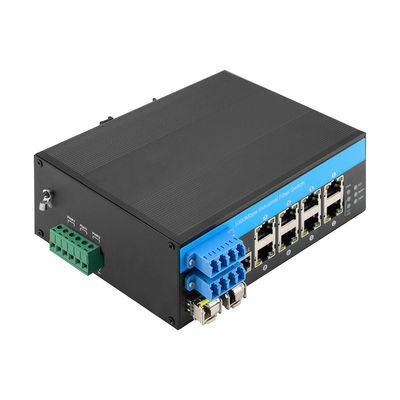

Webverwalteter Glasfaser-Bypass-Switch
Einführung in Industrial Managed Switch
- IM-FBS280GW ist ein 10/100/1000 Mbit/s industrieller Glasfaser-Bypass-Switch, der die folgenden Funktionen unterstützt
- 8 x 10/100/1000 Mbit/s RJ45-Ports mit automatischer Erkennung
- 2 x 1000/2500 Mbit/s SFP-Glasfaser-Ports, 2 x Bypass-Ports
- 6-KV-Ethernet-Überspannungsschutz, passt sich an eine raue Außenumgebung an
- Weitspannungs-Doppelstromeingang
- Web-GUI-Verwaltung
Spezifikation des Managed Ethernet Switch
| Produktname |
10/100/1000 Mbit/s verwalteter industrieller Glasfaser-Bypass-Switch (2F+8TP) |
| Modell Nr. |
IM-FBS280GW |
| Hafen |
2 x 1000 Mbit/s SFP-Port
SM: 1310 nm/1550 nm, 20 km; 1490 nm/1550 nm, 40–120 km
MM: 1310 nm, 2 km
8x10/100/1000M UTP RJ45 (unterstützt MDI/MDIX-Auto-Sensing)
|
| Standard |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND-ID |
4096 |
| Jumbo-Rahmen |
9,6 KB |
| MAC-Adresstabelle |
8K |
| Schaltfunktionen |
Übertragungsmodus: Speichern und Weiterleiten
Weiterleitungsverzögerung: <10us
Systembandbreite: 58 Gbit/s (kein Stau)
DRAM-Größe: 128 MB
Blitzgröße: 16M
Paketpuffergröße: 4 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100 m)
100/1000BASE-TX: CAT5 oder höher, abgeschirmtes Twisted-Pair (≤ 100 m)
SFP-Port-Übertragungsentfernung: 20 km, 40 km, 60 km, 80 km, 100 km
|
| LEDs |
Strom, Netzwerk, Glasfaser, Bypass |
| Stromversorgung |
Eingangsspannung: DC 12–52 V
Leerlaufleistung: 5W
Rückwärtsverbindung: Unterstützung
|
| Umfeld |
Arbeitstemperatur: -40 bis 75 °C
Lagertemperatur: -40 bis 85 °C
Arbeitsfeuchtigkeit: 10 % bis 90 %, nicht kondensierend
Lagerfeuchtigkeit: 10 % bis 95 %, nicht kondensierend
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, Allgemein ±6KV
Überspannung: IEC61000-4-5, Differential ±2KV, Gemeinsames ±6KV
|
|
Zertifizierung
|
CE-EMV: EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterabschnitt B (Klasse B)ANSI C63.4:2014
|
| Mechanische Informationen |
Schale: Wellblechschale
Schutzklasse: IP40
Abmessungen: 158 x 115 x 60 mm
Montagemethode: DIN-Schienen-/Wandmontage
Nettogewicht/Bruttogewicht: 0,75 kg/0,9 kg
|
| Garantie |
Austausch innerhalb eines Jahres; 3 Jahre Reparatur |
Verwaltungsfunktionen
- Unterstützt IEEE802.1q VLAN, VLAN-Port, basierendes Mac-VLAN, IP-Subnetz-VLAN, Protokoll-VLAN, VLAN-Konvertierung, MVR
- Unterstützt dynamische IEEE802.3ad LACP-Link-Aggregation und statische Link-Aggregation
- Unterstützt IGMP/MLD-Snooping V1/V2/V3, IGMP-Filterung/-Modulation, IGMP-Suche
- Unterstützt IGMP-Agentenbericht und MLD-Snooping
- Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+,HTTP/HTTPS, SSL/SSH v2
- Unterstützt Cisco® wie CLI, Webmanagement, SNMP v1/v2c/v3, Telnet
- Unterstützt Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert Upgrade-Fehler
- Unterstützt DHCP-Client/Relay/Snooping/Snooping-Option 82/Relay-Option 82
- Unterstützt RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Unterstützt IPV6-Telnet-Server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Funktionen des optischen Bypass-Schalters
| Produktname |
Optischer Glasfaser-Bypass-Schalter |
| Stromschnittstelle |
Standard-Industrieklemmenblock. |
| Polaritätsschutz |
Unterstützung |
| Glasfaserschnittstelle |
LC |
| Wellenlängenbereich |
850 ± 40/1300 ± 40 nm; 1260–1650 nm |
| Testwellenlänge |
850/1300 nm; 1310/1550 nm |
| Verlust einfügen |
Typ: 0,6 dB Max: 1,0 dB; Typ: 0,6 dB Max: 1,0 dB |
| Rückflussverlust |
MM≥30 dB SM≥50 dB |
| Kanalübersprechen |
MM≥35 dB SM≥55 dB |
| Polarisationsverlust |
≤0,05 dB |
| Wellenlängenverlust |
≤0,05 dB |
| Temperaturverlust |
≤0,05 dB |
| Wiederholbarkeit |
≤0,05 dB |
| Betriebsspannung |
3,3V-5V |
| Lebensdauer |
≥100000000 Mal |
| Schaltzeit |
≤10 ms |
| Optische Übertragungsleistung |
≤500 MW |
| Umfeld |
Arbeitstemperatur: -20 °C bis 70 °C
Lagertemperatur: -40 °C bis 85 °C
|
Verbindungsdiagramm
1. Optisches Duplex-SFP-Modul
2. Einzelfaser-BI-DI-SFP
QC-Framework
1. Standards: Entspricht ISO9001, CE, FCC, RoHS, IEEE, ITU-T; An Kundenspezifikationen und Leistungsbenchmarks ausrichten.
2. Prozess: IQC → Produktionskontrolle → Funktionsprüfung → Umweltprüfung → Einbrennen → Endkontrolle.
3. Schlüsseltests: Durchsatz, VLAN/QoS, PoE, Wellenlängengenauigkeit, OSNR, Leistungsstabilität, Haltbarkeit (-40–75 °C).
4. Werkzeuge: OSA, Verkehrsgenerator, Protokollanalysator, Umweltkammern.
5. Management: Vollständige Rückverfolgbarkeit, QC-Aufzeichnungen, kontinuierliche Verbesserung über RCA und Feedback.
FAQ
Unterstützt Ihr Switch 155-Mbit/s-Transceiver?
A: Ja, die optische Geschwindigkeit beträgt 100 M/1000 M/2500 M. Bitte konfigurieren Sie die 100M-Geschwindigkeit in der Verwaltungsschnittstelle, Megabit-Module funktionieren.
Ist es möglich, mein Logo zu drucken?
A: Ja, normalerweise befindet es sich auf der Oberseite des Geräts.
Was ist der Stromstoß?
A: 6KV. Dies ist derzeit der am weitesten verbreitete Standard auf dem Markt.
Unterstützen Ihre Switches Ringprotokolle?
A: Ja, unsere Switches unterstützen STP/RSTP/MSTP und ERPS für die Ringkonfiguration.
Packliste
Bitte prüfen Sie bei der ersten Nutzung des Produkts zunächst, ob die Verpackung vollständig ist und ob das Zubehör vollständig ist!
- 1 × Hauptausrüstung
- 1 × Bedienungsanleitung
- 1 × Garantiekarte
- 1× Konsolenkabel
Hinweis: Glasfaser-Transceiver und Netzteil sind NICHT im Paket enthalten, Sie müssen sie einzeln erwerben.
