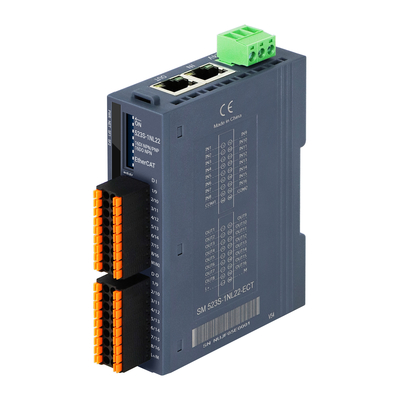

EtherCAT Compact Standalone I/O-Modul
Wesentliche Merkmale
- EtherCAT-Bus
- 2 RJ45-Anschlüsse
- 24VDC-Stromversorgung
- mit 8-Bit-DIP-Schalter zur Festlegung der Station-ID-Adresse
- eingebaute 16DI (gemeinsame Kathode/gemeinsame Anode)
- 16DO (NPN-Ausgang)
- IP20
- DN35 Einrichtung für DIN-Schienen
Produkteinführung
- 2 RJ45-Schnittstellen, 100 Mbit/s
- Bus-, Energieisolierungstechnologie und Zuverlässigkeit
- Standalone als EtherCAT-Sklavenstation
- Bereitstellung von eigenständigen XML-Dateien
Spezifikation
| Technische Spezifikation |
| Betriebsspannung |
24VDC (Spannungsbereich 18VDC bis 28VDC) |
| Betriebsstromverlust |
Für die unterschiedlichen Produktmodelle siehe Produkthandbuch. |
| Leistungsschutz |
Schutz gegen Rückschaltverbindungen, Überspannungsabsorption |
| Kommunikationsoberfläche |
2*RJ45 |
| Typ des Netzteils |
Steckverbinder, Schraubverkabelungsanschluss |
| Typ des Signalterminals |
Steckverbinder, direkt in PUSH-IN-Verkabelungsanschluss |
| Anzeigeanzeige |
Stromversorgung
NET grünes Anzeiglicht
SF-Rotleuchte
Grünes Anzeiglicht für das IO-Signal
|
| Protokoll |
EtherCAT |
| Kategorie "Meister-Sklave" |
Standalone-Slave-Geräte |
| Hauptpunkte der IO |
Ja, bitte lesen Sie die Bestelldaten |
| Schutzgrenze gegen Überstrom |
1.5A, 5 Sekunden |
| IO-Reaktionszeit |
Mindestens 500us |
| Ausweitung |
Nicht unterstützen |
| Kabellänge (Schirmung) |
Maximal 500 m |
| Kabellänge (ohne Schild) |
Die maximale Länge des Eingangspunktes beträgt 300 m und die maximale Länge des Ausgangspunkts 150 m. |
| Einstellungen für die Slave Station |
| Adress-Einstellungen |
Konfiguration nach Ziffernschalter oder Hauptstation |
| Höchstzahl der Stationen pro Segment |
255 (Die spezifische Anzahl der unterstützten Stationen wird von der Hauptstation bestimmt) |
| Arbeitsumfeld |
| Betriebstemperatur |
-20 bis 60°C |
| Arbeitsfeuchtigkeit |
5% bis 90% (nicht kondensiert) |
| Schutzgrad |
IP20 |
| Abmessungen ((l* w * h) |
27 mm*94 mm*114 mm |
Bestelldetails
| Spezifikationen |
Produktnummer |
| Standalone-Modul OM521S, EtherCAT-Bus, 2 RJ45-Anschlüsse, 24VDC-Stromversorgung, mit 8-Bit-Wählercode zur Festlegung der Station-ID-Adresse, das Produkt wird mit 32DI (gemeinsame Anode/gemeinsame Anode-Eingabe) geliefert,unterstützt kein internes Bus-Erweiterungsmodul, IP20-Schutzniveau, unterstützt DN35-Din-Rail-Installation |
OM521S-1BL22-ECT
|
| Standalone-Modul OM522S, EtherCAT-Bus, 2 RJ45-Anschlüsse, 24VDC-Stromversorgung, mit 8-Bit-Wählercode zur Festlegung der Station-ID-Adresse, das Produkt wird mit 32DO (PNP-Ausgabe) geliefert,unterstützt kein internes Bus-Erweiterungsmodul, IP20-Schutzniveau, unterstützt DN35-Din-Rail-Installation |
OM522S-1BL22-ECT
|
| Standalone-Modul OM522S, EtherCAT-Bus, 2 RJ45-Anschlüsse, 24VDC-Stromversorgung, mit 8-Bit-Wählercode zur Festlegung der Station-ID-Adresse, das Produkt wird mit 32DO (NPN-Ausgabe) geliefert,unterstützt kein internes Bus-Erweiterungsmodul, IP20-Schutzniveau, unterstützt DN35-Din-Rail-Installation |
OM522S-1NL22-ECT
|
| Standalone-Modul OM523S, EtherCAT-Bus, 2 RJ45-Anschlüsse, 24VDC-Stromversorgung, mit 8-Bit-Wählercode zur Festlegung der Station-ID-Adresse,Das Produkt wird mit 16DI (gemeinsame Anode/gemeinsame Anode-Eingang) und 16DO (PNP-Ausgang) geliefert., unterstützt kein internes Bus-Erweiterungsmodul, IP20-Schutzniveau, unterstützt DN35-Din-Rail-Installation |
OM523S-1BL22-ECT
|
| OM523S Standalone-Modul, EtherCAT-Bus, 2 RJ45-Ports, 24VDC-Stromversorgung, mit 8-Bit-Wählmöglichkeit zur Festlegung der Stations-ID-Adresse, das Produkt wird mit 16DI (gemeinsame Anode/gemeinsame Anode-Eingabe) geliefert,16DO (NPN-Ausgang), unterstützt kein internes Bus-Erweiterungsmodul, IP20-Schutzniveau, unterstützt DN35-Din-Rail-Installation |
OM523S-1NL22-ECT
|
| Standalone-Modul OM523S, Standalone-Modul SM523S, EtherCAT-Bus, 2 RJ45-Anschlüsse, 24VDC-Stromversorgung mit 8-Bit-Wählercode-Stations-ID-Adresse,das Produkt wird mit 16DI (gemeinsame Anode/gemeinsame Anode-Eingang) und 12DO (Relais-Ausgang) geliefert, unterstützt kein internes Bus-Erweiterungsmodul, IP20-Schutzniveau, unterstützt DN35-Din-Rail-Installation |
OM523S-1HJ22-ECT
|
| Standalone-Modul OM524S, EtherCAT-Bus, 2 RJ45-Anschlüsse, 24VDC-Stromversorgung, mit 8-Bit-Wählfunktion zur Festlegung der Station-ID-Adresse,das Produkt wird mit 16DI (gemeinsame Anode/gemeinsame Anode-Eingang) und 16DIO (NPN-Eingang/NPN-Ausgang konfigurierbar) geliefert, 2-Wege-Gruppenkonfiguration), unterstützt kein internes Bus-Erweiterungsmodul, IP20-Schutzniveau, unterstützt DN35-Din-Rail-Installation |
OM524S-2NL22-ECT
|
| Standalone-Modul OM525S, EtherCAT-Bus, 2 RJ45-Anschlüsse, 24VDC-Stromversorgung, mit 8-Bit-Wählfunktion zur Festlegung der Station-ID-Adresse,das Produkt wird mit 16DO (NPN-Ausgang) und 16DIO (NPN-Eingang/NPN-Ausgang konfigurierbar) geliefert, 2-Wege-Gruppenkonfiguration), unterstützt kein internes Bus-Erweiterungsmodul, IP20-Schutzniveau, unterstützt DN35-Din-Rail-Installation |
OM525S-3NL22-ECT
|
| Standalone-Modul OM526S, EtherCAT-Bus, 2 RJ45-Anschlüsse, 24VDC-Stromversorgung, mit 8-Bit-Wählfunktion zur Festlegung der Station-ID-Adresse.Ein- oder Ausgang in 2-Kanal-Gruppenkonfiguration, unterstützt kein internes Bus-Erweiterungsmodul, IP20-Schutzniveau, unterstützt DN35-Din-Rail-Installation |
OM526S-1NH22-ECT
(Planungsprodukt)
|

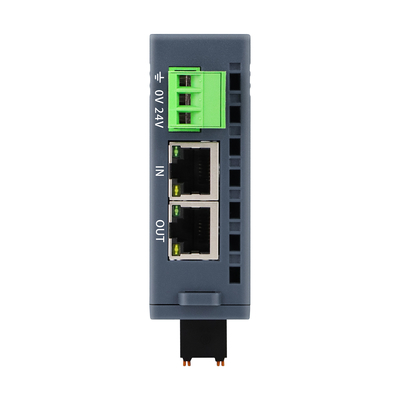

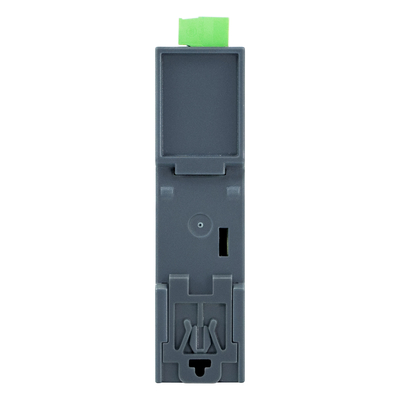

Weitere Produktfotos
