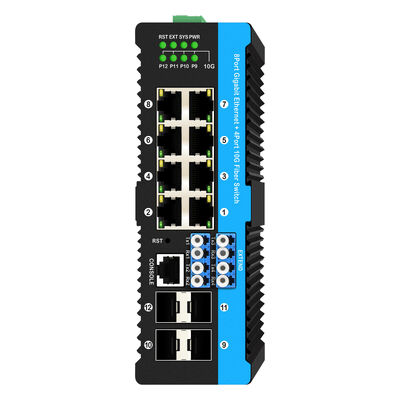

10G industrieller Glasfaser-Bypass-Switch, Ethernet-PoE-Switch
4*10G SFP-Ports+8*10/100/1000 Mbit/s

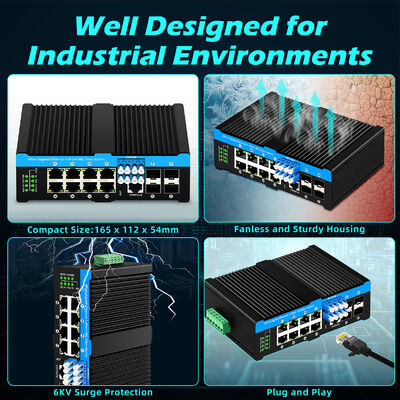

Hauptmerkmale von10G Industrie-Glasfaser-Bypass-Schalter
- 8x 10/100/1000Base-T RJ-45 und 4x 10GBase-FX SFP Glasfaser, ein Konsolenport
- Unterstützt IEEE 802.3af/at beim Einschalten von 1 bis 8 RJ45-Ports
- 6-KV-Ethernet-Überspannungsschutz, passt sich an eine raue Außenumgebung an
- Unterstützt Auto-MDI/MDIX
- Flusskontrollmodus: Vollduplex mit IEEE 802.3x-Standard, Halbduplex mit Gegendruckstandard
- Ein Store-and-Forward-Schaltmechanismus
- Betriebsumgebungstemperatur: -40 °C bis 75 °C
- Kabeldiagnose, Messung des Kabelnormal- oder Bruchpunktabstands
- Redundante Eingangsspannung 48 VDC (48–52 VDC) und Unterstützung der umgekehrten Polarität
- Ethernet Ring Protection Switching (ERPS) für redundante Verkabelung
- Unterstützt SNMPv1, v2, v3, Web-Management, unterstützt den Benutzer-Login-Passwortschutz und andere Gerätekonfigurationsmethoden

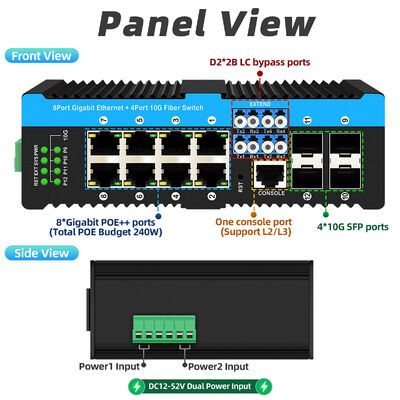

Verwaltungsschnittstelle
Spezifikation des Ethernet-PoE-Switches
|
Produktname
|
10G 10G Industrie-Glasfaser-Bypass-Schalter (4F+8TP)
|
|
Modell Nr.
|
IM-FP4X88BGW
|
|
Hafen
|
4x 10GBase-FX SFP+ Glasfaser
SM: 1310 nm/1550 nm, 20 km; 1490 nm/1550 nm, 40–120 km; MM: 1310 nm, 2 km;
8x10/100/1000M UTP RJ45 (unterstützt MDI/MDIX-Auto-Sensing)
|
|
Standard
|
IEEE 802.3: 10Base-T 10Mbit/s Ethernet
IEEE 802.3u: 100Base-TX, Fast Ethernet
IEEE 802.3z: 1000Base-T Gbit/s Ethernet über Glasfaser
IEEE 802.3ae für 10-Gigabit-Ethernet
IEEE 802.1d: STP (Spanning Tree Protocol)
IEEE 802.1s: 100Base-TX, Fast Ethernet
IEEE 802.1w: RSTP (Rapid Spanning Tree Protocol)
ITU-T G.8032: ERPS (Ethernet Ring Protection Switching)
IEEE 802.1Q: Virtuelle LANs (VLAN)
IEEE 802.1X: Portbasiertes und MAC-basiertes Netzwerk, Zugriffskontrolle, Authentifizierung
IEEE 802.3ad: Link-Aggregation für parallele Links mit LACP (Link Aggregation Control Protocol)
IEEE 802.3x: Flusskontrolle für Vollduplex
IEEE 802.1ad: Gestapelte VLANs
IEEE 802.1p: LAN Layer 2 QoS/CoS-Protokoll zur Verkehrspriorisierung
IEEE 802.1ab: Link Layer Discovery Protocol (LLDP)
IEEE 802.1az: EEE (Energy Efficient Ethernet)
IEEE802.3af: 15,4 W
IEEE802.3at: 30 W
|
|
Switch-Architektur
|
Systembandbreite: 176 Gbit/s (kein Stau)
DRAM-Größe: 4 GB
Schaltverzögerung: <10us
Paketpuffer: 12 Mbit
Durchsatz: 95,23 Mpps
Jumbo-Frame: 12 KB
MAC-Funktion: 16K L2
|
|
Erweiterte Funktionalität (optional)
|
Optische Bypass-Schutzfunktion BYPASS
|
|
Leistung
Verbrauch
|
8W (Leerlauf)
18 W (Volllast)
|
|
8W (Leerlauf)
18 W (Volllast)
|
Redundante DC48V (48~52VDC)
Stromversorgung (abnehmbarer Klemmenblock)
|
|
LED
|
Pro Einheit: Power 1 (Rot), SYS (Rot),
RJ-45-Anschluss: Link/Aktiv (Grün) Geschwindigkeit (Gelb)
SFP-Glasfaser-Port: Link/Aktiv (Grün)
Erweiterungsanzeige
|
|
Betriebstemperatur
|
-40 ~ 75 °C
|
|
Abmessungen
|
165 x 112 x 54 mm
|
|
Gewicht
|
0,85 kg
|
|
Installationsmontage
|
DIN-Schienenmontage
|
| Garantie |
3 Jahre |
Packliste:
- Legen Sie das Produkt in einen ESD-Beutel und legen Sie es dann in PE-Schaumstoffe mit äußerer Kartonverpackung.
- Die Standardverpackung enthält in der Regel ein Hauptgerät, eine Garantiekarte und eine Bedienungsanleitung.
- Maße der Verpackung für 1 Stück: 23 x 16,5 x 5,8 cm
- 20 Stück in einer Verpackung mit den Maßen 55,5 x 40 x 41 cm.
|

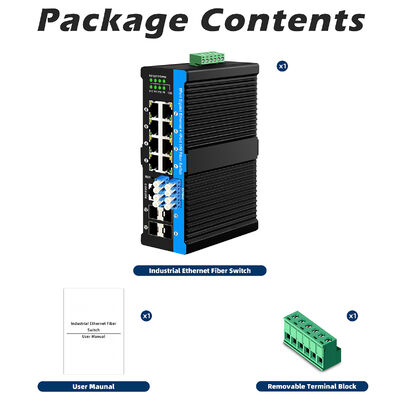

PACKLISTE
|
INHALT
|
MENGE
|
MENGE
|
|
12-Port-10g-verwalteter industrieller PoE-Switch
|
1
|
SATZ
|
|
Benutzerhandbuch
|
1
|
PC
|
|
Garantiekarte
|
1
|
PC
|
|
Abnehmbarer Klemmenblock
|
1
|
PC
|
|
Hinweis: Der industriell verwaltete POE-Switch enthält kein Netzteil und kein SFP-Modul.
|
Anwendung:
1. Intelligenter Transport (Autobahn-/Eisenbahn-/Tunnelüberwachung)
Eingesetzt in einem Glasfaser-Ringnetzwerk zur Videoüberwachung am Straßenrand von Autobahnen und U-Bahn-Tunneln; 8×PoE-Ports verbinden Verkehrskameras und Verkehrssignal-SPS. Der optionale optische BYPASS hält die Glasfaserverbindung automatisch aktiv, sobald ein einzelner Schalter ausfällt, und sorgt so für eine kontinuierliche Video- und Verkehrssignalübertragung bei rauen Außentemperaturen und feuchten Tunnelumgebungen.
2. Umspannwerk und neue Energie (PV/Windpark)
Wird zur Überwachung von Umspannwerken und zur Ferndatenerfassung von Photovoltaik-/Windkraftanlagen verwendet. PoE versorgt Überwachungskameras und intelligente Sensoren mit Strom. Die doppelte Redundanz von ERPS plus BYPASS verhindert einen Ausfall des Überwachungsnetzwerks, der durch einen einzelnen Gerätefehler verursacht wird, und eignet sich für Umspannwerksumgebungen mit starken elektromagnetischen Störungen.
3. Metallurgie, Kohlebergbau und petrochemische Industrie
Bau eines industriellen Faserrings für die Fabrik-SPS-Steuerung und das Perimeter-Sicherheitskamerasystem; BYPASS: Umgehen Sie fehlerhafte Knoten physisch, um einen Zusammenbruch des gesamten Produktionsnetzwerks zu verhindern. Das Wide-Temperature-Design eignet sich für hohe Temperaturen, staubige und feuchte Werkstattbedingungen, PoE für explosionsgeschützte Industriekameras und Feldkollektoren.
4. Wasserschutz und Umweltüberwachung
Überwachungsstellen für die Wasserqualität von Flüssen/Reservoirs, die über ein kettenartiges Glasfasernetz verbunden sind; PoE versorgt Wasserqualitätssensoren und hydraulische Kameras mit Strom. BYPASS garantiert Upstream- und Downstream-Glasfaserkonnektivität, selbst wenn der lokale Standort ausgeschaltet ist, und einen unterbrechungsfreien Upload von Hydrologiedaten in den zentralen Kontrollraum.
FAQ:
F1: Was ist die BYPASS-Funktion von IM-FP4X88BGW?
A: Der optionale optische BYPASS funktioniert auf 4×10G SFP+-Ports. Wenn der Switch ausgeschaltet ist oder eine Störung auftritt, kommt es bei den Glasfaserverbindungen zu einem physischen Kurzschluss unter Umgehung des Switches, wodurch das Ringnetzwerk intakt bleibt und in Kombination mit ERPS eine doppelte Link-Redundanz entsteht.
F2: PoE-Ausgangsspezifikation?
A: Alle 8 RJ45-Ports unterstützen IEEE802.3af (15,4 W) und at (30 W), maximal 30 W pro Port für IP-Kameras und Industrie-AP. Wenn Sie jedoch 60 W benötigen, teilen Sie uns dies bitte mit.
F3: Betriebstemperatur und Außenaufstellung verfügbar?
A: -40℃ ~ +75℃ Arbeitsbereich, 6KV-Überspannungsschutz, IP40 und DIN-Schienen-Design, geeignet für Außen-, Tunnel- und raue Industriestandorte.
F4: Geschwindigkeit des Glasfaser-Ports und kompatible SFP-Module?
A: 4×10G SFP+-Steckplätze, kompatibel mit industriellen SFP+-Modulen: MM 2 km, SM 20 km/40–120 km.
F5: ERPS-Wiederherstellungszeit und Ringtopologie?
A: ERPS-Wiederherstellung <50 ms, unterstützt Einzelring-, Unterring- und Mehrringstruktur, BYPASS verbessert die Stabilität des gesamten Netzwerks.
