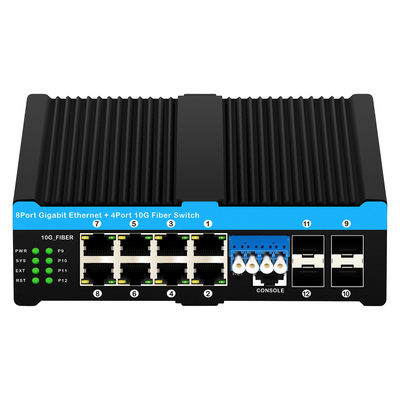

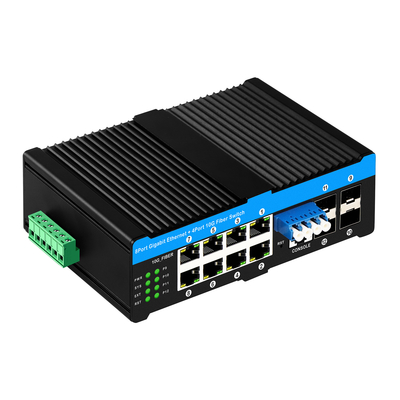

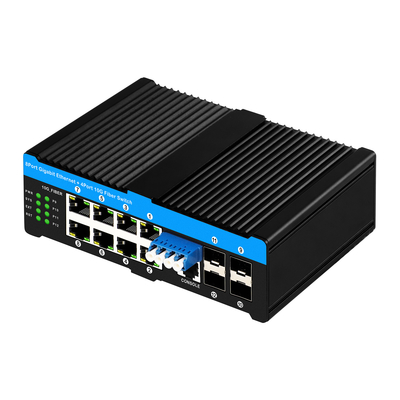

4*10G SFP-Ports+8*10/100/1000Mbps 12er Anschluss
verwalteter optischer 10G-Bypass-Poe-Switch
Schlüsselmerkmale des 10G-managed poe-switches
- 8x 10/100/1000Base-T RJ-45 und 4x 10GBase-FX SFP Fiber, ein Konsoleanschluss
- Unterstützung von IEEE 802.3af/an Strom auf 1 ~ 8 RJ45-Anschlüssen
- 6 KV Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Unterstützung von Auto MDI/MDIX
- Strömungssteuerungsmodus: Full-Duplex mit IEEE 802.3x-Standard, Halb-Duplex mit Backpressur-Standard
- Ein Speicher-und-Verschiebungsmechanismus
- Betriebsumgebungstemperatur: -40 °C bis 75 °C
- Kabeldiagnostik, Messung des normalen oder gebrochenen Kabelstandes
- Überflüssige Eingangsleistung 48VDC (48~52VDC) und Unterstützung der Umkehrpolarität
- Ethernet-Ring-Schutzschalter (ERPS) für redundante Verkabelung
- Unterstützung von SNMPv1, v2, v3, Web-Management, Unterstützung von Passwortschutz für Benutzeranmeldungen und andere Konfigurationsmethoden für Geräte
Verwaltungsschnittstelle
Spezifikation des 10G Ethernet-Switches
|
Produktbezeichnung
|
10G verwalteter industrieller POE-Faser-Switch (4F+8TP)
|
|
Modell Nr.
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Fahrzeuge, die in Anhang I der Richtlinie 2008/57/EG enthalten sind.
|
|
Hafen
|
4x 10GBase-FX SFP+ Faser
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;
8x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
|
Standards
|
Ich habe eine IEEE 802.3: 10Base-T 10Mbit/s Ethernet
IEEE 802.3u: 100Base-TX, schnelles Ethernet
IEEE 802.3z: 1000Base-T Gbit/s Ethernet über Glasfaser
IEEE 802.3ae für 10 Gigabit Ethernet
IEEE 802.1d: STP (Spanning Tree-Protokoll)
IEEE 802.1s: 100Base-TX, schnelles Ethernet
IEEE 802.1w: RSTP (Rapid Spanning Tree-Protokoll)
ITU-T G.8032: ERPS (Ethernet Ring Protection Switching)
IEEE 802.1Q: Virtuelle LANs (VLAN)
IEEE 802.1X: Portbasierte und MAC-basierte Netzwerke, Zugriffssteuerung,Authentifizierung
IEEE 802.3ad: Linkaggregation für parallele Verbindungen mit LACP ((Link Aggregation Control Protocol)
IEEE 802.3x: Durchflusssteuerung für Full Duplex
IEEE 802.1ad: Stapelte VLANs
IEEE 802.1p: LAN-Layer 2-QoS/CoS-Protokoll für die Priorisierung von Datenverkehr
IEEE 802.1ab: Link Layer Discovery Protokoll (LLDP)
IEEE 802.1az: EEE (Energieeffizientes Ethernet)
IEEE802.3af: 15,4 Watt
IEEE802.3at: 30 W
|
|
Schaltarchitektur
|
Systembandbreite:176 Gbps (nicht Verkehrsstaus)
DRAM-Größe: 4 GB
Schaltverzögerung: < 10 us
Paketpuffer:12Mbit
Durchsatz: 95,23 Mpps
Jumbo-Bild: 12KB
MAC-Funktion: 16K L2
|
|
Erweiterte Funktionalität (optional)
|
BYPASS-Optical Bypass-Schutzfunktion
|
|
Macht
Verbrauch
|
8W (ohne Belastung)
18 W (Volllast)
|
|
8W (ohne Belastung)
18 W (Volllast)
|
Überflüssige DC48V (48~52VDC)
Leistung (abnehmbare Endgeräte)
|
|
LED-Leuchte
|
Leistung 1 (rot), SYS (rot),
RJ-45-Anschluss: Link/Aktiv (grün) Geschwindigkeit ((gelb)
SFP-Fiber-Anschluss: Link/Aktiv (grün)
Verlängerungsanzeige
|
|
Betriebstemperatur
|
-40 ~ 75°C
|
|
Abmessungen
|
165 x 112 x 54 mm
|
|
Gewicht
|
0.85 kg
|
|
Montage der Anlage
|
Montage der Schienen
|
| Gewährleistung |
3 Jahre |
Verpackungsliste:
- Das Produkt in eine ESD-Tasche legen und dann in PE-Schaumstoff mit Außenkarton verpacken.
- Die Standardverpackung enthält in der Regel ein Hauptgerät, eine Garantie-Karte und eine Bedienungsanleitung.
- Packfachgröße für 1 Stück: 23*16,5*5,8cm
- 20 Stück in einer Verpackungskiste von 55,5*40*41cm.
|
Verpackungsliste
|
Inhalte
|
Anzahl der FTE
|
Anzahl der FTE
|
|
12-Port 10g verwalteter industrieller PoE-Switch
|
1
|
SET
|
|
Benutzerhandbuch
|
1
|
PC
|
|
Garantie-Karte
|
1
|
PC
|
|
Entfernbarer Endpunktblock
|
1
|
PC
|
|
Anmerkung: Der POE-Switch mit industriellem Betrieb umfasst nicht die Stromversorgung und das SFP-Modul.
|
Häufige Fragen:
1Was ist der Stromzug?
A: Für nicht PoE-managed Switches empfängt es DC12V~52V, für PoE-managed Switches empfängt es DC48V~52V.
Alle Modelle unterstützen redundante Eingaben.
2Wie kann ich das Gerät installieren?
A: Jedes Modell dieser Serie unterstützt die DIN35/Wandmontage.
Es erfordert die notwendigen Zubehörteile für die Installation wie Schrauben, Montage-Kit usw., einige davon sind in der Verpackung enthalten, andere nicht.
3Kann ich mein Logo drucken?
A: Ja, in der Regel auf der oberen Leiste des Geräts.
4Können Sie mir ein PVC-Label mit meinem Modell liefern?
A: Ja, es gibt eine Beschreibung, den Modellnamen und das Logo auf der Vorderseite der PVC-Maske, alles ist für die Anpassung verfügbar.
5Wie lautet die Packingliste?
A: In der Verpackung befinden sich ein Gerät, Schutzeschaum, eine Bedienungsanleitung, eine Garantie-Karte und ein Konsole-Kabel.
Aber SFP-Module und Stromversorgung sind NICHT enthalten, bitte kaufen Sie sie von uns separat.
