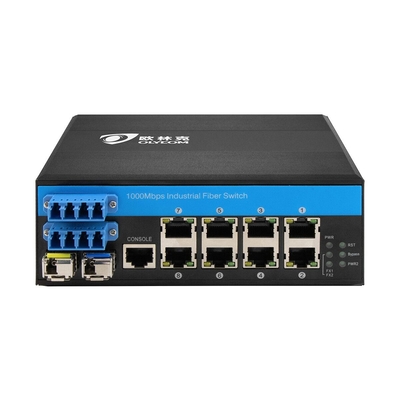

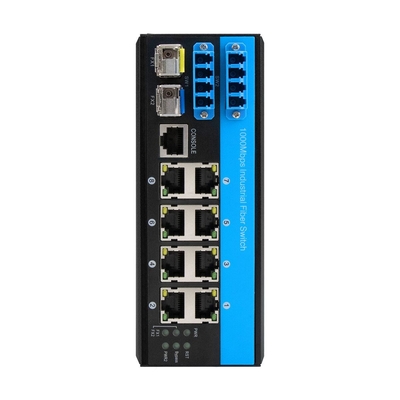

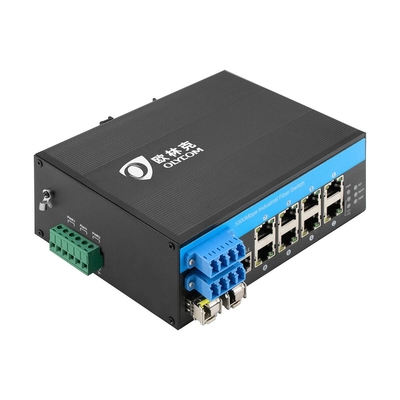

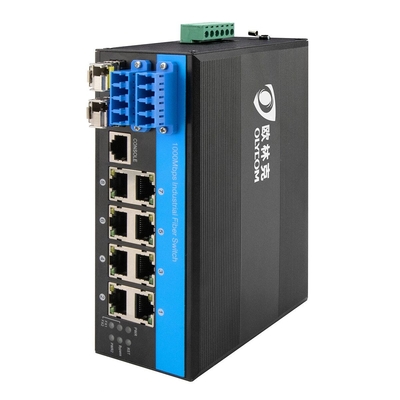

Industrie-Gigabit-Switch mit 12 Port-Din Rial verwaltet
Optischer Ethernet-Bypass-Schalter POE-Schalter
Schlüsselmerkmale des 10/100/1000mbps-Fiber-Bypass-Managed-Switches
- 8 x 10/100/1000Mbps RJ45-Ports mit automatischer Sensorik
- 2 x2,5G SFP-Faser-Ports, 2 x Bypass-Ports
- 6KV-Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Unterstützung von Auto MDI/MDIX
- Strömungssteuerungsmodus: Full-Duplex mit IEEE 802.3x-Standard, Halb-Duplex mit Backpressur-Standard
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX-konform
- Ein Speicher-und-Verschiebungsmechanismus
- Betriebsumgebungstemperatur: -40 °C bis 75 °C
Spezifikation des Gigabit-Ethernet-Switches
| Produktbezeichnung |
10/100/1000Mbps verwalteter industrieller Glasfaser-Bypass-Switch (2F+8TP) |
| Modell Nr. |
IM-FBS288GW |
| Hafen |
2 x 2,5G SFP-Anschluss
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Unterstützung von MDI/MDIX-Auto-Sensing)
|
| Standards |
Ich habe eine IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND-ID |
4096 |
| Jumbo-Raum |
9.6KB |
| MAC-Adresstabelle |
8K |
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Systembandbreite: 58 Gbps (ohne Verkehrsstaus)
DRAM-Größe: 128M Flash-Größe: 16M
Paketpuffergröße: 4 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
SFP-Port, Übertragungsstrecke: 20km, 40km, 60km, 80km, 100km
|
| Leuchten |
Strom, Netzwerk, Glasfaser, Bypass |

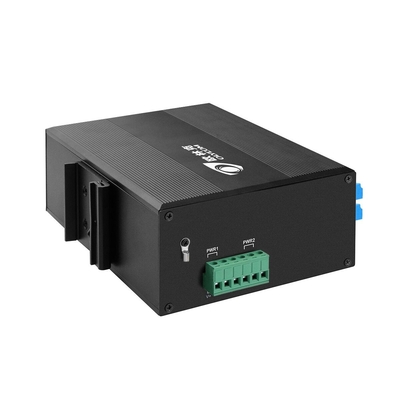

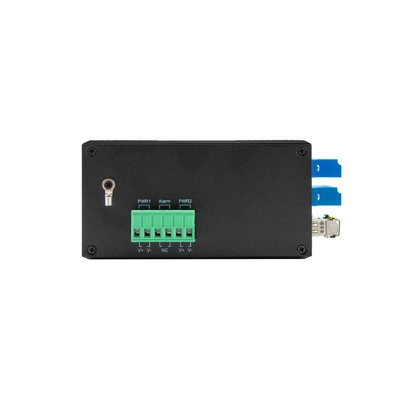

| Stromversorgung |
Eintrittsspannung: DC 48-52V; Leistung ohne Last: 5W;
Rückverbindung: Unterstützung
|
| Umwelt |
Arbeitstemperatur: -40° ≈ 75°C; Lagertemperatur: -40° ≈ 85°C; Arbeitsfeuchtigkeit: 10% ≈ 90%, nicht kondensierend; Lagermenge: 10% ≈ 95%, nicht kondensierend |
| Industriestandards |
EMI:FCC Teil 15 Teil B Klasse A,EN 55022 Klasse A
EMS:EN 61000-4-2 (ESD) Stufe 3,EN 61000-4-3 (RS) Stufe 3,EN 61000-4-4 (EFT) Stufe 3,EN 61000-4-5 (Schwellung) Stufe 3,EN 61000-4-6 (CS) Stufe 3,EN 61000-4-8; Verkehrssteuerung:NEMA-TS2; Vibration:IEC 60068-2-6Freifall:IEC 60068-2-32; Schock:IEC 60068-2-27; Eisenbahnverkehr:EN 50121-4
|
| Sicherheit |
CE-Kennzeichnung; CE/LVD EN60950 |
| Mechanische Informationen |
Schale:Golfholz; Sicherheitsklasse:IP40;
Abmessungen: 158 x 114,8 x 60 mm;
|
| Gewährleistung |
3 Jahre |
Anschlussdiagramm für eine Glasfaser-Bypass-Verbindung
Über Olycom
- Olycom produziert und vertreibt Glasfaserkonnektivitätsgeräte.
- Olycom bietet Lösungen und Dienstleistungen für industrielle Glasfaserschalter, Glasfaser-Kupfer-Medienumwandlung, Ethernet-Netzwerk und CCTV-Videoüberwachung.
- Olycom konzentriert sich derzeit auf
Industrielle Vernetzung
Optischer Bypass
WDM-Ausstattung
Optische Überwachungssysteme
POE++
Häufig gestellte Fragen
1Was ist der Stromzug?
A: Für nicht PoE-managed Switches empfängt es DC12V~52V, für PoE-managed Switches empfängt es DC48V~52V.
Alle Modelle unterstützen redundante Eingaben.
2Wie hoch ist das POE-Budget?
A: Die Standard PoE-Ausgabe beträgt 30 W pro Port.
Nehmen SieIM-FP288GWZum Beispiel hat es 8 PoE-Anschlüsse, also beträgt das Budget 30W/Anschluss*8 Anschlüsse=240W.
Wir können auch 60W Leistung unterstützen, wenn erforderlich, bitte bestätigen Sie mit uns.
3Wie kann ich das Gerät installieren?
A: Jedes Modell dieser Serie unterstützt die DIN35/Wandmontage.
Es erfordert die notwendigen Zubehörteile für die Installation wie Schrauben, Montage-Kit usw., einige davon sind in der Verpackung enthalten, andere nicht.
4Unterstützt Ihr Schalter 155 Mb/s Transceiver?
A: Ja, die optische Geschwindigkeit beträgt 100M/1000M/2500M. Bitte konfigurieren Sie einfach 100M Geschwindigkeit in der Managementoberfläche, Megabit-Module funktionieren.
5Wenn es möglich ist, das Etikett so zu schreiben, wie ich will?
A: Ja, bitte schicken Sie uns einfach den Inhalt und das Format, und wir drucken ein Musterstück für Ihre Bestätigung.
Das Etikett ist in der Regel an der Seitenplatte befestigt.
