Olycom Industrial verwaltete Ethernet-Bypass-Fiber-Schalter
Einführung in den Schalter für industrielle Netzwerke
IM-FBS240GW ist ein 10/100/1000 Mbps industrieller Glasfaser-Bypass-Switch mit folgenden Funktionen
- Breitspannungs-Doppelstromzufuhr
- Verwaltung der Web-GUI
- Einrichtung der Schieneneinrichtung
- FCC- und CE-Zertifizierung
Als unverzichtbarer Bestandteil der optischen Kommunikation und des Schutzsystems ist der Faser-Bypass für verschiedene optische Wege wie
- Netzwerk für die Metropolregion (MAN)
- Dynamische Konfiguration von Add/Drop Multiplexing
- Überwachung des Systems
- Forschung und Entwicklung im Labor
In der Zwischenzeit charakterisiert der Faserpassschalter
- Niedriger Einsetzverlust
- Breiter Wellenlängenbereich
- Niedrigkanalübertragung
Spezifikation für den Bypass-Faserschalter
| Hafen |
2 x 100M/1G/2,5G SFP-Anschlüsse
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500m
4x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
| Standards |
Ich habe eine IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z
IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344
Einheitliche Datenbank für die Bereitstellung von Daten zur Datenübertragung
IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
| VLAND-ID |
4096 |
| Jumbo-Raum |
9.6KB |
| MAC-Adressen-Tabellengröße |
8K |
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 58 Gbps (ohne Staus)
DRAM-Größe: 128 M
Lichtstrahlgröße: 16M
Paketpuffergröße: 4 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
SFP-Port-Übertragungsdistanz: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Leuchten |
Strom, Netzwerk, Faser
PWR: Leistung
FX: Glasfaseranschluss ((1/2)
Orange: Link/ACT
Grün: 1000M Netzwerkgeschwindigkeit ((ausgeschaltet, wenn es 100Mb/s ist)
|
| Stromversorgung |
Überflüssige Eingangsspannung: DC12-52V
Leistung ohne Last: 5W
Rückverbindung: Unterstützung
|
| Umwelt |
Betriebstemperatur: -40°C bis 75°C
Aufbewahrungstemperatur: -40°C bis 85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
| Zertifizierung |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
Die Anforderungen an die Qualität der Prüfungen sind in der Norm EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1 festgelegt.2021
Die Anforderungen an die Einhaltung dieser Vorschriften gelten für alle Fahrzeuge, für die die Genehmigung erteilt wurde.2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4:2014
|
| Mechanische Informationen |
Schalen: Wellmetallschalen
Sicherheitsklasse: IP40
Abmessungen: 158 x 115 x 60 mm
Montagemethode: Anbau auf der Schiene/an der Wand
Nettogewicht/Brutogewicht: 0,75 kg/0,9 kg
|
| Gewährleistung |
Ersatz innerhalb eines Jahres; Reparatur innerhalb von drei Jahren |
Managementmerkmale
- Unterstützung für IEEE802.1q VLAN,VLAN-Port,Mac-basierte VLAN,IP-Subnetz VLAN,Protokoll VLAN,VLAN-Konverter, MVR
- Unterstützung dynamischer IEEE802.3ad LACP-Verbindungsaggregation, statischer Verbindungsaggregation
- Unterstützung von IGMP/MLD-Snooping V1/V2/V3, IGMP-Filterung/Modulierung, IGMP-Suche
- Support-Bericht des IGMP-Agenten, MLD schnüffelt.
- Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Unterstützung von Cisco® wie CLI, Webmanagement, SNMP v1/v2c/v3, Telnet
- Unterstützung von Software-Upgrades über TFTP und HTTP, Firmware-Redundanz verhindert das Scheitern des Upgrades
- Unterstützung von DHCP-Client/Relay/Snooping/Snooping-Option 82/Relay-Option 82
- Unterstützung von RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Unterstützung für IPV6 Telnet-Server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Optische Umgehungsmerkmale
| Produktbezeichnung |
Fiber-Bypass |
| Stromversorgungsschnittstelle |
Standard-Industrie-Terminalblock. |
| Polaritätsschutz |
Unterstützung |
| Optische Faser-Schnittstelle |
LC |
| Wellenlängenbereich |
850 ± 40/1300 ± 40 nm; 1260 ~ 1650 nm |
| Testwellenlänge |
850/1300 nm; 1310/1550 nm |
| Verlust einfügen |
Typ:0.6 dB Max:1.0 dB; Typ:0.6 dB Max:10,0 dB |
| Rückkehrverlust |
MM≥30 dB SM≥50 dB |
| Kanalübertragung |
MM≥35 dB SM≥55 dB |
| Polarisierungsverlust |
≤ 0,05 dB |
| Wellenlängenverlust |
≤ 0,05 dB |
| Temperaturverlust |
≤ 0,05 dB |
| Wiederholbarkeit |
≤ 0,05 dB |
| Betriebsspannung |
3.3V-5V |
| Lebensdauer |
≥100000000 Mal |
| Umschaltzeit |
≤ 10 ms |
| Übertragungsoptische Leistung |
≤ 500 MW |
| Umwelt |
Betriebstemperatur: -20° ≈ 70°C
Aufbewahrungstemperatur: -40° ≈ 85°C
|
Häufig gestellte Fragen
Unterstützt Ihr Switch 155 Mb/s Transceiver?
A: Ja, die optische Geschwindigkeit beträgt 100M/1000M/2500M. Bitte konfigurieren Sie einfach 100M Geschwindigkeit in der Managementoberfläche, Megabit-Module funktionieren.
Ist es möglich, mein Logo zu drucken?
A: Ja, in der Regel auf der oberen Leiste des Geräts.
Wie bekomme ich eine Probeneinheit zum Testen?
A: Wir haben viele Amazon-Shops. Bitte suchen Sie nach unserer Marke Olycom oder den Modellnamen, wenn Sie es wissen.
Sie sind auch herzlich eingeladen, mit uns über einen Standardkauf zu sprechen.
Was ist das für ein Energieaufschwung?
A: 6KV. Das ist der beliebte Standard auf dem Markt.
Unterstützen Ihre Schalter irgendwelche Ringprotokolle?
A: Ja, unsere Schalter unterstützen STP/RSTP/MSTP und ERPS für die Ringkonfiguration.

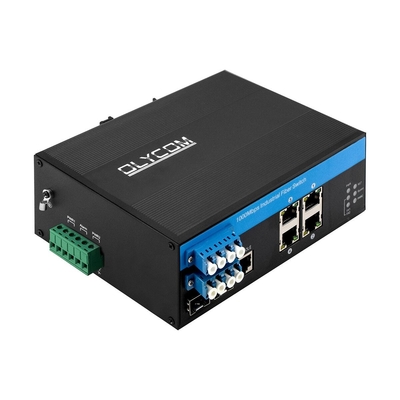

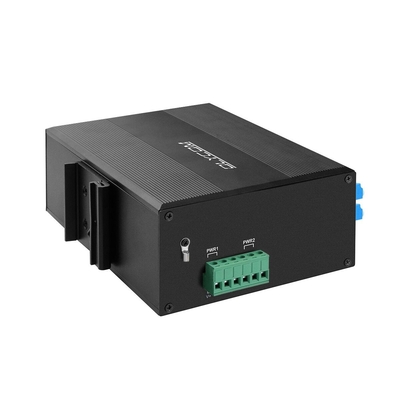

Produktfotos
