1-Port 802.3bt PoE++ auf 4-Port 802.3af/bei Gigabit Industrial PoE Extender
Spezifikation des 90W PoE Extenders
| Produktbezeichnung |
10/100/1000Mbps Industrial PoE/PD Ethernet Switch ((5TP) |
| Modell Nr. |
Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
| Hafen |
5 x10/100/1000M UTP RJ45 ((Unterstützung der automatischen MDI/MDIX-Erfassung) |
| Protokoll |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W (POE)
IEEE 802.3 bei 30 W ((POE+)
IEEE 802.3bt 90W ((POE++)
|
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 10 Gbps (ohne Staus)
Weiterleitungsrate: 14,88 Mpps
- 2K.
Paketpuffergröße: 1,75 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
| Leuchten |
Energie, Netzwerk
PWR: Leistung
Kupferorange: Geschwindigkeitsanzeiger
An: Arbeitsgeschwindigkeit ist 1000Mbps
Ausgeschaltet:Ausgeschaltet oder Betriebsgeschwindigkeit 10/100Mbps
Kupfergrün: Hinweis auf Verbindung/Tätigkeit
An: Übertragung ist normal
Blinzeln: Übertragung
Ausgeschaltet: Übertragung nicht normal
|
| Stromversorgung |
Einzelne PoE-Eingangsleistung: 30W/60W/90W ((Port 5)
Einzelne PoE-Ausgangsleistung: 15,4 W/30 W ((Port 1~4)
Einzelne PoE-Ausgangsspannung: DC48V ((Anschluss 1 ~ 4)
|
| PoE-Verkabelung |
PoE ab/zu: 1/2 (V+), 3/6 (V-)
PoE bt: 1/2 (V+), 3/6 (V-), 4/5 (V+), 7/8 (V-)
|
| Umwelt |
Betriebstemperatur: -40°75°C
Aufbewahrungstemperatur: -40° ∼85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Industriestandards |
ESD:IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT:IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5,Differenz ±2KV, üblich ±6KV
|
| Zertifizierung |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
Die Anforderungen an die Qualität der Prüfungen sind in der Norm EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1 festgelegt.2021
Die Anforderungen an die Einhaltung dieser Vorschriften gelten für alle Fahrzeuge, für die die Genehmigung erteilt wurde.2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4:2014
|

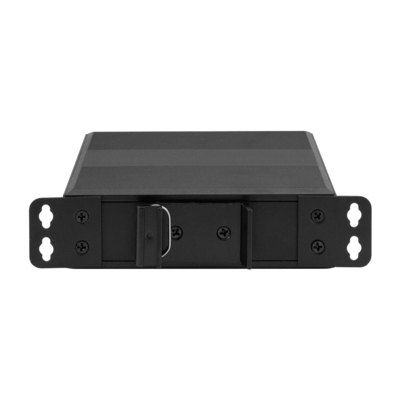

| Mechanische Informationen |
Schalen: Wellmetallschalen
Sicherheitsklasse: IP40
Abmessungen: 114*93*35 mm
Montagemethode: Anbau auf der Schiene/an der Wand
|
| Gewährleistung |
Ersatz innerhalb eines Jahres; Reparatur innerhalb von drei Jahren |
1. F: Unterstützt dieser industrielle 4-Port-PoE-Verlängerer 24VDC-Leistung?
A: Nein, dieses Produkt unterstützt keine passiven 24VDC-PoE-Geräte und nur Standard-IEEE802.3af/at PoE 48VDC-Geräte.
Ein PoE-Splitter ist erforderlich, wenn Sie ein 24VDC-basiertes PD-Gerät anschließen müssen.
2F: Ist es ein verwalteter Schalter für industrielle Netzwerke?
A: Es handelt sich um einen nicht verwalteten industriellen PoE-Schalter, der ohne Einstellung, Plug and Play und einfacher Bedienung auskommt.
3. F: Kann ich es mit einem Nicht-PoE-Gerät verwenden?
A: Ja, natürlich, wenn ein Nicht-PoE-Gerät mit diesem industriellen 5-Port-PoE-Schalter verbunden ist.
Der industrielle 5-Port-PoE-Switch liefert nur Daten und nicht mehr Strom.
4. F: Kann es mit 10/100Mbps Geräten funktionieren?
A: Ja, die Ethernet-Portgeschwindigkeit ist automatisch anpassbar, es ist eine nahtlose Verbindung mit zusätzlichen Einstellungen.

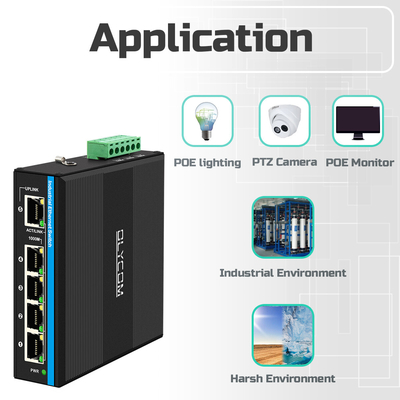

Anwendung des 4-Port-PoE-Switches
Schlüsselmerkmale des Long-Range PoE-Kits
- Unterstützung der Stromversorgung von PoE-IP-Kameras über den drahtlosen Zugangspunkt (Wireless Access Point, AP) von 5 Ethernet-Kabeln.
- IEEE 802.3 mit eingeschaltetem Strom auf 1 ~ 4 RJ45-Anschlüssen
- IEEE 802.3 Leistung auf Port 5
- 5 x 10/100/1000Mbps RJ45-Ports mit automatischer Sensorik
- 6 KV Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Unterstützung von Auto MDI/MDIX
- Strömungssteuerungsmodus: Full-Duplex mit IEEE 802.3x-Standard, Halb-Duplex mit Backpressur-Standard
- IEEE 802.3 10Base-T und IEEE 802.3u 100Base-TX-konform
- Ein Speicher-und-Verschiebungsmechanismus
- Betriebsumgebungstemperatur: -40°C bis 75°C
| Die Angabe der Anschrift ist in der Anschrift zu finden. |
Industrie-Ethernet-Schalter
5*100/1000M, nicht verwaltet, nicht PoE, DC12V~DC52V Doppel-Eingang
Ideal für Fahrzeugnetze oder Industrieautomationssysteme
|
| Die in Absatz 1 genannte Regelung gilt nicht. |
Industrieller PoE-Schalter
5*100/1000M, nicht verwaltet, PoE off/at für Port 1~4, 120W Budget, DC48V~DC52V doppelter Eingang
Anmerkung: PoE bt*60W ist optional
Ideal für Überwachungssysteme
|
| Die in Absatz 1 genannte Regelung gilt nicht. |
Industrieller PoE-Schalter
5*100/1000M, nicht verwaltet, PoE off/at für Port 1~4, 120W Budget, DC12V~DC48V Dual-Input
mit einer Leistungsstärke von mehr als 50 kW
Ideal für Solarenergiesysteme
|
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
|
Industrieller PoE-Schalter
5*100/1000M, nicht verwaltet, 1*PD-Anschluss ((30W/60W/90W) + PoE ab/zu für Port 1~4
Keine Notwendigkeit, eine zusätzliche Stromversorgung zu verwenden
Ideal für Überwachungssysteme
|
