5U-DWDM-Optische Übertragungsanlage
Einführung vonDWDM / OTN-Übertragungsplattform

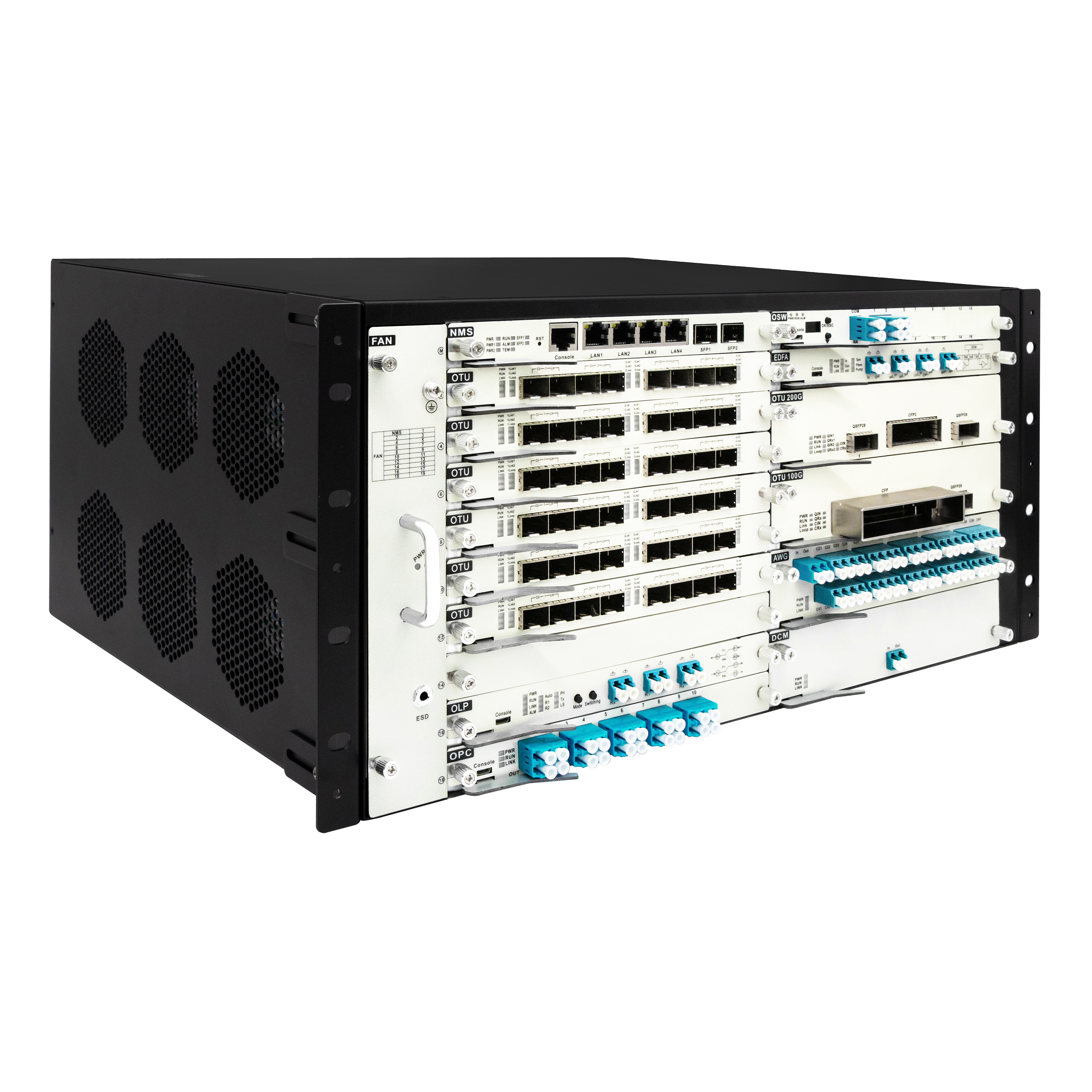

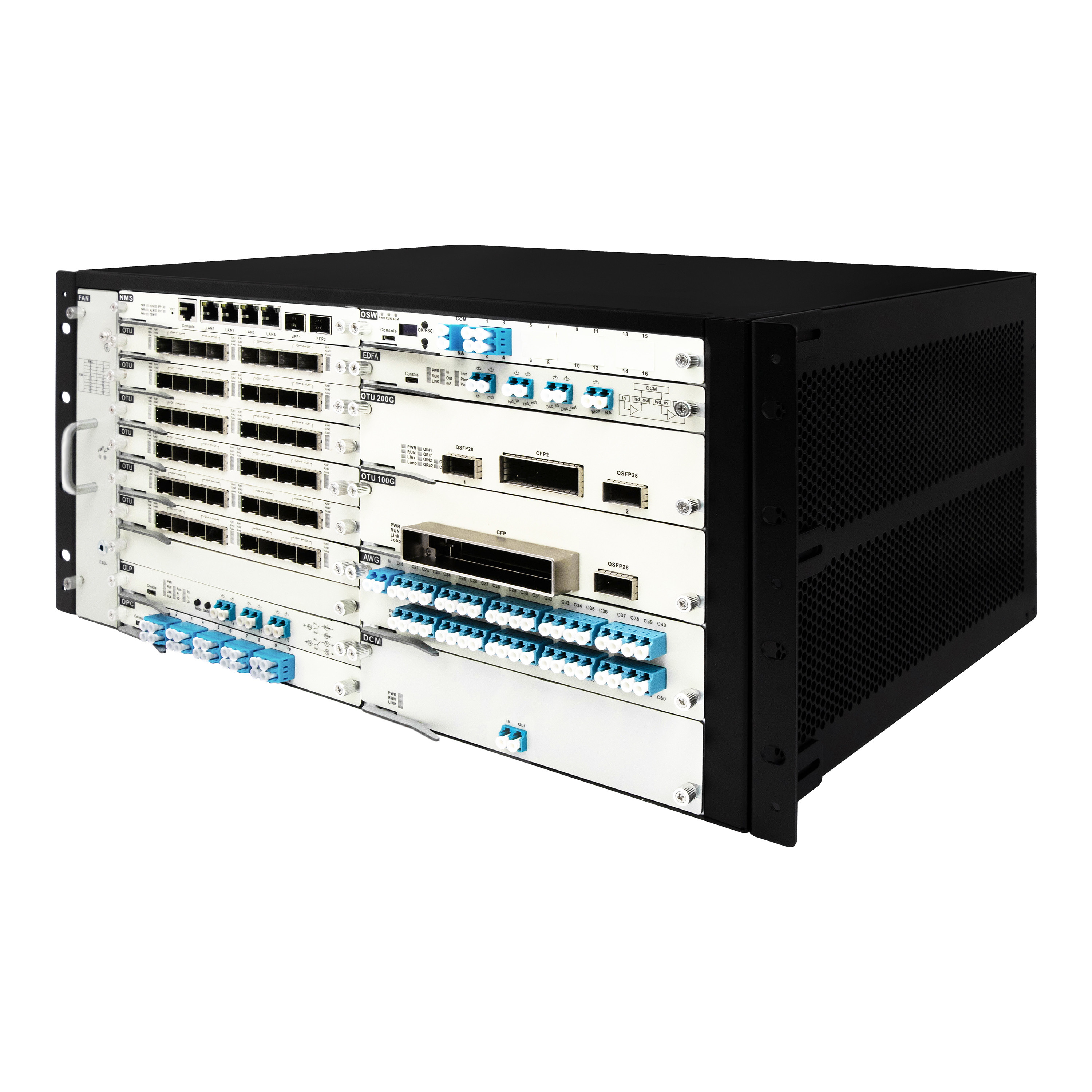

Der OM3800-5U ist mit einer standardmäßigen 19-Zoll-Rak-montierten 5U-Karten-Einsetzungsstruktur ausgelegt. Das einzelne Fahrwerk bietet 20 Funktionsmodul-Slots, 2 Power-Slots und 1 Lüfter-Slot.Es nimmt eine Front-Panel Faserausgang Design, wobei alle optischen Schnittstellen und Netzwerkverwaltungsschnittstellen auf der Vorderseite platziert werden..Kaltes Luft wird durch den Kühlventilator in das Fahrwerk gezogen und dann von der linken Seite des Fahrwerks ausgestoßen.

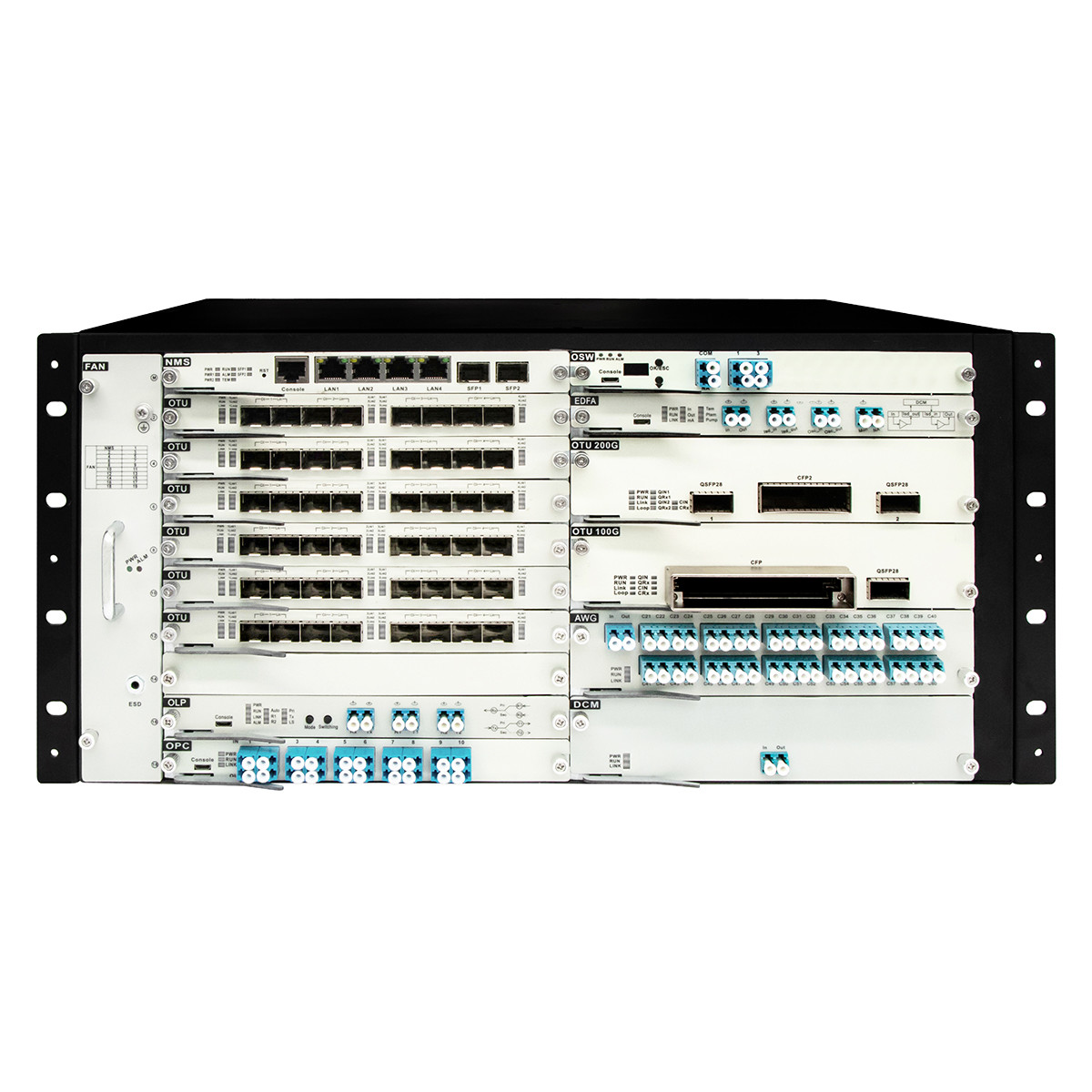

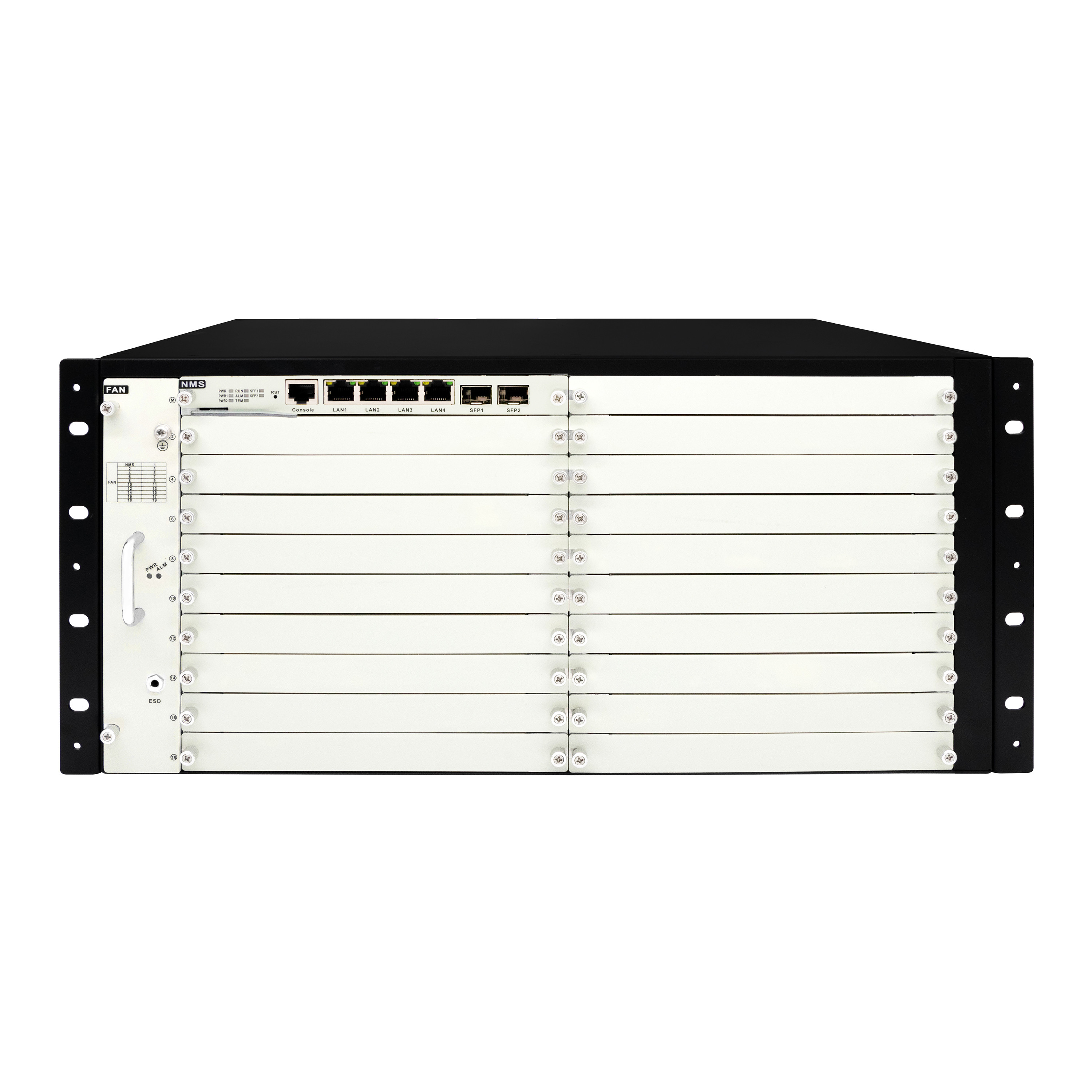

Vorderseite
Anmerkung:
1. SLOT 1 ist für das Einfügen der NMS (Network Management System) Steuerkarte, während SLOT 2 bis 19 verschiedene Arten von Visitenkarten aufnehmen kann.
2. FAN-Slot: Wird zur Chassiskühlung verwendet. Der eingeschaltete PWR-Indikator zeigt die normale Stromversorgung des Lüfter-Slots an. Ist das ALM-Licht rot, bedeutet dies eine Lüfterstörung.Die ALM-Leuchte sollte ausgeschaltet sein..
3. Anzeigeleuchten:
- PWR: An - Normalstromversorgung; aus - keine Stromversorgung oder abnormal.
- ALM: eingeschaltet - Lüfterfehler oder Alarm für hohe Temperaturen; ausgeschaltet - normal.
Rückseite
1Der Stromversorgungsslot (PIU) befindet sich auf der Rückseite des Geräts und unterstützt sowohl Wechselstrom (AC - APU) als auch Gleichstrom (DC - DPU).Bereitstellung von Entlassungen.
2. Anzeigeleuchten:
- PWR-DC, PWR-AC: eingeschaltet - normale Stromversorgung; ausgeschaltet - keine Stromversorgung oder abnormal.
Produktparameter
| N- Nein. |
DSchriftstück |
| Übertragungskapazität |
96 x 10 Gbps / 96 x 100 Gbps |
| Netzmanagement-Einheit |
EMS-Netzwerkmanagement-Disk |
| OTU |
Unterstützung von 1,25G ~ 10Gbps, 100Gbps
- 1/2/4/8 /10Gbps Glasfaserkanal
- CPRI: 2/3/4/5/6/
- 1G/10G Ethernet LAN oder WAN PHY
- STM-4/16/64 SONET/SDH
|
| MUX/DEMUX |
Unterstützung 8ch/16ch/40ch/48ch |
| EDFA |
EDFA-Erbium-Doppierte Faserverstärker |
| DCM |
DCM:G.652/G655 Modul zur Differenzierungskompensation |
| OLP |
OLP-optischer Schutz |
| Größe |
Dienstleistungskarte |
191 (W) x 253 (D) x 20 (H) mm |
| 1U 4-Schleusen-Fahrwerk |
482.5 (W) x 350 (D) x 44,5 (H) mm |
| 2U-Fahrwerk mit 8 Schlitzen |
482.5 (W) x 350 (D) x 89 (H) mm |
| 5U 20-Schlitten-Fahrwerk |
482.5 (W) x 350 (D) x 222,5 (H) mm |
| Umwelt |
Betriebstemperatur |
-10 °C ~ 60 °C |
| Speichertemperatur |
-40 °C bis 80 °C |
| Relative Luftfeuchtigkeit |
5% ~ 95% nicht kondensierend |
| Stromversorgungsmodus |
Doppelstromversorgung, AC220V/DC-48V, nicht erlaubt |
| Stromverbrauch |
1U < 120W, 2U < 200W, 5U < 400W |
